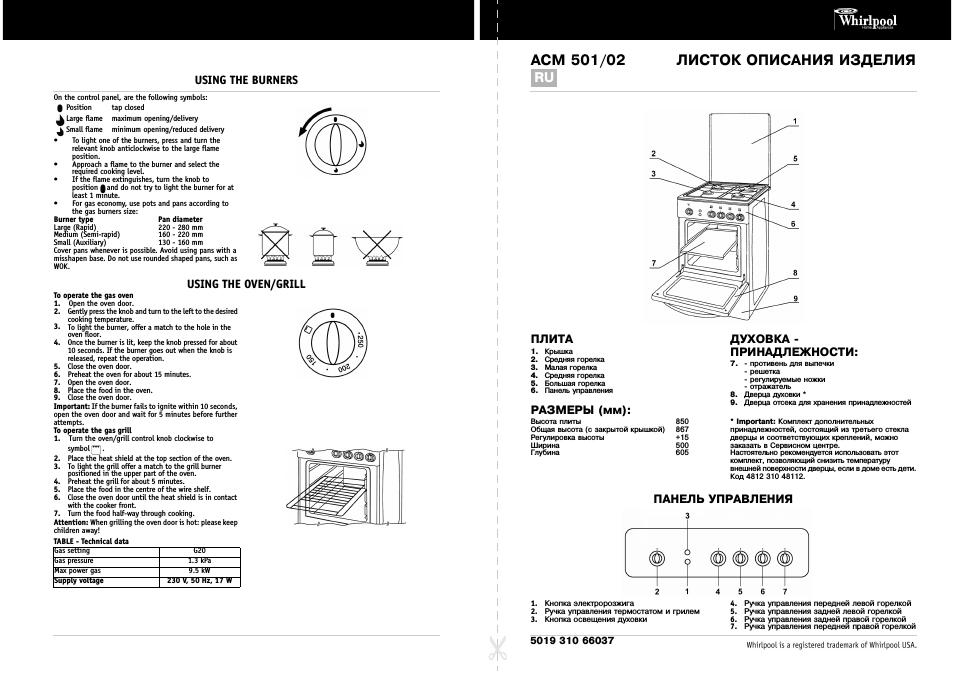

Инструкция по эксплуатации Whirlpool ACM 501

USING THE BURNERS

On the control panel are the following symbols:

Position tap closed

Large flame maximum opening/delivery Small flame minimum opening/reduced delivery

To light one of the burners press and turn the relevant knob anticlockwise to the large flame position.

Approach a flame to the burner and select the required cooking level.

If the flame extinguishes turn the knob to position and do not try to light the burner for at least 1 minute.

For gas economy use pots and pans according to the gas burners size:

Burner type

Pan diameter

Large (Rapid)

220 280 mm

Medium (Semi-rapid)

160 220 mm

Small (Auxiliary) 130 160 mm

Cover pans whenever is possible Avoid using pans with a misshapen base Do not use rounded shaped pans such as WOK.

USING THE OVEN/GRILL

To operate the gas oven 1.

Open the oven door 2 Gently press the knob and turn to the left to the desired cooking temperature 3 To light the burner offer a match to the hole in the oven floor 4 Once the burner is lit keep the knob pressed for about 10 seconds If the burner goes out when the knob is released repeat the operation 5 Close the oven door 6 Preheat the oven for about 15 minutes 7 Open the oven door 8 Place the food in the oven 9 Close the oven door Important: If the burner fails to ignite within 10 seconds open the oven door and wait for 5 minutes before further attempts

To operate the gas grill

1.Turn the oven/grill control knob clockwise to symbol.

2 Place the heat shield at the top section of the oven.

3 To light the grill offer a match to the grill burner positioned in the upper part of the oven.

4 Preheat the grill for about 5 minutes.

5 Place the food in the centre of the wire shelf.

6 Close the oven door until the heat shield is in contact with the cooker front.

7 Turn the food half-way through cooking Attention: When grilling the oven door is hot: please keep children away!
TABLE Technical data

Gas setting

Gas pressure

1.3 kPa

Max power gas 9.5 kW

Supply voltage

230 V 50 Hz 17 W

3gb66037.fm Page 2 Monday January 27 2003 3:42 PM

ACM 501/02

ЛИСТОК ОПИСАНИЯ ИЗДЕЛИЯ

5019 310 66037

ПЛИТА

1 Крышка

2 Средняя горелка

3 Малая горелка

4 Средняя горелка

5 Большая горелка

6 Панель управления

РАЗМЕРЫ (мм):

Высота плиты

Общая высота (с закрытой крышкой)

Регулировка высоты

Ширина

Глубина

ДУХОВКА

ПРИНАДЛЕЖНОСТИ:

7 противень для выпечки решетка регулируемые ножки отражатель

8 Дверца духовки *

9 Дверца отсека для хранения принадлежностей

* Important: Комплект дополнительных принадлежностей состоящий из третьего стекла дверцы и соответствующих креплений можно заказать в Сервисном центре

Настоятельно рекомендуется использовать этот комплект позволяющий снизить температуру внешней поверхности дверцы если в доме есть дети.

Код 4812 310 48112.

ПАНЕЛЬ УПРАВЛЕНИЯ

1 Кнопка электророзжига

2 Ручка управления термостатом и грилем

3 Кнопка освещения духовки

4 Ручка управления передней левой горелкой

5 Ручка управления задней левой горелкой

6 Ручка управления задней правой горелкой

7 Ручка управления передней правой горелкой

3ru66037.fm Page 1 Monday January 27 2003 3:41 PM
