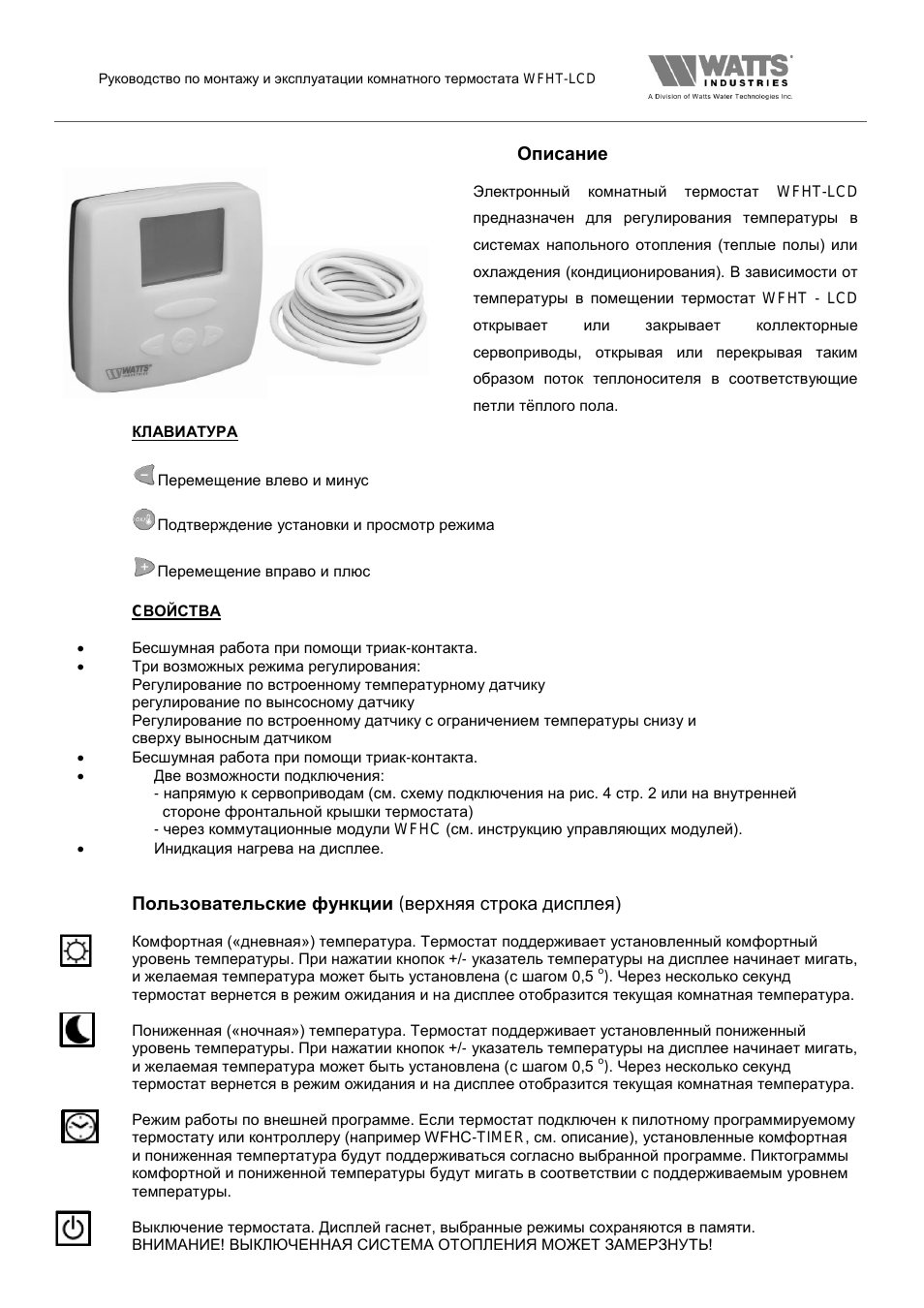

Руководство по монтажу и эксплуатации комнатного термостата WFHT-LCD

Описание

Электронный комнатный термостат WFHT-LCD предназначен для регулирования температуры в системах напольного отопления (теплые полы) или охлаждения (кондиционирования) В зависимости от температуры в помещении термостат WFHT LCD открывает или закрывает коллекторные сервоприводы открывая или перекрывая таким образом поток теплоносителя в соответствующие петли тёплого пола

КЛАВИАТУРА

Перемещение влево и минус

Подтверждение установки и просмотр режима

Перемещение вправо и плюс

ВОЙСТВА

Бесшумная работа при помощи триак-контакта

Три возможных режима регулирования:
Регулирование по встроенному температурному датчику регулирование по вынсосному датчику Регулирование по встроенному датчику с ограничением температуры снизу и сверху выносным датчиком

Бесшумная работа при помощи триак-контакта

Две возможности подключения:
напрямую к сервоприводам (см схему подключения на рис 4 стр 2 или на внутренней стороне фронтальной крышки термостата) через коммутационные модули WFHC (см инструкцию управляющих модулей)

Инидкация нагрева на дисплее

Пользовательские функции (верхняя строка дисплея)

Комфортная («дневная») температура Термостат поддерживает установленный комфортный уровень температуры При нажатии кнопок + указатель температуры на дисплее начинает мигать и желаемая температура может быть установлена (с шагом 0,5 о

Через несколько секунд термостат вернется в режим ожидания и на дисплее отобразится текущая комнатная температура Пониженная («ночная») температура Термостат поддерживает установленный пониженный уровень температуры При нажатии кнопок + указатель температуры на дисплее начинает мигать и желаемая температура может быть установлена (с шагом 0,5 о

Через несколько секунд термостат вернется в режим ожидания и на дисплее отобразится текущая комнатная температура Режим работы по внешней программе Если термостат подключен к пилотному программируемому термостату или контроллеру (например WFHC-TIMER см описание) установленные комфортная и пониженная темпертатура будут поддерживаться согласно выбранной программе Пиктограммы комфортной и пониженной температуры будут мигать в соответствии с поддерживаемым уровнем температуры Выключение термостата Дисплей гаснет выбранные режимы сохраняются в памяти ВНИМАНИЕ! ВЫКЛЮЧЕННАЯ СИСТЕМА ОТОПЛЕНИЯ МОЖЕТ ЗАМЕРЗНУТЬ!
