VECTOR VT-27 EXPLORER

Страница 3

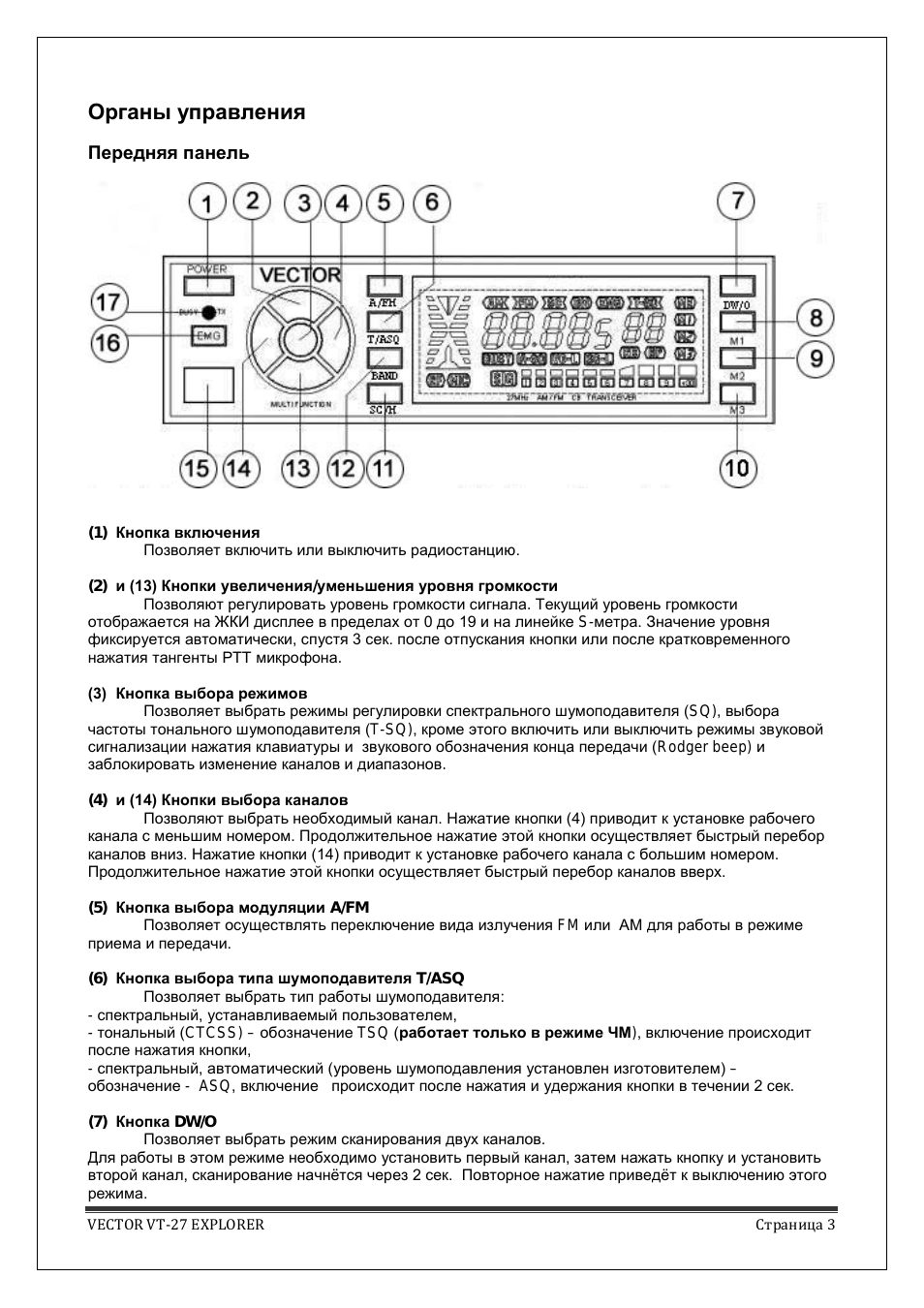

Органы управления

Передняя панель

(1)

Кнопка включения

Позволяет включить или выключить радиостанцию

(2) и (13) Кнопки увеличения/уменьшения уровня громкости

Позволяют регулировать уровень громкости сигнала Текущий уровень громкости отображается на ЖКИ дисплее в пределах от 0 до 19 и на линейке S-метра Значение уровня фиксируется автоматически спустя 3 сек после отпускания кнопки или после кратковременного нажатия тангенты РТТ микрофона.

(3) Кнопка выбора режимов

Позволяет выбрать режимы регулировки спектрального шумоподавителя (SQ) выбора частоты тонального шумоподавителя (T-SQ) кроме этого включить или выключить режимы звуковой сигнализации нажатия клавиатуры и звукового обозначения конца передачи (Rodger beep) и заблокировать изменение каналов и диапазонов. (4) и (14) Кнопки выбора каналов

Позволяют выбрать необходимый канал Нажатие кнопки (4) приводит к установке рабочего канала с меньшим номером Продолжительное нажатие этой кнопки осуществляет быстрый перебор каналов вниз Нажатие кнопки (14) приводит к установке рабочего канала с большим номером

Продолжительное нажатие этой кнопки осуществляет быстрый перебор каналов вверх. (5)

Кнопка выбора модуляции A/FM

Позволяет осуществлять переключение вида излучения FM или АМ для работы в режиме приема и передачи. (6)

Кнопка выбора типа шумоподавителя T/ASQ

Позволяет выбрать тип работы шумоподавителя: спектральный устанавливаемый пользователем тональный (CTCSS) – обозначение TSQ (

работает только в режиме ЧМ) включение происходит после нажатия кнопки спектральный автоматический (уровень шумоподавления установлен изготовителем) – обозначение ASQ включение происходит после нажатия и удержания кнопки в течении 2 сек. (7)

Кнопка DW/O

Позволяет выбрать режим сканирования двух каналов

Для работы в этом режиме необходимо установить первый канал затем нажать кнопку и установить второй канал сканирование начнётся через 2 сек Повторное нажатие приведёт к выключению этого режима
