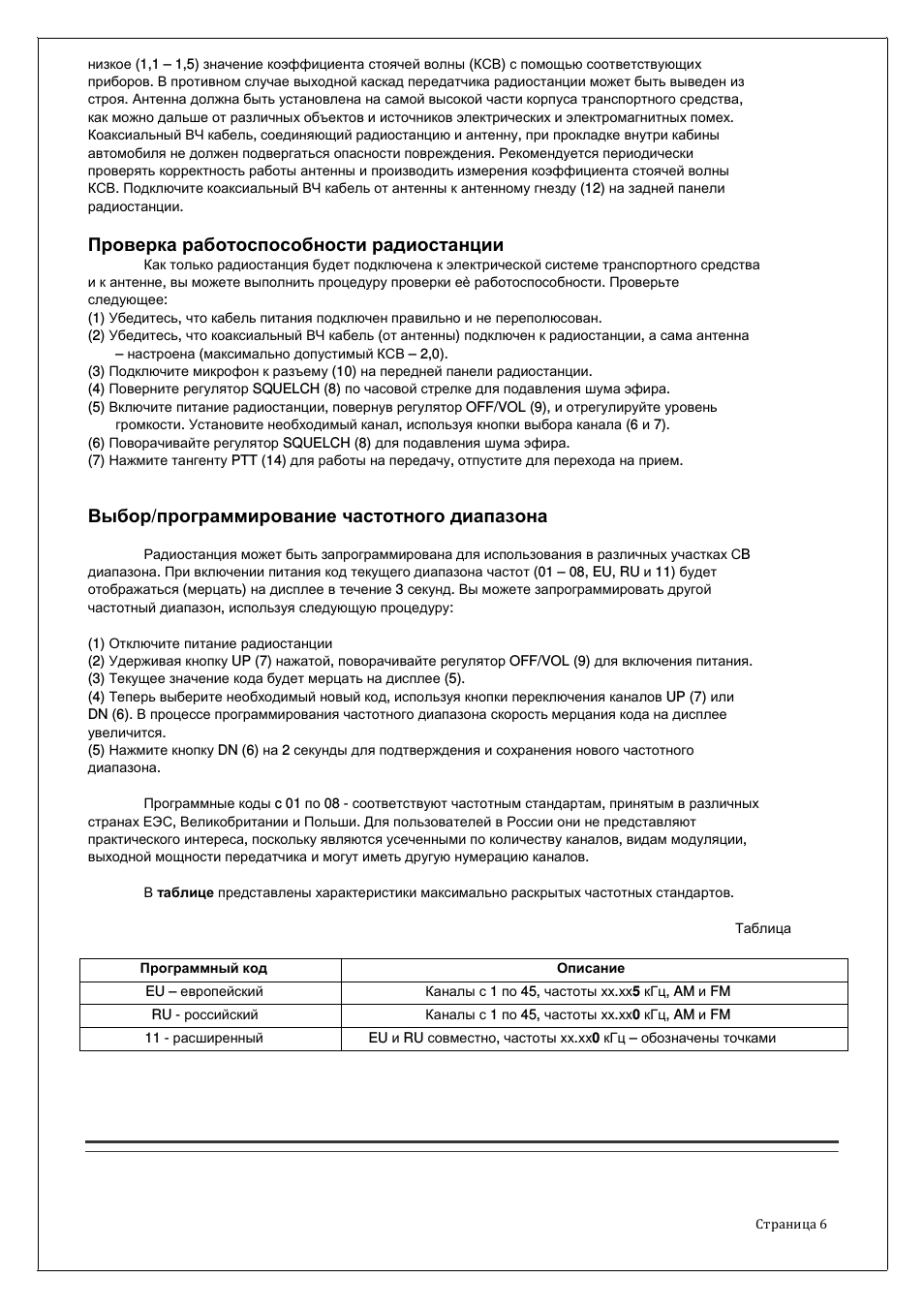

Инструкция по эксплуатации Vector VT-27 Comfort HP — страница 6

Программный код

Описание

EU – европейский

Каналы с 1 по 45 частоты хх.хх5 кГц AM и FM

RU российский

Каналы с 1 по 45 частоты хх.хх0 кГц AM и FM 11 расширенный

EU и RU совместно частоты хх.хх0 кГц – обозначены точками

низкое

(1,1 – 1,5) значение коэффициента стоячей волны (КСВ) с помощью соответствующих приборов

В противном случае выходной каскад передатчика радиостанции может быть выведен из строя

Антенна должна быть установлена на самой высокой части корпуса транспортного средства как можно дальше от различных объектов и источников электрических и электромагнитных помех

Коаксиальный

ВЧ кабель соединяющий радиостанцию и антенну при прокладке внутри кабины автомобиля не должен подвергаться опасности повреждения Рекомендуется периодически проверять корректность работы антенны и производить измерения коэффициента стоячей волны

Подключите коаксиальный ВЧ кабель от антенны к антенному гнезду (12) на задней панели радиостанции

Проверка работоспособности радиостанции

Как только радиостанция будет подключена к электрической системе транспортного средства и к антенне вы можете выполнить процедуру проверки еѐ работоспособности Проверьте следующее

(1) Убедитесь что кабель питания подключен правильно и не переполюсован. (2) Убедитесь что коаксиальный ВЧ кабель (от антенны) подключен к радиостанции а сама антенна

– настроена (максимально допустимый КСВ – 2,0)

(3) Подключите микрофон к разъему (10) на передней панели радиостанции. (4) Поверните регулятор SQUELCH (8) по часовой стрелке для подавления шума эфира. (5) Включите питание радиостанции повернув регулятор OFF/VOL (9) и отрегулируйте уровень громкости

Установите необходимый канал используя кнопки выбора канала (6 и 7)

(6) Поворачивайте регулятор SQUELCH (8) для подавления шума эфира. (7) Нажмите тангенту PTT (14) для работы на передачу отпустите для перехода на прием

Выбор/программирование частотного диапазона

Радиостанция может быть запрограммирована для использования в различных участках СB диапазона

При включении питания код текущего диапазона частот (01 – 08 EU RU и 11) будет отображаться

(мерцать) на дисплее в течение 3 секунд Вы можете запрограммировать другой частотный диапазон используя следующую процедуру:

(1) Отключите питание радиостанции (2) Удерживая кнопку UP (7) нажатой поворачивайте регулятор OFF/VOL (9) для включения питания. (3) Текущее значение кода будет мерцать на дисплее (5). (4) Теперь выберите необходимый новый код используя кнопки переключения каналов UP (7) или DN (6) В процессе программирования частотного диапазона скорость мерцания кода на дисплее увеличится

(5) Нажмите кнопку DN (6) на 2 секунды для подтверждения и сохранения нового частотного диапазона

Программные коды c 01 по 08 соответствуют частотным стандартам принятым в различных странах

ЕЭС Великобритании и Польши Для пользователей в России они не представляют практического интереса поскольку являются усеченными по количеству каналов видам модуляции выходной мощности передатчика и могут иметь другую нумерацию каналов

В таблице представлены характеристики максимально раскрытых частотных стандартов
