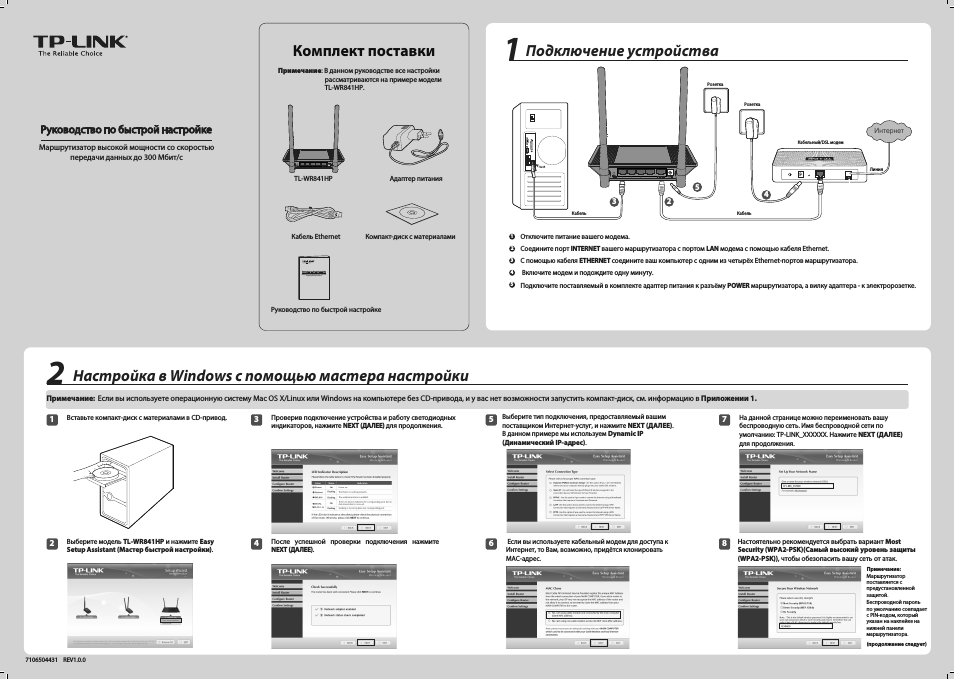

Инструкция по эксплуатации TP-Link TL-WR841HP V1

Подключение устройства

Маршрутизатор высокой мощности со скоростью передачи данных до 300 Мбит/с

Настройка в Windows с помощью мастера настройки

7106504431 REV1.0.0

Комплект поставки

Руководство по быстрой настройке

Компакт-диск с материалами

Вставьте компакт-диск с материалами в CD-привод.

Проверив подключение устройства и работу светодиодных индикаторов нажмите

NEXT (ДАЛЕЕ) для продолжения.

После успешной проверки подключения нажмите

NEXT (ДАЛЕЕ).

На данной странице можно переименовать вашу беспроводную сеть Имя беспроводной сети по умолчанию: TP-LINK_XXXXXX Нажмите

NEXT (ДАЛЕЕ) для продолжения.

Настоятельно рекомендуется выбрать вариант Most

Security (WPA2-PSK)(Самый высокий уровень защиты (WPA2-PSK)) чтобы обезопасить вашу сеть от атак 6

Если вы используете кабельный модем для доступа к Интернет то Вам возможно придётся клонировать МАС-адрес.

Кабель Ethernet

TL-WR841HP

Адаптер питания

Если вы используете операционную систему Mac OS X/Linux или Windows на компьютере без CD-привода и у вас нет возможности запустить компакт-диск см информацию в Приложении 1

(продолжение следует)

Соедините порт INTERNET вашего маршрутизатора с портом LAN модема с помощью кабеля Ethernet С помощью кабеля ETHERNET соедините ваш компьютер с одним из четырёх Ethernet-портов маршрутизатора.

Подключите поставляемый в комплекте адаптер питания к разъёму POWER маршрутизатора а вилку адаптера к электророзетке.

Отключите питание вашего модема.

Включите модем и подождите одну минуту.

Беспроводной пароль по умолчанию совпадает с PIN-кодом который указан на наклейке на нижней панели маршрутизатора.

Маршрутизатор поставляется с предустановленной защитой 2

Кабельный/DSL модем

Интернет

Розетка

Розетка

Кабель

Кабель

Линия

WPS/

RESET

POWER

INTERNET

WPS/

RESET

POWER

INTERNET

Выберите модель TL-WR841HP и нажмите Easy

Setup Assistant (Мастер быстрой настройки).

Руководство по быстрой настройке

Примечание: В данном руководстве все настройки рассматриваются на примере модели

TL-WR841HP.

Примечание:

Выберите тип подключения предоставляемый вашим поставщиком Интернет-услуг и нажмите

NEXT (ДАЛЕЕ)

В данном примере мы используем

Dynamic IP

(Динамический IP-адрес).

Примечание:

Маршрутизатор высокой мощности со скоростью передачи данных до 300 Мбит/с

Руководство по быстрой настройке
