Инструкция по эксплуатации TP-Link TL-WN851ND V1

Подключение устройства

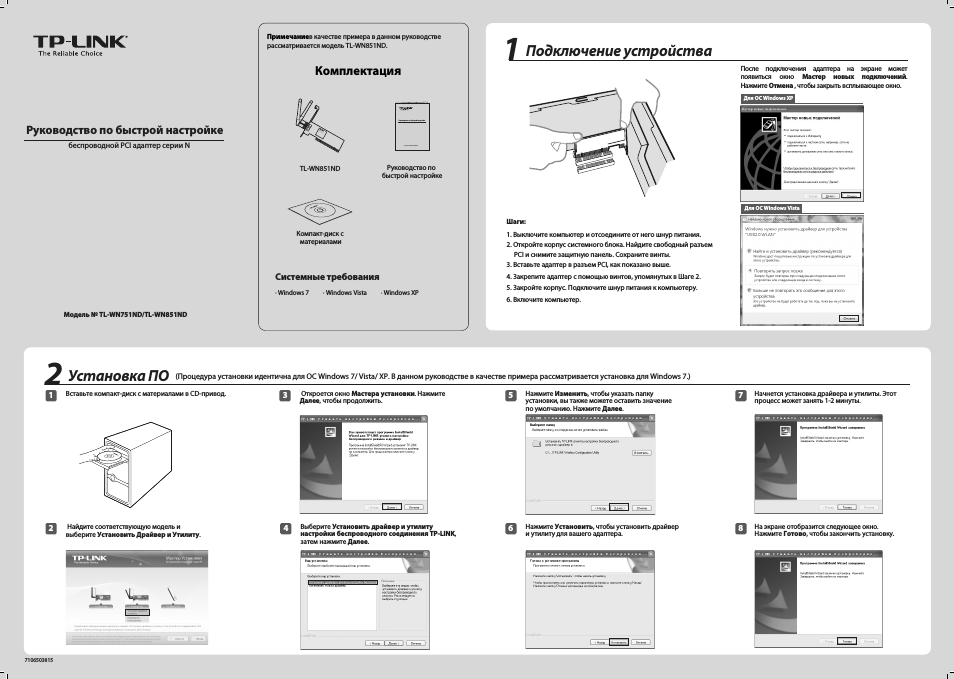

Руководство по быстрой настройке беспроводной PCI адаптер серии N

Модель № TL-WN751ND/TL-WN851ND

7106503815

Комплектация

Системные требования

· Windows 7 · Windows Vista · Windows XP

Компакт-диск с материалами

Руководство по быстрой настройке

Шаги:

1 Выключите компьютер и отсоедините от него шнур питания. 2 Откройте корпус системного блока Найдите свободный разъем PCI и снимите защитную панель Сохраните винты. 3 Вставьте адаптер в разъем PCI как показано выше. 4 Закрепите адаптер с помощью винтов упомянутых в Шаге 2. 5 Закройте корпус Подключите шнур питания к компьютеру. 6 Включите компьютер.

Вставьте компакт-диск с материалами в CD-привод.

Найдите соответствующую модель и выберите

Установить Драйвер и Утилиту.

Выберите Установить драйвер и утилиту настройки беспроводного соединения TP-LINK затем нажмите Далее.

Нажмите Изменить чтобы указать папку установки вы также можете оставить значение по умолчанию Нажмите

Далее.

Нажмите Установить чтобы установить драйвер и утилиту для вашего адаптера.

TL-WN851ND

Установка ПО

(Процедура установки идентична для ОС Windows 7 Vista XP В данном руководстве в качестве примера рассматривается установка для Windows 7.)

На экране отобразится следующее окно

Нажмите

Готово чтобы закончить установку.

Начнется установка драйвера и утилиты Этот процесс может занять 1-2 минуты.

Откроется окно Мастера установки Нажмите

Далее чтобы продолжить.

TL-WN

851N

300M

bps PC

300M

bps W

ireles s N P

CI Ad apt er

Руководство по быстрой настройке беспроводной PCI адаптер серии N

Модель № TL-WN751ND/TL-WN851ND

Примечание в качестве примера в данном руководстве рассматривается модель TL-WN851ND.

После подключения адаптера на экране может появиться окно Мастер новых подключений

Нажмите Отмена чтобы закрыть всплывающее окно.

Для ОС Windows XP

Для ОС Windows Vista
