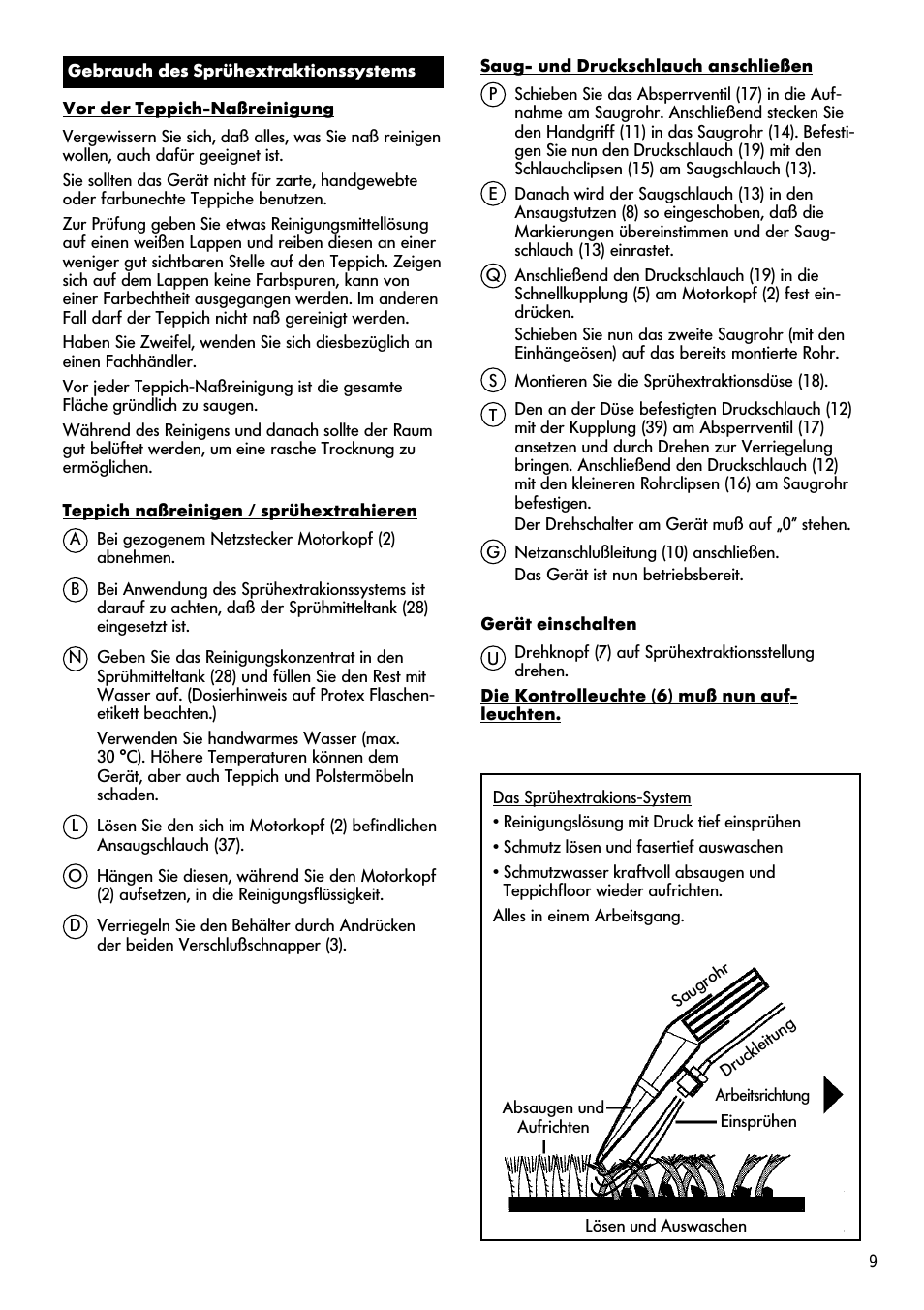

Инструкция по эксплуатации Thomas Super 30S Aquafilter — страница 10

Gebrauch des Sprühextraktionssystems

Vor der Teppich-Naßreinigung

Vergewissern Sie sich daß alles was Sie naß reinigen wollen auch dafür geeignet ist Sie sollten das Gerät nicht für zarte handgewebte oder farbunechte Teppiche benutzen Zur Prüfung geben Sie etwas Reinigungsmittellösung auf einen weißen Lappen und reiben diesen an einer weniger gut sichtbaren Stelle auf den Teppich Zeigen sich auf dem Lappen keine Farbspuren kann von einer Farbechtheit ausgegangen werden Im anderen Fall darf der Teppich nicht naß gereinigt werden Haben Sie Zweifel wenden Sie sich diesbezüglich an einen Fachhändler Vor jeder Teppich-Naßreinigung ist die gesamte Fläche gründlich zu saugen Während des Reinigens und danach sollte der Raum gut belüftet werden um eine rasche Trocknung zu ermöglichen.

Teppich naßreinigen sprühextrahieren

A Bei gezogenem Netzstecker Motorkopf (2)

abnehmen

Bei Anwendung des Sprühextrakionssystems ist darauf zu achten daß der Sprühmitteltank (28)
eingesetzt ist.

N Geben Sie das Reinigungskonzentrat in den

Sprühmitteltank (28) und füllen Sie den Rest mit Wasser auf (Dosierhinweis auf Protex Flaschenetikett beachten.)
Verwenden Sie handwarmes Wasser (max. 30 °C) Höhere Temperaturen können dem Gerät aber auch Teppich und Polstermöbeln schaden.

Lösen Sie den sich im Motorkopf (2) befindlichen Ansaugschlauch (37).

O Hängen Sie diesen während Sie den Motorkopf (2) aufsetzen in die Reinigungsflüssigkeit.

D Verriegeln Sie den Behälter durch Andrücken der beiden Verschlußschnapper (3).

Saug und Druckschlauch anschließen

Schieben Sie das Absperrventil (17) in die Aufnahme am Saugrohr Anschließend stecken Sie den Handgriff (11) in das Saugrohr (14) Befestigen Sie nun den Druckschlauch (19) mit den Schlauchclipsen (15) am Saugschlauch (13).

Danach wird der Saugschlauch (13) in den Ansaugstutzen (8) so eingeschoben daß die Markierungen übereinstimmen und der Saugschlauch (13) einrastet.

Q Anschließend den Druckschlauch (19) in die

Schnellkupplung (5) am Motorkopf (2) fest eindrücken Schieben Sie nun das zweite Saugrohr (mit den Einhängeösen) auf das bereits montierte Rohr.

Montieren Sie die Sprühextraktionsdüse (18).

Den an der Düse befestigten Druckschlauch (12)
mit der Kupplung (39) am Absperrventil (17)
ansetzen und durch Drehen zur Verriegelung bringen Anschließend den Druckschlauch (12)
mit den kleineren Rohrclipsen (16) am Saugrohr befestigen Der Drehschalter am Gerät muß auf „0” stehen.

G Netzanschlußleitung (10) anschließen.

Das Gerät ist nun betriebsbereit.

Gerät einschalten

U Drehknopf (7) auf Sprühextraktionsstellung drehen.

Die Kontrolleuchte (6) muß nun aufleuchten.

Das Sprühextrakions-System • Reinigungslösung mit Druck tief einsprühen • Schmutz lösen und fasertief auswaschen • Schmutzwasser kraftvoll absaugen und

Teppichfloor wieder aufrichten

Alles in einem Arbeitsgang.

Saugrohr

Druckleitung

Arbeitsrichtung

Absaugen und

Aufrichten

Einsprühen

Lösen und Auswaschen
