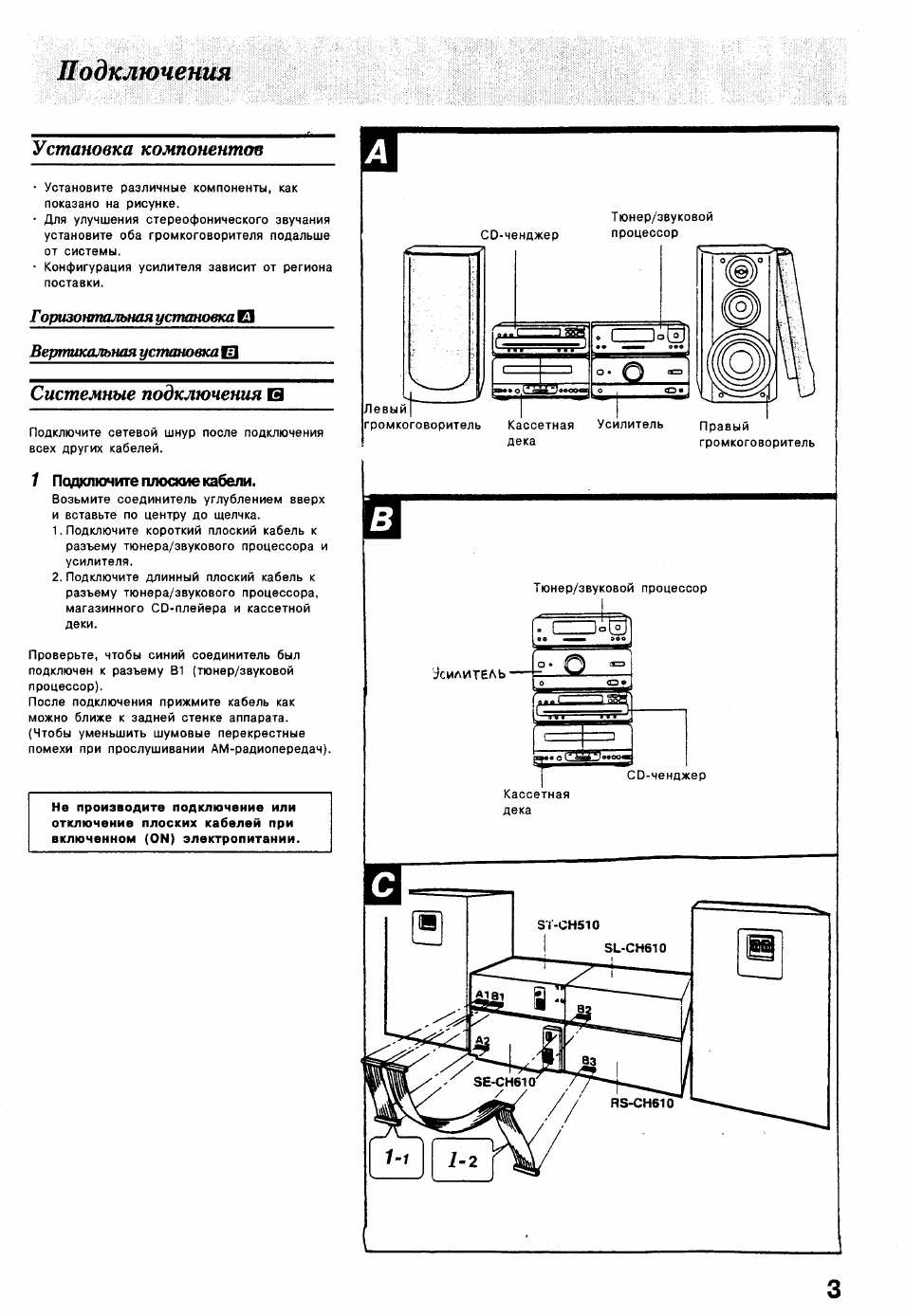

Инструкция по эксплуатации Technics SC-CH610 RU — страница 3

Подключения

Установка компонентов

Установите различные компоненты как показано на рисунке.

• Для улучшения стереофонического звучания установите оба громкоговорителя подальше от системы.

• Конфигурация усилителя зависит от региона поставки.

Горизонтальная устаноаса

Вертикальная установка

Системные подключения В

Подключите сетевой шнур после подключения всех других кабелей.

Подключите плоские кабели.

Возьмите соединитель углублением вверх и вставьте по центру до щелчка. 1 Подключите короткий плоский кабель к разъему тюнера/звукового процессора и усилителя.

2 Подключите длинный плоский кабель к разъему тюнера/звукового процессора магазинного СО-плейера и кассетной деки.

Проверьте чтобы синий соединитель был подключен к разъему В1 (тюнер/звуковой процессор). После подключения прижмите кабель как можно ближе к задней стенке аппарата. (Чтобы уменьшить шумовые перекрестные помехи при прослушивании АМ-радиопередач).

Не производите подключение или отключение плоских кабелей при включенном (ОМ) электропитании.
