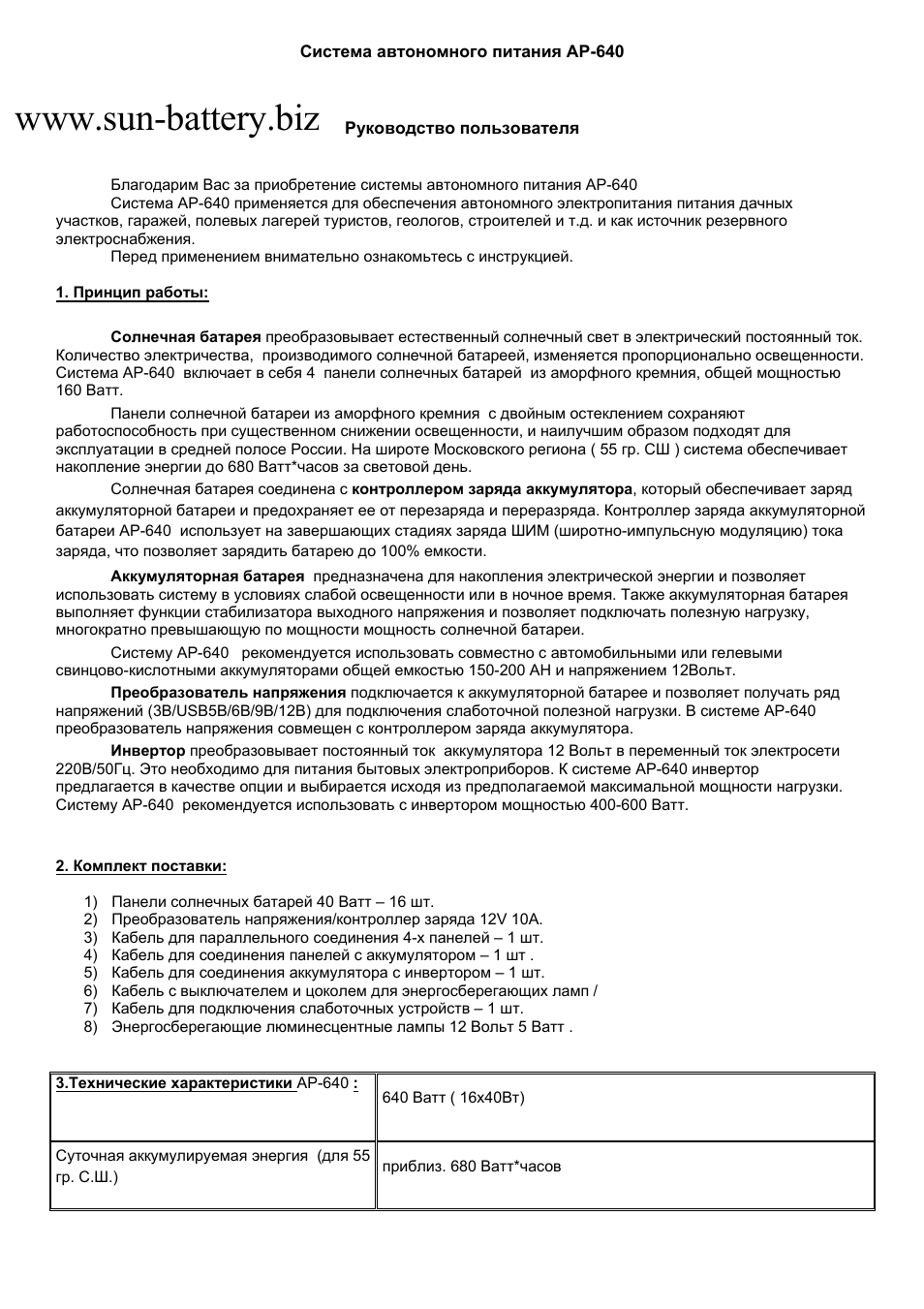

Инструкция по эксплуатации Sun-battery AP-640

Система автономного питания A

P-640

Руководство пользователя

Благодарим Вас за приобретение системы автономного питания AP-640 Система AP-640 применяется для обеспечения автономного электропитания питания дачных участков гаражей полевых лагерей туристов геологов строителей и т.д и как источник резервного электроснабжения

Перед применением внимательно ознакомьтесь с инструкцией 1 Принцип работы:

Cолнечная батарея преобразовывает естественный солнечный свет в электрический постоянный ток.

Количество электричества производимого солнечной батареей изменяется пропорционально освещенности Система AP-640 включает в себя 4 панели солнечных батарей из аморфного кремния общей мощностью 160 Ватт

Панели солнечной батареи из аморфного кремния с двойным остеклением сохраняют работоспособность при существенном снижении освещенности и наилучшим образом подходят для эксплуатации в средней полосе России На широте Московского региона ( 55 гр СШ ) система обеспечивает накопление энергии до 680 Ватт*часов за световой день

Солнечная батарея соединена с контроллером заряда аккумулятора который обеспечивает заряд аккумуляторной батареи и предохраняет ее от перезаряда и переразряда Контроллер заряда аккумуляторной батареи AP-640 использует на завершающих стадиях заряда ШИМ (широтно-импульсную модуляцию) тока заряда что позволяет зарядить батарею до 100% емкости

Аккумуляторная батарея предназначена для накопления электрической энергии и позволяет использовать систему в условиях слабой освещенности или в ночное время Также аккумуляторная батарея выполняет функции стабилизатора выходного напряжения и позволяет подключать полезную нагрузку многократно превышающую по мощности мощность солнечной батареи

Систему AP-640 рекомендуется использовать совместно с автомобильными или гелевыми свинцово-кислотными аккумуляторами общей емкостью 150-200 AH и напряжением 12Вольт

Преобразователь напряжения подключается к аккумуляторной батарее и позволяет получать ряд напряжений (3В/USB5В/6В/9В/12B) для подключения слаботочной полезной нагрузки В системе AP-640 преобразователь напряжения совмещен с контроллером заряда аккумулятора

Инвертор преобразовывает постоянный ток аккумулятора 12 Вольт в переменный ток электросети

220В/50Гц Это необходимо для питания бытовых электроприборов К системе AP-640 инвертор предлагается в качестве опции и выбирается исходя из предполагаемой максимальной мощности нагрузки Систему AP-640 рекомендуется использовать с инвертором мощностью 400-600 Ватт 2 Комплект поставки: 1) Панели солнечных батарей 40 Ватт – 16 шт. 2) Преобразователь напряжения/контроллер заряда 12V 10A. 3) Кабель для параллельного соединения 4-х панелей – 1 шт. 4) Кабель для соединения панелей с аккумулятором – 1 шт
5) Кабель для соединения аккумулятора с инвертором – 1 шт. 6) Кабель с выключателем и цоколем для энергосберегающих ламп
7) Кабель для подключения слаботочных устройств – 1 шт. 8) Энергосберегающие люминесцентные лампы 12 Вольт 5 Ватт 3.Технические характеристики AP-640 :

640 Ватт ( 16х40Вт)

Суточная аккумулируемая энергия (для 55 гр С.Ш.) приблиз 680 Ватт*часов
