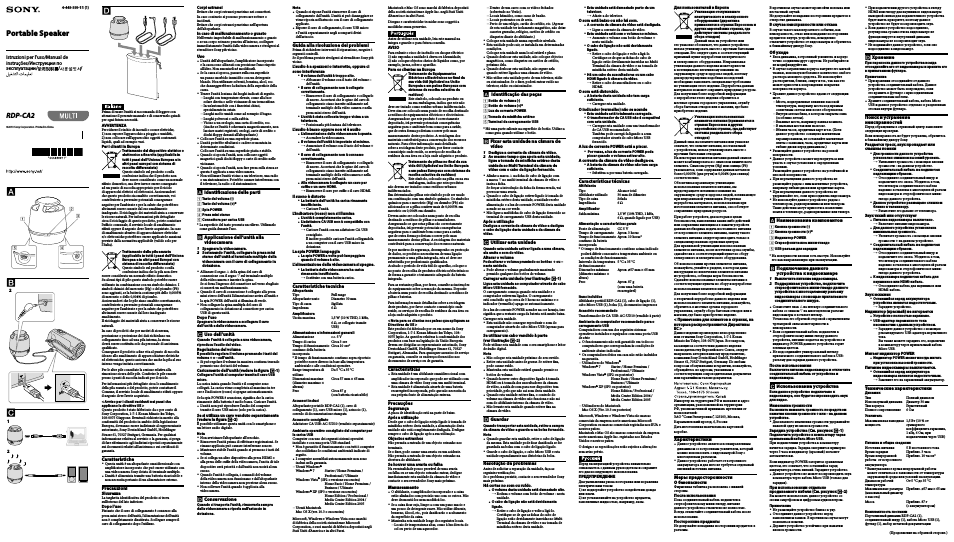

Инструкция по эксплуатации Sony RDP-CA2

Istruzioni per l’uso/Manual de instruções/Инструкция по эксплуатации/

Portable Speaker

RDP-CA2

4-448-399-11 (1)

Prima di usare l’unità si raccomanda di leggere con attenzione il presente manuale e di conservarlo quindi per ogni futura necessità.

AVVERTENZA

Per ridurre il rischio di incendi o scosse elettriche,

1) non esporre l’apparecchio a pioggia o umidità,

2) non collocare sull’apparecchio oggetti contenenti liquidi quali ad esempio vasi.

Per i clienti in Europa

Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici Assicurandovi che questo prodotto sia smaltito correttamente voi contribuirete a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato Il riciclaggio dei materiali aiuta a conservare le risorse naturali Per informazioni più dettagliate circa il riciclaggio di questo prodotto potete contattare l’ufficio comunale il servizio locale di smaltimento rifiuti oppure il negozio dove l’avete acquistato In caso di smaltimento abusivo di apparecchiature elettriche e/o elettroniche potrebbero essere applicate le sanzioni previste dalla normativa applicabile (valido solo per l’Italia).

Trattamento delle pile esauste (applicabile in tutti i paesi dell’Unione

Europea e in altri paesi Europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico

Su alcuni tipi di pile questo simbolo potrebbe essere utilizzato in combinazione con un simbolo chimico I simboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo.

Assicurandovi che le pile siano smaltite correttamente contribuirete a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento.

Il riciclaggio dei materiali aiuta a conservare le risorse naturali In caso di prodotti che per motivi di sicurezza prestazione o protezione dei dati richiedano un collegamento fisso ad una pila interna la stessa dovrà essere sostituita solo da personale di assistenza qualificato.

Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; questo assicura che anche la pila al suo interno venga trattata correttamente Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile Conferire le pile esauste presso i punti di raccolta indicati per il riciclo Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto potete contattare il

Comune il servizio locale di smaltimento rifiuti oppure il negozio dove l’avete acquistato.

Questo prodotto è stato fabbricato da o per conto di

Sony Corporation 1-7-1 Konan Minato-ku Tokyo 108-0075 Giappone Eventuali richieste in merito alla conformità del prodotto in ambito della legislazione

Europea dovranno essere indirizzate al rappresentante autorizzato Sony Deutschland GmbH Hedelfinger

Strasse 61 70327 Stuttgart Germania Per qualsiasi informazione relativa al servizio o la garanzia si prega di fare riferimento agli indirizzi riportati separatamente sui documenti relativi all’assistenza o sui certificati di garanzia.

Caratteristiche

Questa unità è un altoparlante omnidirezionale con

amplificatore incorporato che può essere utilizzato con una videocamera Sony dotata di terminale multiplo.

L’unità è alimentata tramite una batteria ricaricabile e

non necessita pertanto di un alimentatore esterno.

Precauzioni

Sicurezza

La targhetta identificativa del prodotto si trova sull’esterno del lato inferiore.

Dopo l’uso

Fintanto che il cavo di collegamento è connesso alla presa mini stereo dell’unità l’alimentazione dell’unità non è completamente disattivata Scollegare sempre il cavo di collegamento dopo l’utilizzo.

©2013 Sony Corporation Printed in China (Продолжение на обратной стороне.)

Corpi estranei

Evitare che corpi estranei penetrino nei connettori.

In caso contrario si possono provocare rotture o incidenti.

Evitare che corpi estranei penetrino nell’apertura dell’altoparlante.

In caso di malfunzionamento o guasto

Nell’evento improbabile di malfunzionamento o guasto o se un corpo estraneo penetra all’interno scollegare immediatamente l’unità dalla videocamera e rivolgersi al rivenditore Sony più vicino.

L’unità dell’altoparlante l’amplificatore incorporato

e la cassa sono allineati con precisione l’uno rispetto all’altro Non smontarli né modificarli.

Se la cassa si sporca passare sulla sua superficie

un panno morbido inumidito con un detergente blando Non utilizzare solventi benzina alcol ecc che danneggerebbero la finitura della superficie della cassa.

Tenere l’unità lontana dai luoghi indicati di seguito.

Luoghi con temperature elevate come alla luce

solare diretta o nelle vicinanze di un termosifone.

In un’automobile con i finestrini chiusi

specialmente in estate.

Luoghi molto umidi come ad esempio il bagno.

Luoghi polverosi o sulla sabbia.

Vicino a un orologio una carta di credito ecc

(Anche se l’unità è schermata magneticamente non lasciare nastri registrati orologi carte di credito o dischi floppy davanti all’altoparlante.)

Collocare l’unità su una superficie piana.

L’unità potrebbe ribaltarsi o cadere se montata in

determinate condizioni

Collocare l’unità su una superficie piatta e stabile.

Quando si sposta l’unità non collocare oggetti

magnetici quali dischi floppy o carte di credito nelle vicinanze.

Quando si sposta l’unità non fare presa sulla stessa se

questa è applicata a una videocamera.

Non utilizzare l’unità vicino a un televisore una radio

o un sintonizzatore Potrebbe causare interferenza con il televisore la radio o il sintonizzatore.

 Identificazione delle parti

 Tasto del volume (-)
 Tasto del volume (+)*
 Spia POWER  Presa mini stereo  Connettore per carica USB * La superficie del tasto presenta un rilievo Utilizzarlo come guida durante l’uso.

 Applicazione dell’unità alla videocamera 1 Spegnere la videocamera 2 Sostenendo l’unità collegare la presa mini stereo dell’unità al terminale multiplo della videocamera con il cavo di collegamento in dotazione

Allineare il segno

 della spina del cavo di connessione con il segno  sul terminale multiplo della videocamera e inserire la spina

Se si forza l’ingresso del connettore nel verso sbagliato si causerà un malfunzionamento.

Quando il cavo di connessione è collegato alla presa

mini stereo dell’unità l’alimentazione arriva all’unità e la spia POWER dell’unità si illumina di verde.

Non collegare la spina multipla del cavo di

collegamento in dotazione al connettore per carica

USB di questa unità.

Dopo l’uso

Spegnere la videocamera e scollegare il cavo dall’unità e dalla videocamera

 Uso dell’unità

Quando l’unità è collegata a una videocamera riproduce l’audio del video

Regolazione del volume

È possibile regolare il volume premendo i tasti del volume + o – sull’unità

Si può regolare il volume in maniera continua tenendo

premuto uno dei tasti del volume.

Caricamento dell’unità (vedere la figura -1)

Collegare l’unità al computer tramite il cavo USB micro

La carica inizia quando l’unità e il computer sono collegati La carica viene completata al massimo in tre ore e l’indicatore (rosso) si spegne automaticamente Se la spia POWER è arancione significa che la carica rimanente della batteria è molto bassa Caricare l’unità.

L’unità non può riprodurre l’audio del computer

tramite il cavo USB micro (solo per la carica).

Se si utilizza un cavo venduto separatamente (vedere la figura -2)

È possibile utilizzare questa unità con lo smartphone e un lettore audio digitale Nota

Non avvicinare l’altoparlante all’orecchio.

Rimuovere l’unità prima di effettuare registrazioni Se

rimane applicata può causare interferenze sonore.

Mantenere stabile l’unità quando si premono i tasti del

volume.

Se si collega un altro dispositivo alla presa HDMI o

alla presa delle cuffie della videocamera l’uscita di tale dispositivo avrà priorità e dall’unità non uscirà alcun suono.

Quando l’unità è collegata i comandi del volume

della videocamera non funzionano e dall’altoparlante interno della videocamera non proviene alcun suono.

Non sollevare l’unità quando è applicata alla

videocamera.

 Conservazione

Quando si trasporta l’unità rimuoverla sempre dalla videocamera e riporla nell’astuccio in dotazione

Nota

Quando si ripone l’unità rimuovere il cavo di

collegamento dall’unità L’unità si può danneggiare se viene riposta nell’astuccio con il cavo di collegamento applicato.

Riporre il cavo di collegamento il cavo USB micro

e l’unità separatamente negli scomparti divisi dell’astuccio.

Guida alla risoluzione dei problemi

Prima di richiedere interventi di riparazione eseguire i seguenti controlli.

Se il problema persiste rivolgersi al rivenditore Sony più vicino.

L’audio è a spezzoni o interrotto oppure ci sono interferenze

Il volume dell’unità è troppo alto

Abbassare il volume con il tasto del volume –

dell’unità.

Il cavo di collegamento non è collegato

correttamente

Rimuovere il cavo di collegamento e collegarlo

di nuovo Accertarsi che le spine del cavo di collegamento siano inserite saldamente nel terminale multiplo della video camera e nella presa mini stereo dell’unità.

L’unità è stata collocata troppo vicina a un

televisore

Posizionarla più lontana dal televisore.

L’audio è basso oppure non vi è audio

L’alimentazione della videocamera è spenta

Accendere la videocamera.

Il volume dell’unità è impostato al minimo

Aumentare il volume con il tasto del volume +

dell’unità.

Il cavo di collegamento non è connesso

correttamente

Rimuovere il cavo di collegamento e collegarlo

di nuovo Accertarsi che le spine del cavo di collegamento siano inserite saldamente nel terminale multiplo della videocamera e nella presa mini stereo dell’unità.

Alla videocamera è collegato un cavo per

cuffie o un cavo HDMI

Rimuovere il cavo per cuffie o il cavo HDMI.

Il suono è distorto

La batteria dell’unità ha carica rimanente

insufficiente

Caricare l’unità.

L’indicatore (rosso) non si illumina

L’unità è completamente carica

L’adattatore CA USB non è compatibile con

l’unità

Caricare l’unità con un adattatore CA USB

consigliato

È inoltre possibile caricare l’unità collegandola a un computer con il cavo USB micro in dotazione.

La spia POWER lampeggia

La spia POWER a volte può lampeggiare

quando il volume è alto

L’alimentazione della videocamera si spegne

La batteria della videocamera ha carica

rimanente insufficiente

Sostituire con una batteria carica.

Caratteristiche tecniche

Altoparlante Tipo

Full range

Altoparlante usato

Diametro 30 mm

Tipo di cassa

Sigillata

Impedenza

Amplificatore Uscita massima

1,5 W (10 % THD 1 kHz 6 Ω se collegato tramite

USB)

Alimentazione e informazioni generali Alimentazione c.c 5 V

Tempo di carica

Circa 3 ore

Tempo di funzionamento continuo della batteria incorporata

Circa 10 ore*

* Il tempo di funzionamento continuo sopra riportato potrebbe essere diverso in base alla temperatura ambientale o alle condizioni operative.

Range temperatura di utilizzo

Da 5 °C a 35 °C

Dimensioni massime (diametro massimo × altezza)

Circa 57 mm × 65 mm

Peso

Circa 87 g (con batteria ricaricabile)

Accessori inclusi

Altoparlante portatile RDP-CA2 (1) cavo di collegamento (1) cavo USB micro (1) astuccio (1) corredo di documentazione stampata Accessorio consigliato

Adattatore CA USB: AC-UD10 (venduto separatamente)
Ambiente operativo consigliato del computer per la carica USB

Computer con uno dei seguenti sistemi operativi installato e con una porta USB standard

Non è garantito il funzionamento con tutti i computer

che soddisfano le condizioni ambientali indicate di seguito.

I computer assemblati autonomamente non sono

inclusi nella garanzia.

Utenti Windows

Windows

Starter Home Premium

Professional Ultimate

Windows Vista

(SP2 o versione successiva)

Home Basic Home Premium

Business Ultimate

Windows

XP (SP3 o versione successiva)

Home Edition Professional

Media Center Edition 2004

Media Center Edition 2005

Utenti Macintosh

Mac OS X (ver 10.3 o successiva)

Microsoft Windows e Windows Vista sono marchi di fabbrica della società statunitense Microsoft

Corporation o suoi marchi di fabbrica depositati negli

Stati Uniti d’America e in altri Paesi.

Macintosh e Mac OS sono marchi di fabbrica depositati della società statunitense Apple Inc negli Stati Uniti d’America e in altri Paesi Disegno e caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Antes de utilizar esta unidade leia este manual na

íntegra e guarde-o para futura consulta.

AVISO

Para reduzir o risco de incêndio ou choque eléctrico

1) não exponha a unidade à chuva ou à humidade;

2) não coloque objectos cheios de líquidos como por exemplo jarras sobre o aparelho.

Para os clientes na Europa

Tratamento de Equipamentos

Eléctricos e Electrónicos no final da sua vida útil (Aplicável na União

Europeia e em países Europeus com sistemas de recolha selectiva de resíduos)

Este símbolo colocado no produto ou na sua embalagem indica que este não deve ser tratado como resíduo urbano indiferenciado

Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos eléctricos e electrónicos

Assegurandose que este produto é correctamente depositado irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde que de outra forma poderiam ocorrer pelo mau manuseamento destes produtos A reciclagem dos materiais contribuirá para a conservação dos recursos naturais Para obter informação mais detalhada sobre a reciclagem deste produto por favor contacte o município onde reside os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Tratamento de pilhas no final da sua vida útil (Aplicável na União Europeia e em países Europeus com sistemas de recolha selectiva de resíduos)

Este símbolo colocado na pilha ou na sua embalagem indica que estes produtos não devem ser tratados como resíduos urbanos indiferenciados

Em determinadas pilhas este símbolo pode ser usado em combinação com um símbolo químico Os símbolos químicos para o mercúrio (Hg) ou chumbo (Pb) são adicionados se a pilha contiver mais de 0,0005% em mercúrio ou 0,004% em chumbo.

Devem antes ser colocados num ponto de recolha destinado a resíduos de pilhas e acumuladores

Assegurando-se que estas pilhas são correctamente depositadas irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde que de outra forma poderiam ocorrer pelo mau manuseamento destas pilhas A reciclagem dos materiais contribuirá para a conservação dos recursos naturais Se por motivos de segurança desempenho ou protecção de dados os produtos necessitarem de uma ligação permanente a uma pilha integrada esta só deve ser substituída por profissionais qualificados

Acabado o período de vida útil do aparelho coloque-o no ponto de recolha de produtos eléctricos/electrónicos de forma a garantir o tratamento adequado da bateria integrada Para as restantes pilhas por favor consulte as instruções do equipamento sobre a remoção da mesma Deposite a bateria num ponto de recolha destinado a resíduos de pilhas e baterias Para informações mais detalhadas sobre a reciclagem deste produto por favor contacte o município onde reside os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Directivas da UE >

Este produto foi fabricado por ou em nome da Sony

Corporation 1-7-1 Konan Minato-ku Tokyo 108-

0075 Japão As questões relativas à conformidade dos produtos com base na legislação da União Europeia devem ser dirigidas ao representante autorizado Sony

Deutschland GmbH Hedelfinger Strasse 61 70327

Stuttgart Alemanha Para quaisquer assuntos de serviço ou garantia consulte os endereços fornecidos nos documentos de serviço ou de garantia.

Características

Esta unidade é um altifalante omnidireccional com

amplificador incorporado que pode ser utilizado com uma câmara de vídeo Sony com um multi terminal.

Esta unidade é alimentada através de uma bateria

recarregável incorporada pelo que não necessita da sua própria fonte de alimentação externa.

Precauções

Segurança

A placa de identificação está na parte de baixo.

Após a utilização

Desde que o cabo de ligação esteja ligado à tomada de minificha estéreo desta unidade a alimentação desta unidade não está completamente desligada Desligue sempre o cabo de ligação após a sua utilização.

Objectos estranhos

Não permita a entrada de um objecto estranho nos terminais.

Se o fizer pode causar uma avaria ou um acidente.

Não permita a entrada de um objecto estranho na abertura do altifalante.

Se houver uma avaria ou falha

Na eventualidade pouco provável de uma avaria ou falha ou se um objecto estranho entrar desligue imediatamente esta unidade da câmara de vídeo e contacte o seu revendedor Sony mais próximo.

Manuseamento

O altifalante o amplificador incorporado e a caixa

estão alinhados com precisão uns com os outros Não deve desmontá-los nem modificá-los.

Se a caixa ficar suja limpe-a com um pano macio e

um pouco de detergente suave Não utilize diluente benzeno álcool etc pois danificarão o acabamento da superfície da caixa.

Mantenha esta unidade longe dos seguintes locais.

Locais de temperaturas altas como à luz directa do

sol ou perto de um aquecedor.

Dentro de um carro com os vidros fechados

(sobretudo no Verão).

Locais húmidos como casas de banho.

Locais poeirentos ou de areia.

Perto de um relógio cartão de crédito etc (Apesar

de esta unidade ter isolamento magnético não deixe cassetes gravadas relógios cartões de crédito ou disquetes diante do altifalante.)

Coloque esta unidade numa superfície nivelada.

Esta unidade pode cair se instalada em determinadas

condições

Coloque esta unidade num local estável e plano.

Quando deslocar esta unidade não coloque objectos

magnéticos como disquetes ou cartões de crédito próximo dela.

Quando deslocar esta unidade não segure nela

quando estiver ligada a uma câmara de vídeo.

Não utilize esta unidade perto de um televisor rádio

ou sintonizador Se o fizer poderá entrar ruído no televisor rádio ou sintonizador.

 Identificação das peças

 Botão do volume (-)
 Botão do volume (+)*
 Luz de corrente POWER  Tomada de minificha estéreo  Terminal de carregamento USB

* Há uma parte saliente na superfície do botão Utilize-a como guia quando utilizar o botão.

 Fixar esta unidade na câmara de vídeo 1 Desligue a corrente da câmara de vídeo 2 Ao mesmo tempo que apoia esta unidade ligue a tomada de minificha estéreo desta unidade ao Multi Terminal da câmara de vídeo com o cabo de ligação fornecido

Alinhe a marca

 na ficha do cabo de ligação com a marca  no multi terminal da câmara de vídeo e insira a ficha

Se forçar a introdução da ficha da forma errada vai provocar uma avaria.

Quando o cabo de ligação estiver ligado à tomada de

minificha estéreo desta unidade a unidade recebe alimentação e a luz de corrente POWER desta unidade acende-se na cor verde.

Não ligue a multificha do cabo de ligação fornecido ao

terminal de carregamento USB desta unidade.

Após a utilização

Desligue a corrente da câmara de vídeo e desligue o cabo de ligação desta unidade e da câmara de vídeo

 Utilizar esta unidade

Quando esta unidade estiver ligada a uma câmara ela emite o som do vídeo

Alterar o volume

Pode alterar o volume premindo os botões + ou – nesta unidade

Pode alterar o volume gradualmente mantendo

premido qualquer dos botões do volume.

Carregar esta unidade (ver Ilustração -1)

Ligue esta unidade ao computador através do cabo

Micro USB fornecido

O carregamento começa quando esta unidade e o computador estiverem ligados O carregamento está concluído após cerca de 3 horas no máximo e o indicador (vermelho) apaga-se automaticamente Se a luz de corrente POWER acender na cor laranja isso significa que a restante carga da bateria está muito baixa

Carregue esta unidade.

Esta unidade não consegue reproduzir o som do

computador através do cabo Micro USB (apenas para carregamento).

Se utilizar um cabo vendido à parte (ver Ilustração -2)

Pode utilizar esta unidade com o seu smartphone e leitor de áudio digital Nota

Não coloque esta unidade próximo do seu ouvido.

Retire esta unidade antes de gravar Se estiver fixa

pode causar ruído.

Mantenha esta unidade estável quando premir os

botões do volume.

Quando houver outro dispositivo ligado à tomada

HDMI ou à tomada dos auscultadores da câmara de vídeo a saída de som para esse dispositivo tem prioridade pelo que não sai som desta unidade.

Quando esta unidade estiver fixa o controlo do

volume na câmara de vídeo não funciona e não sai som do altifalante interno da câmara de vídeo.

Não levante esta unidade quando estiver fixa na

câmara de vídeo.

 Guardar

Quando transportar esta unidade retire-a sempre da câmara de vídeo e guarde-a na bolsa fornecida Nota

Quando guardar esta unidade retire o cabo de ligação

da mesma Esta unidade pode ficar danificada se for guardada na bolsa com o cabo de ligação ligado.

Guarde o cabo de ligação o cabo Micro USB e esta

unidade separadamente nas divisórias da bolsa.

Resolução de problemas

Antes de solicitar a reparação da unidade faça as seguintes verificações.

Se o problema persistir contacte o seu revendedor Sony mais próximo.

Há cortes no som ou ruído

O volume desta unidade está demasiado alto

Reduza o volume com botão de volume nesta

unidade.

O cabo de ligação não está devidamente

ligado

Retire o cabo de ligação e volte a ligá-lo

Certifique-se de que as fichas do cabo de ligação estão devidamente inseridas no Multi

Terminal da câmara de vídeo e na tomada de minificha estéreo desta unidade.

Esta unidade está demasiado perto de um

televisor

Afaste-a do televisor.

O som está baixo ou não há som

A corrente da câmara de vídeo está desligada

Ligue a corrente da câmara de vídeo.

Esta unidade está com o volume no mínimo

Aumente o volume com botão de volume +

nesta unidade.

O cabo de ligação não está devidamente

ligado

Retire o cabo de ligação e volte a ligá-lo

Certifique-se de que as fichas do cabo de ligação estão devidamente inseridas no Multi

Terminal da câmara de vídeo e na tomada de minificha estéreo desta unidade.

Há um cabo de auscultadores ou um cabo

HDMI ligado à câmara de vídeo

Retire o cabo de auscultadores ou o cabo

HDMI.

O som está distorcido

A bateria desta unidade não tem carga

suficiente

Carregue esta unidade.

O indicador (vermelho) não se acende

Esta unidade está totalmente carregada

O transformador de CA USB nгo й compatível

com esta unidade

Carregue esta unidade com um transformador

de CA USB recomendado

Também pode carregá-la ligando-a a um computador através do cabo Micro USB fornecido.

A luz de corrente POWER está a piscar

Por vezes a luz de corrente POWER pode

piscar quando o volume estiver alto

A corrente da câmara de vídeo desliga-se

A bateria da câmara de vídeo não tem carga

suficiente

Substitua-a por uma bateria carregada.

Características técnicas

Altifalante Tipo

Alcance total

Altifalante utilizado

30 mm de diâmetro

Tipo de caixa

Selada

Impedância

Amplificador Saída máxima

1,5 W (10% THD 1 kHz 6 Ω quando ligado por USB)

Alimentação e características gerais Fonte de alimentação

CC 5 V

Tempo de carregamento Aprox 3 horas

Tempo de funcionamento contínuo da bateria incorporada

Aprox 10 horas*

* O tempo de funcionamento contínuo acima indicado poderá diferir consoante a temperatura ambiente ou as condições de funcionamento.

Intervalo da temperatura de funcionamento

5 °C a 35 °C

Dimensões máximas (diâmetro máximo × altura)

Aprox Ø57 mm × 65 mm

Peso

Aprox 87 g (com uma bateria recarregável)

Itens incluídos

Altifalante portátil RDP-CA2 (1) cabo de ligação (1) cabo Micro USB (1) bolsa (1) documentos impressos Acessório recomendado

Transformador de CA USB: AC-UD10 (vendido à parte)
Ambiente de computador recomendado para o carregamento USB

Computadores com um dos seguintes sistemas operativos instalados e equipados com uma porta USB de série

O funcionamento não está garantido em todos os

computadores que correspondam às condições de ambiente abaixo indicadas.

Os computadores feitos em casa não estão incluídos

na garantia.

Utilizadores do Windows

Windows

Starter Home Premium

Professional Ultimate

Windows Vista

(SP2 ou posterior)

Home Basic Home Premium

Business Ultimate

Windows

XP (SP3 ou posterior)

Home Edition Professional

Media Center Edition 2004

Media Center Edition 2005

Utilizadores do Macintosh

Mac OS X (Ver 10.3 ou posterior)

Microsoft Windows e Windows Vista são marcas comerciais da empresa norte-americana Microsoft

Corporation ou marcas comerciais registadas nos EUA e noutros países.

Macintosh e Mac OS são marcas comerciais da empresa norte-americana Apple Inc registadas nos Estados

Unidos e noutros países O design e as especificações estão sujeitos a alterações sem aviso prévio.

Перед эксплуатацией устройства внимательно ознакомьтесь с данным руководством и сохраните его для последующего использования.

ПРЕДУПРЕЖДЕНИЕ

Для уменьшения риска возгорания или поражения электрическим током:

1) не подвергайте устройство воздействию дождя или влаги.

2) не устанавливайте на устройство предметы заполненные жидкостью например вазы.

Для пользователей в Европе

Утилизация отслужившего электрического и электронного оборудования (директива применяется в странах Евросоюза и других европейских странах где действуют системы раздельного сбора отходов)

Данный знак на устройстве или его упаковке обозначает что данное устройство нельзя утилизировать вместе с прочими бытовыми отходами Его следует сдать в соответствующий приемный пункт переработки электрического и электронного оборудования Неправильная утилизация данного изделия может привести к потенциально негативному влиянию на окружающую среду и здоровье людей поэтому для предотвращения подобных последствий необходимо выполнять специальные требования по утилизации этого изделия Переработка данных материалов поможет сохранить природные ресурсы

Для получения более подробной информации о переработке этого изделия обратитесь в местные органы городского управления службу сбора бытовых отходов или в магазин где было приобретено изделие.

Утилизация использованных элементов питания (применяется в странах Евросоюза и других европейских странах где действуют системы раздельного сбора отходов)

Данный знак на элементе питания или упаковке означает что элемент питания поставляемый с устройством нельзя утилизировать вместе с прочими бытовыми отходами

На некоторых элементах питания данный символ может комбинироваться с символом химического элемента Символы ртути (Hg) или свинца (Pb) указываются если содержание данных металлов более 0,0005% (для ртути) и 0,004% (для свинца) соответственно.

Обеспечивая правильную утилизацию использованных элементов питания вы предотвращаете негативное влияние на окружающую среду и здоровье людей возникающее при неправильной утилизации Вторичная переработка материалов использованных при изготовлении элементов питания способствует сохранению природных ресурсов При работе устройств для которых в целях безопасности выполнения каких-либо действий или сохранения имеющихся в памяти устройств данных необходима подача постоянного питания от встроенного элемента питания замену такого элемента питания следует производить только в специализированных сервисных центрах.

Для правильной утилизации использованных элементов питания после истечения срока службы сдавайте их в соответствующий пункт по сбору электронного и электрического оборудования Об использовании прочих элементов питания пожалуйста узнайте в разделе в котором даны инструкции по извлечению элементов питания из устройства соблюдая меры безопасности

Сдавайте использованные элементы питания в соответствующие пункты по сбору и переработке использованных элементов питания Для получения более подробной информации о вторичной переработке данного изделия или использованного элемента питания пожалуйста обратитесь в местные органы городского управления службу сбора бытовых отходов или в магазин где было приобретено изделие.

ЕС >

Данное изделие произведено непосредственно или от имени Sony Corporation 1-7-1 Konan

Minato-ku Tokyo 108-0075 Japan Все запросы касающиеся соответствия данного изделия законодательству Европейского Союза следует направлять авторизованному представителю компании Sony Deutschland GmbH Hedelfinger

Strasse 61 70327 Stuttgart Germany По любым вопросам обслуживания и гарантии пожалуйста обращайтесь по адресам указанным в соответствующих сопроводительных документах или гарантийном талоне документах.

Импортер на территории РФ и название и адрес организации раположенной на территории

РФ уполномоченной принимать претензии от пользователей:

ЗАО “Сони Электроникс” 123103 Москва

Карамышевский проезд 6 Россия Дата изготовления напечатана на картонной коробке.

Характеристики

Данное устройство является всенаправленным

динамиком со встроенным усилителем который можно использовать с видеокамерой Sony с многоцелевым разъемом.

Данное устройство работает от встроенного

аккумулятора и для него не требуется отдельный внешний источник питания.

Меры предосторожности

О безопасности

Фирменная табличка расположена с нижней стороны.

После использования

Пока соединительный кабель подключен к стереофоническому мини-гнезду питание данного устройства отключено не полностью

Всегда отключайте соединительный кабель после использования.

Посторонние предметы

Не допускайте попадания посторонних предметов в разъемы.

В противном случае может произойти поломка или несчастный случай.

Не допускайте попадания посторонних предметов в отверстие динамика.

В случае неисправности или отказа

В случае такого маловероятного события как неисправность отказ или попадание посторонних предметов внутрь устройства немедленно отключите устройство от видеокамеры и обратитесь к ближайшему дилеру Sony.

Об уходе

Блок динамика встроенный усилитель и корпус

точно соединены друг с другом Не разбирайте и не модифицируйте их.

В случае загрязнения корпуса вытрите его мягкой

тканью используя небольшое количество слабого раствора моющего средства Не используйте растворители бензин спирт и т.п так как это может привести к повреждению покрытия поверхности корпуса.

Храните данное устройство вдали от следующих

мест.

Места подверженные влиянию высокой

температуры например места под прямым солнечным светом или возле обогревателя.

Внутри автомобиля в котором закрыты окна

(особенно летом).

Влажные места например ванная комната.

В пыльных местах или на песке.

Вблизи часов кредитных карт и т.п (Хотя

данное устройство оснащено магнитным экранированием не оставляйте магнитные ленты с записями часы кредитные карты или гибкие диски перед динамиком.)

Размещайте данное устройство на ровной

поверхности.

Данное устройство может перевернуться или

упасть в случае установки в определенных условиях

Размещайте данное устройство на устойчивой и плоской поверхности.

При перемещении данного устройства не

размещайте рядом с ним магнитные устройства например гибкие диски или кредитные карты.

При перемещении данного устройства не

удерживайте его если присоединена видеокамера.

Не используйте данное устройство рядом с

телевизором радиоприемником или тюнером

Такие действия могут привести к появлению помех в телевизоре радиоприемнике или тюнере.

 Наименование компонентов

 Кнопка громкости (-)
 Кнопка громкости (+)*
 Индикатор POWER  Стереофоническое мини-гнездо  USB-разъем для зарядки

* На поверхности кнопки есть выступ Используйте его как направляющую при эксплуатации.

 Подключение данного устройства к видеокамере 1 Выключите питание видеокамеры 2 Поддерживая устройство подключите стереофоническое мини-гнездо данного устройства к многоцелевому разъему видеокамеры с помощью прилагаемого соединительного шнура

Совместите знак

 на штекере соединительного кабеля со знаком  на многоцелевом разъеме видеокамеры в вставьте штекер

Установка его обратной стороной с применением чрезмерной силы может привести к неисправности.

Если соединительный кабель подключен к

стереофоническому мини-гнезду данного устройства питание подается на устройство и индикатор POWER данного устройства горит зеленым цветом.

Не подсоединяйте универсальный штекер

прилагаемого соединительного кабеля к USB-

разъему для зарядки данного устройства.

После использования

Выключите питание видеокамеры и отключите соединительный кабель от устройства и видеокамеры

 Использование устройства

Если данное устройство подключено к видеокамере оно будет воспроизводить звук для видео

Изменение громкости

Вы можете изменять громкость посредством нажатия кнопки громкости + или – на данном устройстве

Для плавного изменения громкости удерживайте

нажатой одну из кнопок громкости.

Зарядка устройства (См рисунок -1)

Подключите устройство к компьютеру через прилагаемый кабель Micro USB

При подключении устройства к компьютеру начнется зарядка Зарядка завершится примерно через 3 часа и индикатор (красный) погаснет автоматически Если индикатор POWER загорится оранжевым цветом это означает что оставшийся заряд аккумулятора очень низкий Зарядите устройство.

Данное устройство не может воспроизводить звук

компьютера через кабель Micro USB (только для зарядки).

При использовании отдельно продаваемого кабеля (См рисунок -2)

Вы можете использовать данное устройство со своим смартфоном и цифровым аудиоплеером Примечание

Не размещайте устройство близко к уху.

Отсоедините данное устройство перед

выполнением записи В противном случае могут появляться помехи.

Держите устройство устойчиво при нажатии

кнопок громкости.

При подключении другого устройства к гнезду

HDMI или гнезду для наушников видеокамеры выходной сигнал для подключенного устройства будет иметь приоритет поэтому данное устройство не будет воспроизводить звук.

Если данное устройство подсоединено

регулировка громкости на видеокамере не функционирует и внутренний динамик видеокамеры не воспроизводит звук.

Не поднимайте данное устройство если оно

подсоединено к видеокамере.

 Хранение

При переноске данного устройства всегда отсоединяйте его от видеокамеры и храните его в прилагаемом футляре Примечание

При хранении отсоединяйте от данного

устройства соединительный кабель Данное устройство может быть повреждено если его хранить в футляре с присоединенным соединительным кабелем.

Храните соединительный кабель кабель Micro

USB и данное устройство отдельно в разделенных отсеках внутри футляра.

Поиск и устранение неисправностей

Перед обращением в сервисный центр выполните следующие проверки.

Если неисправность не будет устранена обратитесь к ближайшему дилеру Sony.

Раздается треск звук пропадает или слышны помехи

Для громкости данного устройства

установлен слишком высокий уровень

Уменьшите громкость с помощью кнопки

громкости на данном устройстве.

Соединительный кабель не подключен

надлежащим образом

Отсоедините соединительный шнур и

подключите его снова Убедитесь в том что штекеры соединительного кабеля надежно вставлены в многоцелевой разъем видеокамеры и стереофоническое минигнездо данного устройства.

Данное устройство размещено слишком

близко к телевизору

Разместите его дальше от телевизора.

Звук тихий или отсутствует

Питание видеокамеры выключено

Включите питание видеокамеры.

Для данного устройства установлена

минимальная громкость

Увеличьте громкость с помощью кнопки

громкости + на данном устройстве.

Соединительный кабель не подключен

надлежащим образом

Отсоедините соединительный шнур и

подключите его снова Убедитесь в том что штекеры соединительного кабеля надежно вставлены в многоцелевой разъем видеокамеры и стереофоническое минигнездо данного устройства.

К видеокамере подключен кабель для

наушников или HDMI-кабель

Отсоедините кабель для наушников или

HDMI-кабель.

Звук искажен

Оставшийся заряд аккумулятора

устройства является недостаточным

Зарядите устройство.

Индикатор (красный) не загорается

Устройство полностью заряжено

USB-адаптер переменного тока

несовместим с данным устройством

Зарядите данное устройство с помощью

рекомендуемого USB-адаптера переменного тока

Вы также можете зарядить его подключив к компьютеру через прилагаемый кабель

Micro USB.

Мигает индикатор POWER

Индикатор POWER может иногда мигать

при установке высокой громкости

Питание видеокамеры выключается

Оставшийся заряд аккумулятора

видеокамеры является недостаточным

Замените его на заряженный аккумулятор.

Технические характеристики

Динамик Тип

Полный диапазон

Используемый динамик Диаметр 30 мм

Тип корпуса

Герметичный

Полное сопротивление

6 Ом

Усилитель Максимальная выходная мощность

1,5 Вт (10 % от суммарного коэффициента гармоник 1 кГц 6 Ом при подключении через USB)

Питание и общие сведения Источник питания

5 В постоянного тока

Время зарядки

Приблиз 3 часа

Время непрерывной работы от встроенного аккумулятора

Приблиз 10 часов*

* Вышеуказанное время непрерывной работы может отличаться в зависимости от температуры окружающей среды или условий эксплуатации.

Диапазон рабочей температуры

От 5 °C до 35 °C

Максимальные размеры (максимальный диаметр

× высота)

Приблиз Ø57 мм × 65 мм

Масса

Приблиз 87 г (с аккумулятором)

Комплектность поставки

Портативный динамик RDP-CA2 (1) соединительный шнур (1) кабель Micro USB (1) футляр (1) набор печатной документации
