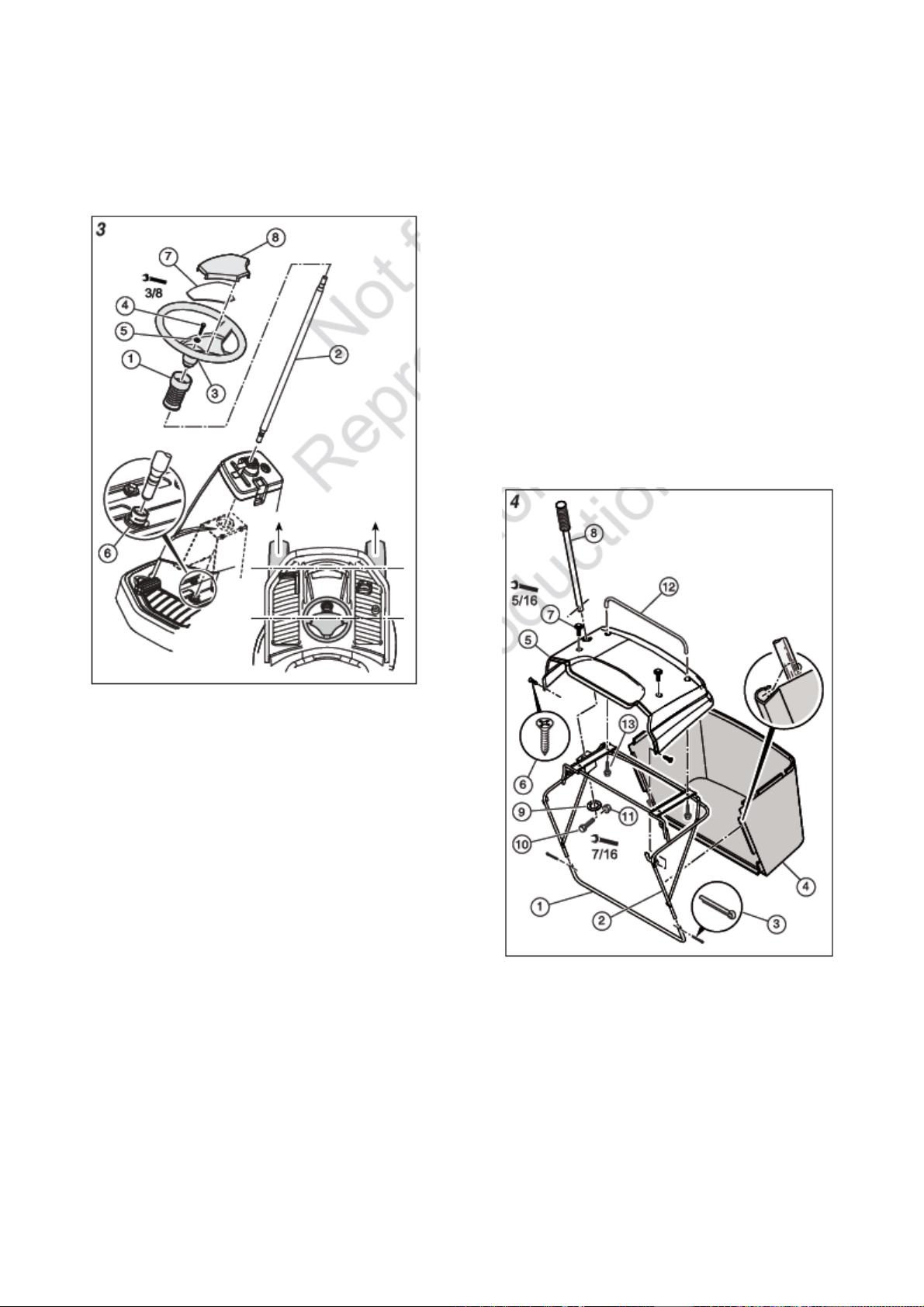

СБОРКА РУЛЕВОГО КОЛЕСА

1. Убедитесь, что передние колеса

установлены прямо (см. рис. 3).

2. Наденьте на консоль гофрированный

чехол (1) (см. рис 3).

3. Вставьте в консоль рулевую колонку (2).



Рис.3



4. Присоедините рулевое колесо (3) к

колонке (2) с помощью винта (4) и шайбы

(5). Затяните винт, но не слишком сильно.

a. Надавите на рулевое колесо. Колонка

защелкнется на ведущей шестерне.

b. Потяните рулевое колесо. Убедитесь, что

колонка зафиксирована.

5. Установите пластину (7) и крышку (8) на

рулевом колесе.

СБОРКА ТРАВОСБОРНИКА

1. Вставьте нижнюю трубку

(1) в рамку (2)

(см. рис. 4).

2. Выровняйте отверстия нижней трубки и

рамки.

3. Вставьте в отверстия шплинты (3) и

разведите усики.

4. Вставьте собранную рамку в чехол

травосборника (4).

5. Прикрепите рамку с помощью зажимов.

6. Выровняйте отверстия рамки и кожуха

травосборника (5).

7. С помощью винтов (6, 7) прикрепите

кожух к рамке.

8. Вставьте ручку травосборника (8) в

отверстие

кожуха и рамки.

9. Закрепите ручку при помощи шайбы (9),

винта (10) и гайки (11).

10. Закрепите заднюю ручку (12) на кожухе с

помощью двух винтов (13).



Рис.4
