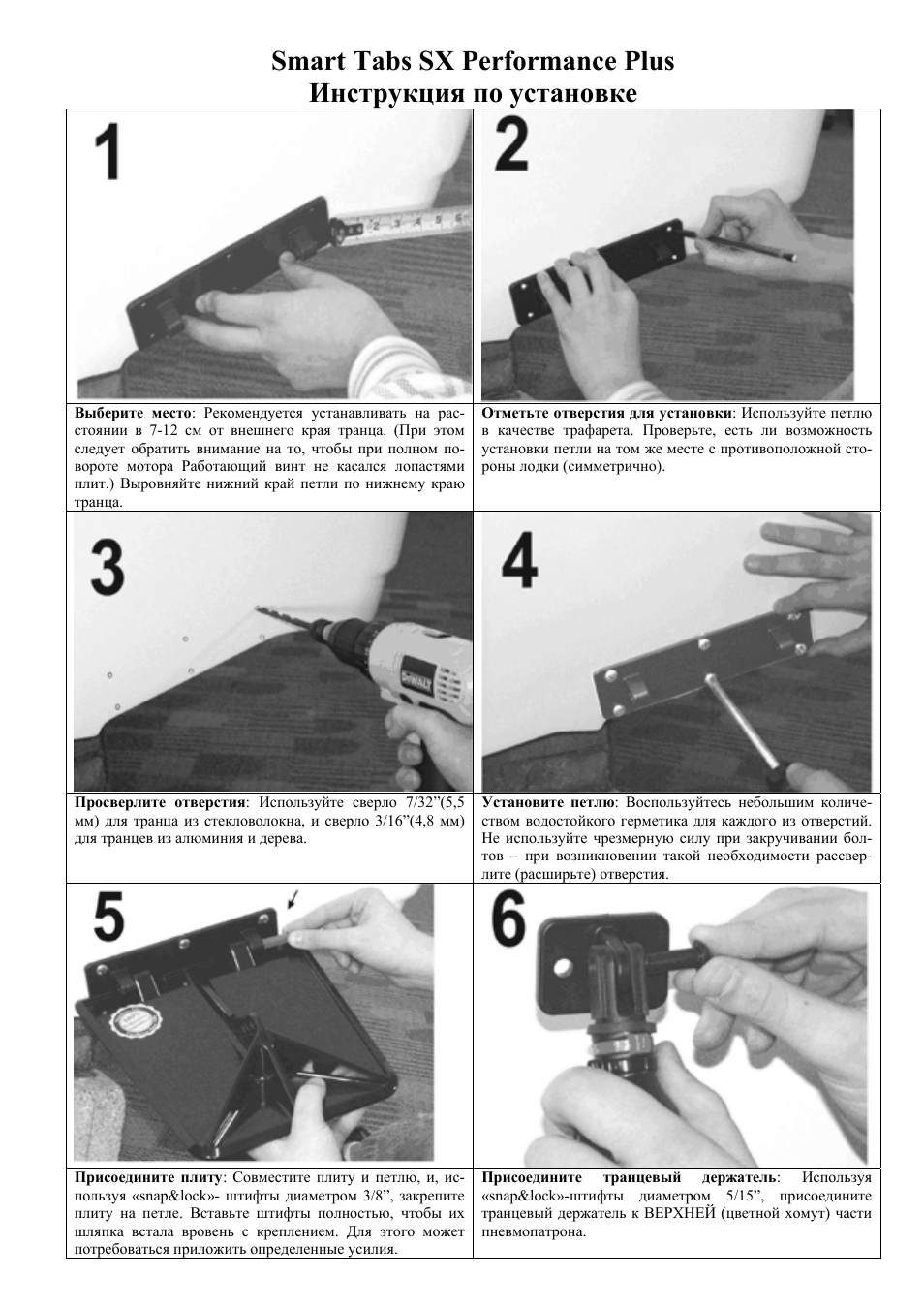

Smart Tabs SX Performance Plus
Инструкция по установке
Выберите место: Рекомендуется устанавливать на расстоянии в 7-12 см от внешнего края транца (При этом следует обратить внимание на то чтобы при полном повороте мотора Работающий винт не касался лопастями плит.) Выровняйте нижний край петли по нижнему краю транца
Отметьте отверстия для установки: Используйте петлю в качестве трафарета Проверьте есть ли возможность установки петли на том же месте с противоположной стороны лодки (симметрично)
Просверлите отверстия: Используйте сверло 7/32”(5,5 мм) для транца из стекловолокна и сверло 3/16”(4,8 мм)
для транцев из алюминия и дерева.
Установите петлю: Воспользуйтесь небольшим количеством водостойкого герметика для каждого из отверстий Не используйте чрезмерную силу при закручивании болтов – при возникновении такой необходимости рассверлите (расширьте) отверстия.
Присоедините плиту: Совместите плиту и петлю и используя «snap&lock» штифты диаметром 3/8” закрепите плиту на петле Вставьте штифты полностью чтобы их шляпка встала вровень с креплением Для этого может потребоваться приложить определенные усилия
Присоедините транцевый держатель:
Используя
«snap&lock»-штифты диаметром 5/15” присоедините транцевый держатель к ВЕРХНЕЙ (цветной хомут) части пневмопатрона
