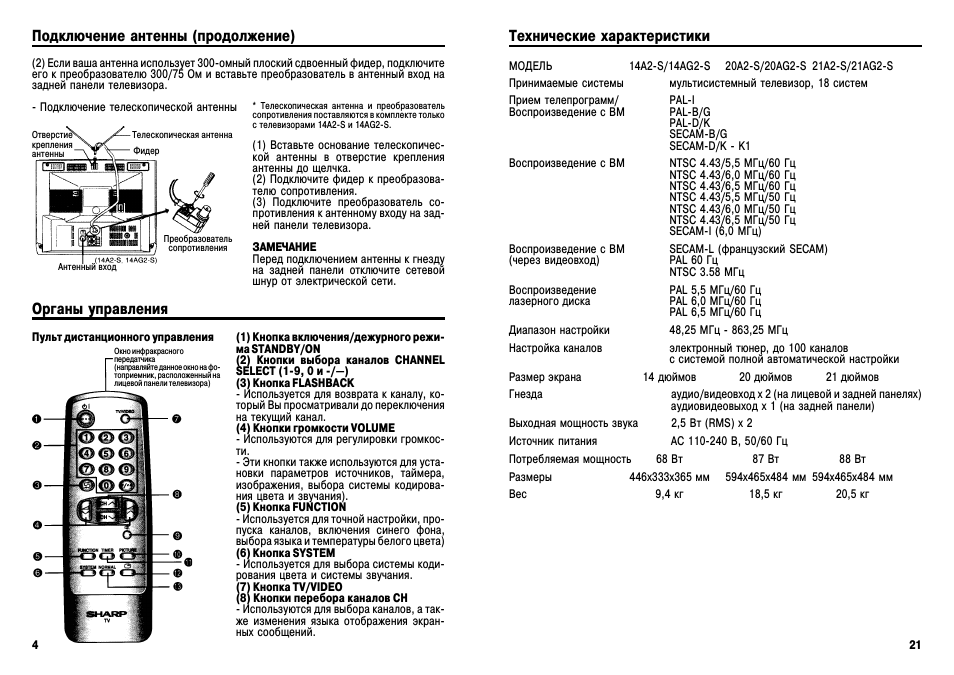

Инструкция по эксплуатации Sharp 21A2-S — страница 4

(2) Если ваша антенна использует 300-омный плоский сдвоенный фидер подключите его к преобразователю 300/75 Ом и вставьте преобразователь в антенный вход на задней панели телевизора.

Подключение антенны (продолжение)

Подключение телескопической антенны

* Телескопическая антенна и преобразователь сопротивления поставляются в комплекте только с телевизорами 14A2-S è 14AG2-S.

(1) Вставьте основание телескопической антенны в отверстие крепления антенны до щелчка.

(2) Подключите фидер к преобразователю сопротивления.

(3) Подключите преобразователь сопротивления к антенному входу на задней панели телевизора.

ЗАМЕЧАНИЕ

Перед подключением антенны к гнезду на задней панели отключите сетевой шнур от электрической сети.

Отверстие крепления антенны

Телескопическая антенна

Фидер

Антенный вход

Преобразователь сопротивления

Органы управления

Пульт дистанционного управления

Окно инфракрасного передатчика (направляйте данное окно на фотоприемник расположенный на лицевой панели телевизора)

(1) Кнопка включения/дежурного режима STANDBY/ON

(2) Кнопки выбора каналов CHANNEL

SELECT (1-9 0 и —)

(3) Кнопка FLASHBACK

Используется для возврата к каналу который Вы просматривали до переключения на текущий канал.

(4) Кнопки громкости VOLUME

Используются для регулировки громкости.

Эти кнопки также используются для установки параметров источников таймера изображения выбора системы кодирования цвета и звучания).

(5) Кнопка FUNCTION

Используется для точной настройки пропуска каналов включения синего фона выбора языка и температуры белого цвета)

(6) Кнопка SYSTEM

Используется для выбора системы кодирования цвета и системы звучания.

(7) Кнопка TV/VIDEO

(8) Кнопки перебора каналов CH

Используются для выбора каналов а также изменения языка отображения экранных сообщений.

Технические характеристики

МОДЕЛЬ

14A2-S/14AG2-S

20A2-S/20AG2-S 21A2-S/21AG2-S

Принимаемые системы мультисистемный телевизор 18 систем

Прием телепрограмм/

PAL-I

Воспроизведение с ВМ

PAL-B/G

PAL-D/K

SECAM-B/G

SECAM-D/K K1

Воспроизведение с ВМ

NTSC 4.43/5,5 МГц/60 Гц

NTSC 4.43/6,0 МГц/60 Гц

NTSC 4.43/6,5 МГц/60 Гц

NTSC 4.43/5,5 МГц/50 Гц

NTSC 4.43/6,0 МГц/50 Гц

NTSC 4.43/6,5 МГц/50 Гц

SECAM-I (6,0 МГц)

Воспроизведение с ВМ

SECAM-L (французский SECAM)

(через видеовход)

PAL 60 Ãö

NTSC 3.58 МГц

Воспроизведение

PAL 5,5 МГц/60 Гц лазерного диска

PAL 6,0 МГц/60 Гц

PAL 6,5 МГц/60 Гц

Диапазон настройки

48,25 МГц 863,25 МГц

Настройка каналов электронный тюнер до 100 каналов с системой полной автоматической настройки

Размер экрана

14 дюймов

20 дюймов

21 дюймов

Гнезда аудио/видеовход х 2 (на лицевой и задней панелях)

аудиовидеовыход х 1 (на задней панели)

Выходная мощность звука

2,5 Вт (RMS) х 2

Источник питания

АС 110-240 В 50/60 Гц

Потребляемая мощность

68 Вт

87 Вт

88 Вт

Размеры

446х333х365 мм

594х465х484 мм 594х465х484 мм

9,4 кг

18,5 кг

20,5 кг
