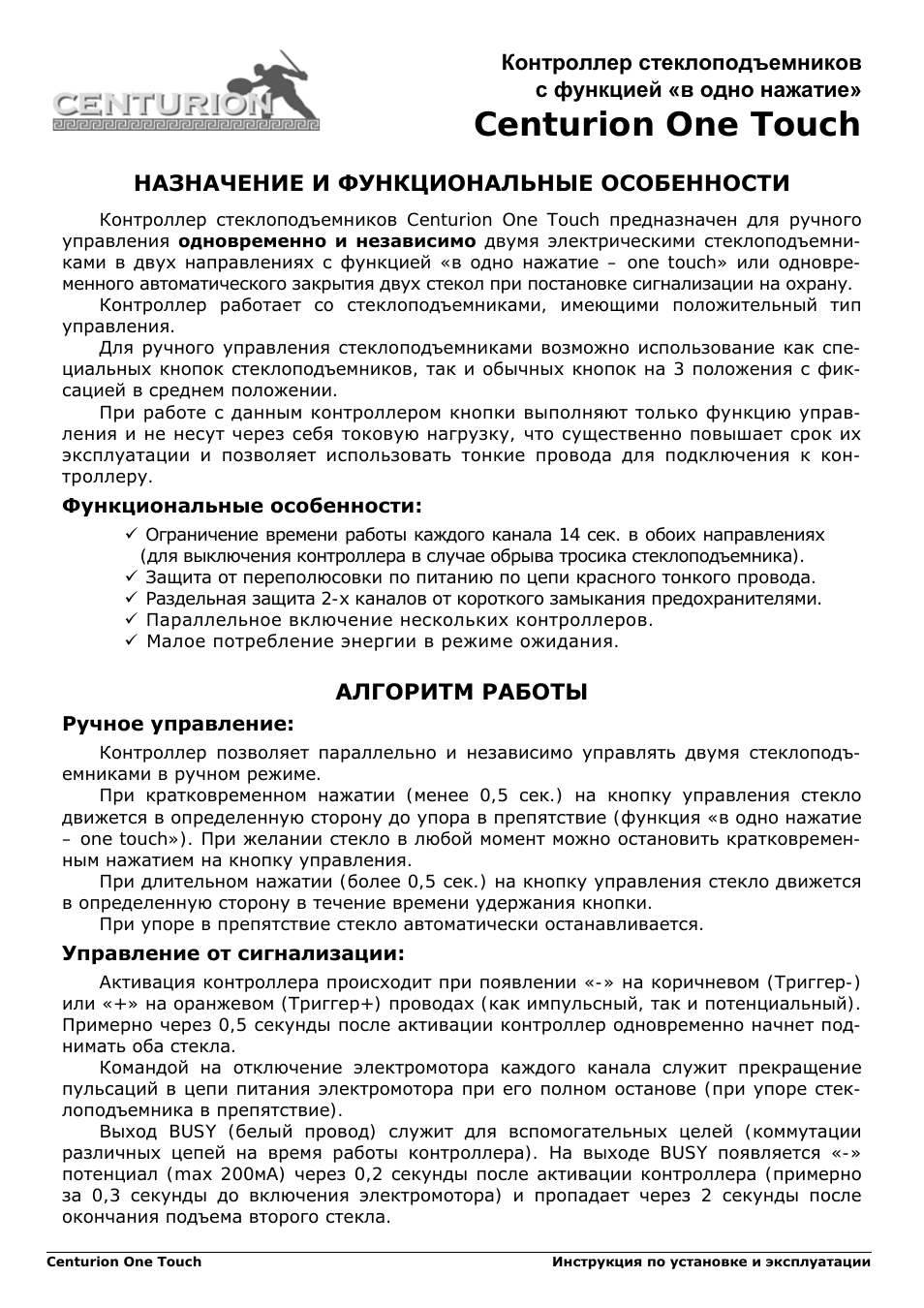

Контроллер стеклоподъемников с функцией «в одно нажатие»
Centurion One Touch
НАЗНАЧЕНИЕ И ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ
Контроллер стеклоподъемников
Centurion
Touch предназначен для ручного управления одновременно и независимо двумя электрическими стеклоподъемни
ками в двух направлениях с функцией «в одно нажатие one touch» или одновре
менного автоматического закрытия двух стекол при постановке сигнализации на охрану.
Контроллер работает со стеклоподъемниками имеющими положительный тип управления.
Для ручного управления стеклоподъемниками возможно использование как спе
циальных кнопок стеклоподъемников так и обычных кнопок на 3 положения с фик
сацией в среднем положении.
При работе с данным контроллером кнопки выполняют только функцию управ
ления и не несут через себя токовую нагрузку что существенно повыщает срок их эксплуатации и позволяет использовать тонкие провода для подключения к кон
троллеру.
Функциональные особенности:
^ Ограничение времени работы каждого канала 14 сек в обоих направлениях (для выключения контроллера в случае обрыва тросика стеклоподъемника).
^ Защита от переполюсовки по питанию по цепи красного тонкого провода. ^ Раздельная защита 2-х каналов от короткого замыкания предохранителями. ^ Параллельное включение нескольких контроллеров. ^ Малое потребление энергии в режиме ожидания.
АЛГОРИТМ РАБОТЫ
Ручное управление:
Контроллер позволяет параллельно и независимо управлять двумя стеклоподъ
емниками в ручном режиме.
При кратковременном нажатии (менее 0,5 сек.) на кнопку управления стекло движется в определенную сторону до упора в препятствие (функция «в одно нажатие
one touch») При желании стекло в любой момент можно остановить кратковремен
ным нажатием на кнопку управления.
При длительном нажатии (более 0,5 сек.) на кнопку управления стекло движется в определенную сторону в течение времени удержания кнопки.
При упоре в препятствие стекло автоматически останавливается.
Управление от сигнализации:
Активация контроллера происходит при появлении
«-» на коричневом (Триггер-) или «+» на оранжевом (Триггер+) проводах (как импульсный так и потенциальный). Примерно через 0,5 секунды после активации контроллер одновременно начнет под
нимать оба стекла.
Командой на отключение электромотора каждого канала служит прекращение пульсаций в цепи питания электромотора при его полном останове (при упоре стек
лоподъемника в препятствие).
Выход
BUSY
(белый провод) служит для вспомогательных целей (коммутации различных цепей на время работы контроллера)
На выходе
BUSY появляется
«-» потенциал (max 200мА) через 0,2 секунды после активации контроллера (примерно за 0,3 секунды до включения электромотора) и пропадает через 2 секунды после окончания подъема второго стекла.
