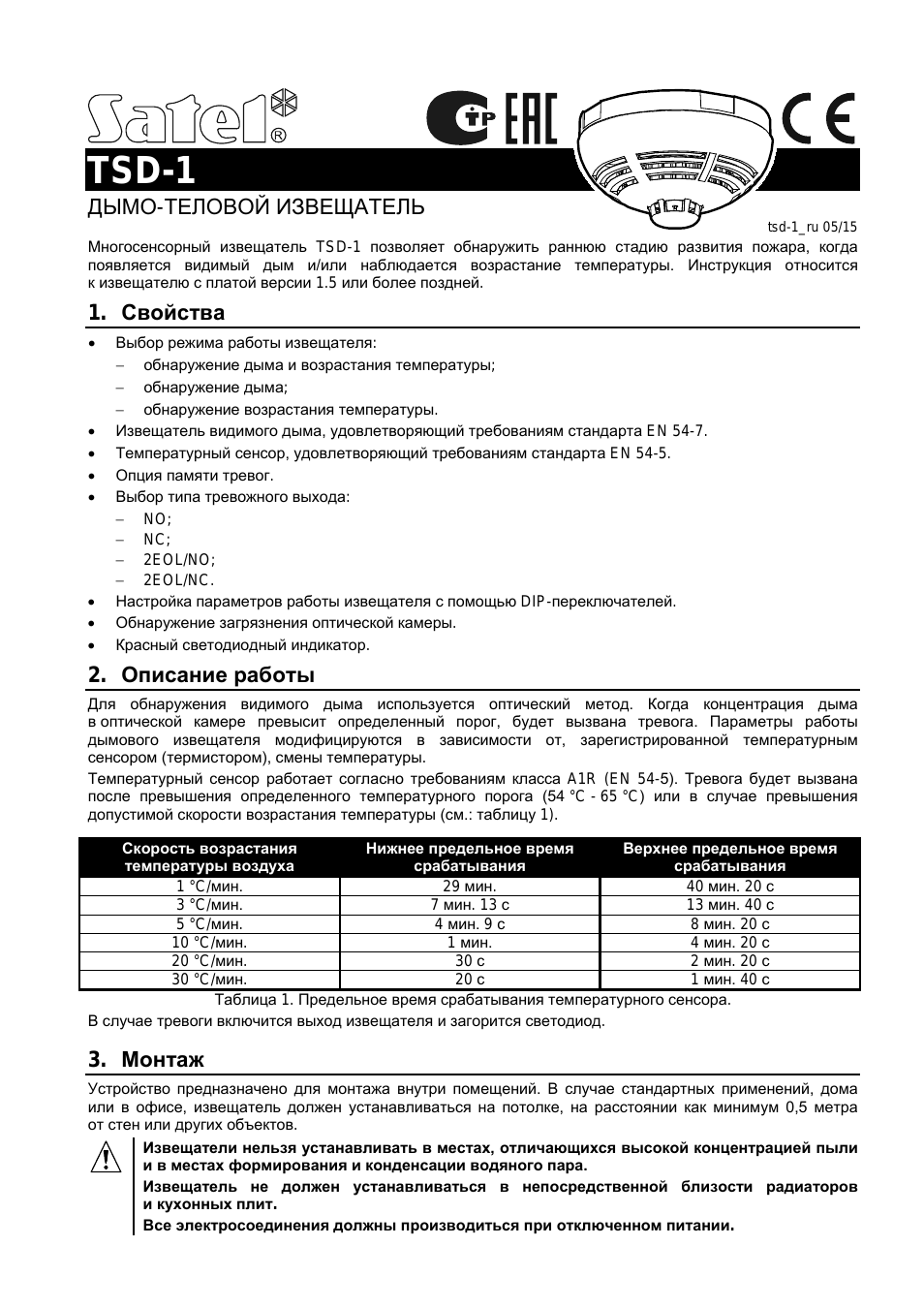

TSD-1

ДЫМО-ТЕЛОВОЙ ИЗВЕЩАТЕЛЬ tsd-1_ru 05/15

Многосенсорный извещатель TSD-1 позволяет обнаружить раннюю стадию развития пожара когда появляется видимый дым и/или наблюдается возрастание температуры Инструкция относится к извещателю с платой версии 1.5 или более поздней 1

Свойства

• Выбор режима работы извещателя:
− обнаружение дыма и возрастания температуры;

− обнаружение дыма;

− обнаружение возрастания температуры

• Извещатель видимого дыма удовлетворяющий требованиям стандарта EN 54-7

• Температурный сенсор удовлетворяющий требованиям стандарта EN 54-5

• Опция памяти тревог

• Выбор типа тревожного выхода:
− NO;
− NC;
− 2EOL/NO;
− 2EOL/NC

• Настройка параметров работы извещателя с помощью DIP-переключателей

• Обнаружение загрязнения оптической камеры

• Красный светодиодный индикатор 2

Описание работы

Для обнаружения видимого дыма используется оптический метод Когда концентрация дыма в оптической камере превысит определенный порог будет вызвана тревога Параметры работы дымового извещателя модифицируются в зависимости от зарегистрированной температурным сенсором (термистором) смены температуры Температурный сенсор работает согласно требованиям класса A1R (EN 54-5) Тревога будет вызвана после превышения определенного температурного порога (54 °C 65 °C) или в случае превышения допустимой скорости возрастания температуры (см.: таблицу 1)

Скорость возрастания температуры воздуха

Нижнее предельное время срабатывания

Верхнее предельное время срабатывания 1 °C/

мин 29 мин 40 мин 20 с 3 °C/

мин 7 мин 13 с 13 мин 40 с 5 °C/

мин 4 мин 9 с 8 мин 20 с 10 °C/

мин 1 мин 4 мин 20 с 20 °C/

мин 30 с 2 мин 20 с 30 °C/

мин 20 с 1 мин 40 с

Таблица 1 Предельное время срабатывания температурного сенсора

В случае тревоги включится выход извещателя и загорится светодиод 3

Монтаж

Устройство предназначено для монтажа внутри помещений В случае стандартных применений дома или в офисе извещатель должен устанавливаться на потолке на расстоянии как минимум 0,5 метра от стен или других объектов

Извещатели нельзя устанавливать в местах отличающихся высокой концентрацией пыли и в местах формирования и конденсации водяного пара

Извещатель не должен устанавливаться в непосредственной близости радиаторов и кухонных плит

Все электросоединения должны производиться при отключенном питании
