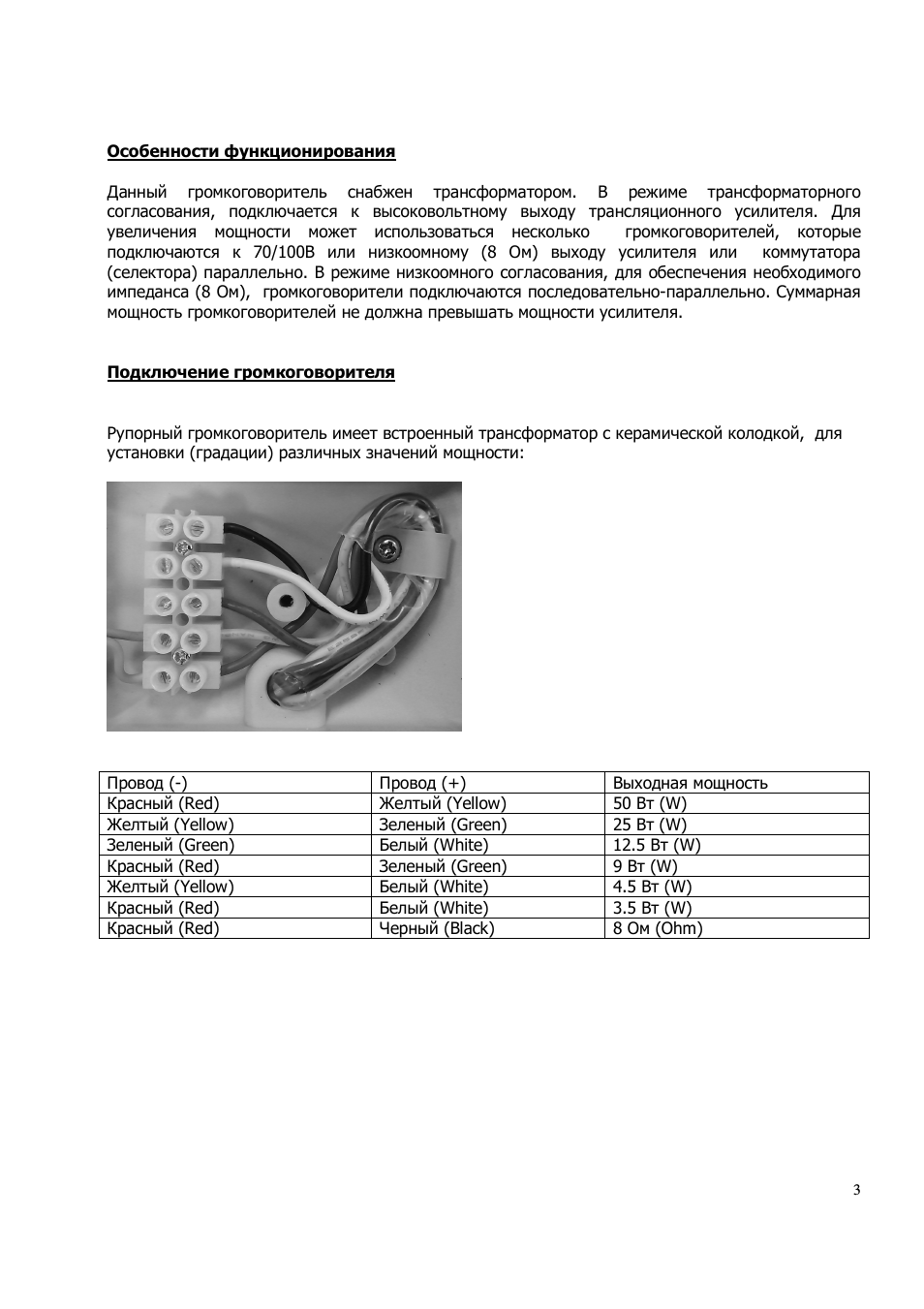

Особенности функционирования Данный громкоговоритель снабжен трансформатором В режиме трансформаторного согласования подключается к высоковольтному выходу трансляционного усилителя Для увеличения мощности может использоваться несколько громкоговорителей которые подключаются к 70/100В или низкоомному (8 Ом) выходу усилителя или коммутатора (селектора) параллельно В режиме низкоомного согласования для обеспечения необходимого импеданса (8 Ом) громкоговорители подключаются последовательно-параллельно Суммарная мощность громкоговорителей не должна превышать мощности усилителя Подключение громкоговорителя Рупорный громкоговоритель имеет встроенный трансформатор с керамической колодкой для установки (градации) различных значений мощности:

Провод (-)

Провод (+)

Выходная мощность

Красный (Red)

Желтый (Yellow) 50 Вт (W)

Желтый (Yellow)

Зеленый (Green) 25 Вт (W)

Зеленый (Green)

Белый (White) 12.5 Вт (W)

Красный (Red)

Зеленый (Green) 9 Вт (W)

Желтый (Yellow)

Белый (White) 4.5 Вт (W)

Красный (Red)

Белый (White) 3.5 Вт (W)

Красный (Red)

Черный (Black) 8 Ом (Ohm)
