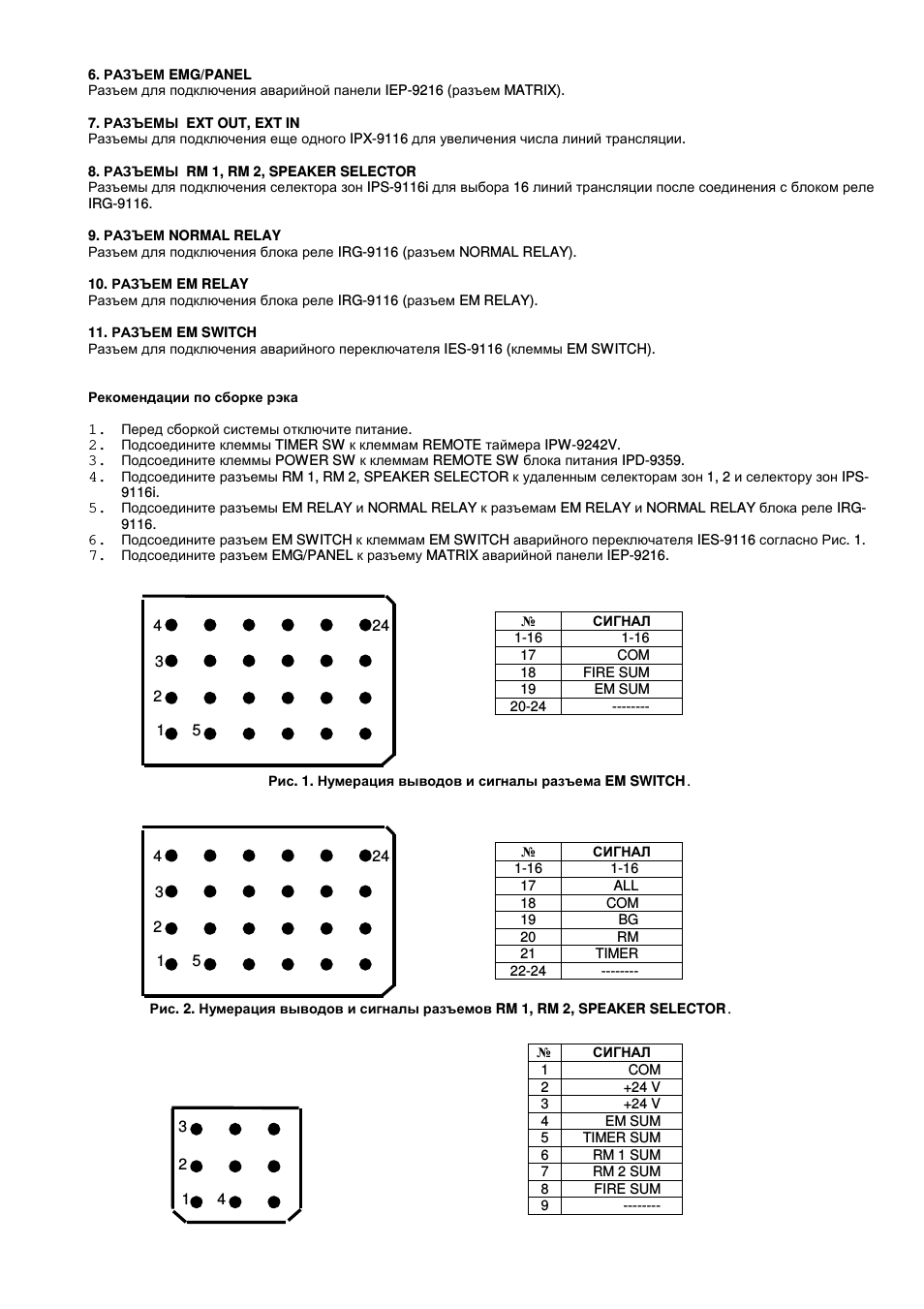

Инструкция по эксплуатации ROXTON INKEL IPX-9116 — страница 2

6 РАЗЪЕМ EMG/PANEL Разъем для подключения аварийной панели IEP-9216 (разъем MATRIX)

7 РАЗЪЕМЫ EXT OUT EXT IN Разъемы для подключения еще одного IPX-9116 для увеличения числа линий трансляции

8 РАЗЪЕМЫ RM 1 RM 2 SPEAKER SELECTOR Разъемы для подключения селектора зон IPS-9116i для выбора 16 линий трансляции после соединения с блоком реле

IRG-9116. 9 РАЗЪЕМ NORMAL RELAY Разъем для подключения блока реле IRG-9116 (разъем NORMAL RELAY)

10 РАЗЪЕМ EM RELAY Разъем для подключения блока реле IRG-9116 (разъем EM RELAY)

11 РАЗЪЕМ EM SWITCH Разъем для подключения аварийного переключателя IES-9116 (клеммы EM SWITCH)

Рекомендации по сборке рэка

Перед сборкой системы отключите питание 2

Подсоедините клеммы TIMER SW к клеммам REMOTE таймера IPW-9242V 3

Подсоедините клеммы POWER SW к клеммам REMOTE SW блока питания IPD-9359 4

Подсоедините разъемы RM 1 RM 2 SPEAKER SELECTOR к удаленным селекторам зон 1 2 и селектору зон IPS-

9116i 5

Подсоедините разъемы EM RELAY и NORMAL RELAY к разъемам EM RELAY и NORMAL RELAY блока реле IRG-

9116 6

Подсоедините разъем EM SWITCH к клеммам EM SWITCH аварийного переключателя IES-9116 согласно Рис 1 7

Подсоедините разъем EMG/PANEL к разъему MATRIX аварийной панели IEP-9216

СИГНАЛ 1-16 1-16 17

COM 18

FIRE SUM 19

EM SUM 20-24

СИГНАЛ 1-16 1-16 17

ALL 18

COM 19

BG 20

RM 21

TIMER 22-24

СИГНАЛ 1

COM 2

+24 V 3

+24 V 4

EM SUM 5

TIMER SUM 6

RM 1 SUM 7

RM 2 SUM 8

FIRE SUM 9

Рис 1 Нумерация выводов и сигналы разъема EM SWITCH.
p Рис 2 Нумерация выводов и сигналы разъемов RM 1 RM 2 SPEAKER SELECTOR. p>3 2 1 4 24 4 3 2 1 5 24 4 3 2 1 5
