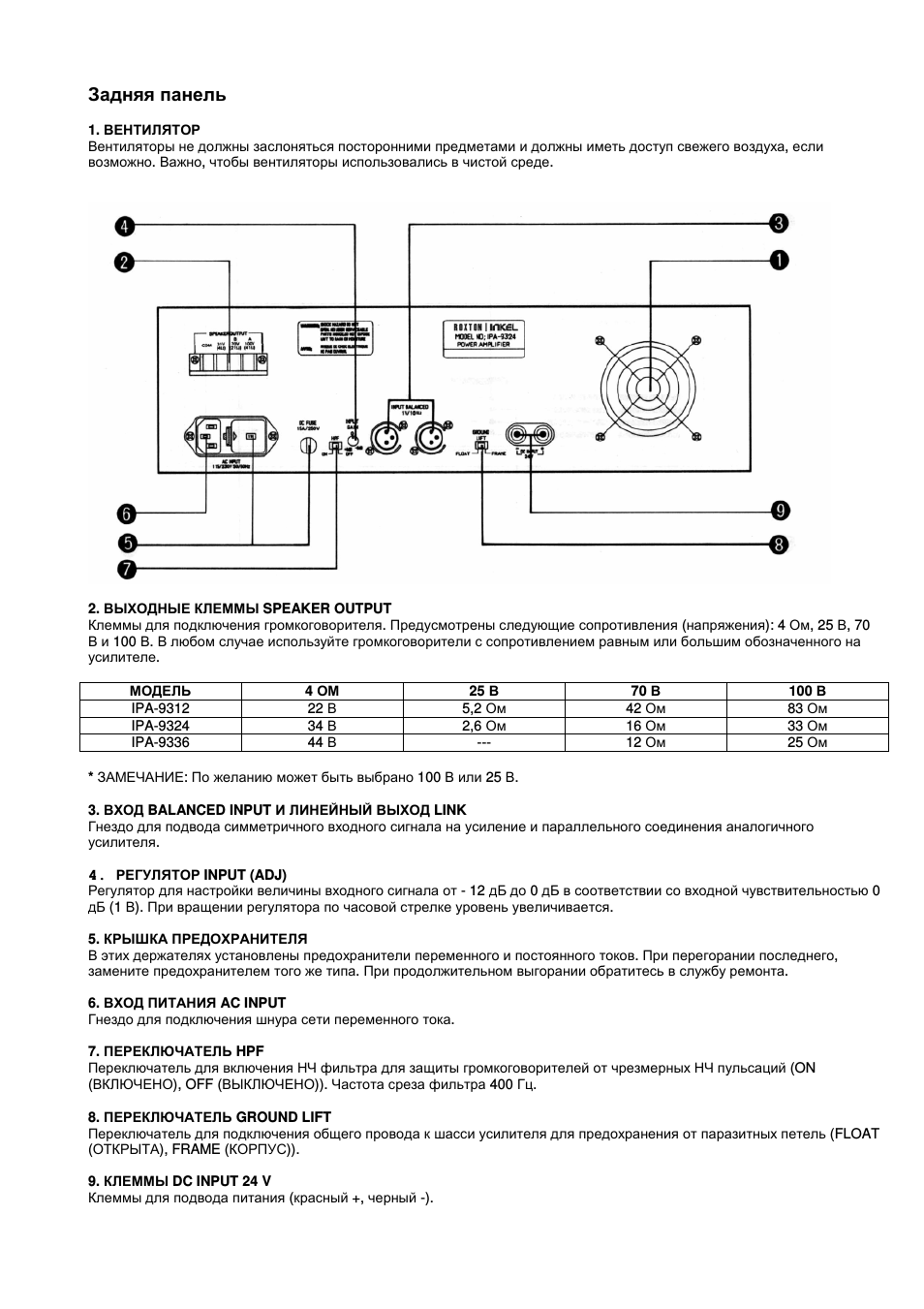

Инструкция по эксплуатации ROXTON INKEL IPA-9336 — страница 2

Задняя панель

1 ВЕНТИЛЯТОР Вентиляторы не должны заслоняться посторонними предметами и должны иметь доступ свежего воздуха если возможно

Важно чтобы вентиляторы использовались в чистой среде

2 ВЫХОДНЫЕ КЛЕММЫ SPEAKER OUTPUT Клеммы для подключения громкоговорителя Предусмотрены следующие сопротивления (напряжения): 4 Ом 25 В 70

и 100 В В любом случае используйте громкоговорители с сопротивлением равным или большим обозначенного на усилителе

МОДЕЛЬ

4 ОМ 25 В 70 В 100 В

IPA-9312 22 В 5,2 Ом 42 Ом 83 Ом

IPA-9324 34 В 2,6 Ом 16 Ом 33 Ом

IPA-9336 44 В

12 Ом 25 Ом

* ЗАМЕЧАНИЕ: По желанию может быть выбрано 100 В или 25 В. 3 ВХОД BALANCED INPUT И ЛИНЕЙНЫЙ ВЫХОД LINK Гнездо для подвода симметричного входного сигнала на усиление и параллельного соединения аналогичного усилителя

РЕГУЛЯТОР

INPUT (ADJ)

Регулятор для настройки величины входного сигнала от 12 дБ до 0 дБ в соответствии со входной чувствительностью 0 дБ

(1 В) При вращении регулятора по часовой стрелке уровень увеличивается

5 КРЫШКА ПРЕДОХРАНИТЕЛЯ В

этих держателях установлены предохранители переменного и постоянного токов При перегорании последнего замените предохранителем того же типа При продолжительном выгорании обратитесь в службу ремонта

6 ВХОД ПИТАНИЯ AC INPUT Гнездо для подключения шнура сети переменного тока

7 ПЕРЕКЛЮЧАТЕЛЬ HPF Переключатель для включения НЧ фильтра для защиты громкоговорителей от чрезмерных НЧ пульсаций (ON

(ВКЛЮЧЕНО) OFF (ВЫКЛЮЧЕНО)) Частота среза фильтра 400 Гц. 8 ПЕРЕКЛЮЧАТЕЛЬ GROUND LIFT Переключатель для подключения общего провода к шасси усилителя для предохранения от паразитных петель (FLOAT

(ОТКРЫТА) FRAME (КОРПУС)). 9 КЛЕММЫ DC INPUT 24 V Клеммы для подвода питания (красный + черный )
