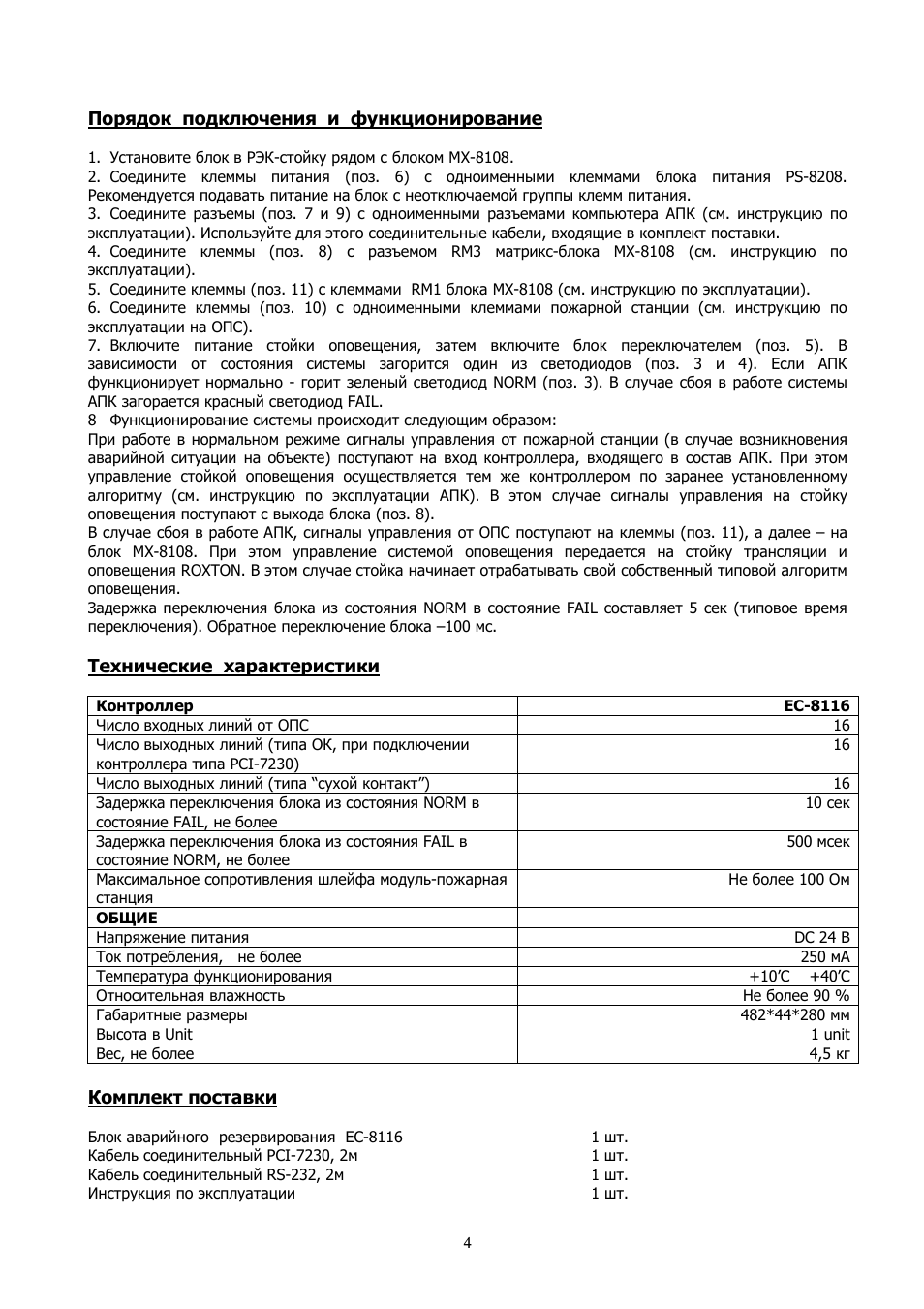

Порядок подключения и функционирование

1 Установите блок в РЭК-стойку рядом с блоком MX-8108. 2 Соедините клеммы питания (поз 6) с одноименными клеммами блока питания PS-8208. Рекомендуется подавать питание на блок с неотключаемой группы клемм питания. 3 Соедините разъемы (поз 7 и 9) с одноименными разъемами компьютера АПК (см инструкцию по эксплуатации) Используйте для этого соединительные кабели входящие в комплект поставки. 4 Соедините клеммы (поз 8) с разъемом RM3 матрикс-блока MX-8108 (см инструкцию по эксплуатации). 5 Соедините клеммы (поз 11) с клеммами RM1 блока MX-8108 (см инструкцию по эксплуатации). 6 Соедините клеммы (поз 10) с одноименными клеммами пожарной станции (см инструкцию по эксплуатации на ОПС). 7 Включите питание стойки оповещения затем включите блок переключателем (поз 5) В зависимости от состояния системы загорится один из светодиодов (поз 3 и 4) Если АПК функционирует нормально горит зеленый светодиод NORM (поз 3) В случае сбоя в работе системы АПК загорается красный светодиод FAIL. 8 Функционирование системы происходит следующим образом:
При работе в нормальном режиме сигналы управления от пожарной станции (в случае возникновения аварийной ситуации на объекте) поступают на вход контроллера входящего в состав АПК При этом управление стойкой оповещения осуществляется тем же контроллером по заранее установленному алгоритму (см инструкцию по эксплуатации АПК) В этом случае сигналы управления на стойку оповещения поступают с выхода блока (поз 8). В случае сбоя в работе АПК сигналы управления от ОПС поступают на клеммы (поз 11) а далее – на блок MX-8108 При этом управление системой оповещения передается на стойку трансляции и оповещения ROXTON В этом случае стойка начинает отрабатывать свой собственный типовой алгоритм оповещения Задержка переключения блока из состояния NORM в состояние FAIL составляет 5 сек (типовое время переключения) Обратное переключение блока –100 мс.

Технические характеристики

Контроллер

ЕС-8116

Число входных линий от ОПС 16

Число выходных линий (типа ОК при подключении контроллера типа PCI-7230) 16

Число выходных линий (типа “сухой контакт”) 16

Задержка переключения блока из состояния NORM в состояние FAIL не более 10 сек

Задержка переключения блока из состояния FAIL в состояние NORM не более 500 мсек

Максимальное сопротивления шлейфа модуль-пожарная станция

Не более 100 Ом

ОБЩИЕ

Напряжение питания

DC 24 В

Ток потребления не более 250 мА

Температура функционирования

+10’C +40’C

Относительная влажность

Не более 90 %

Габаритные размеры Высота в Unit 482*44*280 мм 1 unit

Вес не более 4,5 кг

Комплект поставки

Блок аварийного резервирования ЕС-8116 1 шт

Кабель соединительный PCI-7230 2м 1 шт

Кабель соединительный RS-232 2м 1 шт

Инструкция по эксплуатации 1 шт
