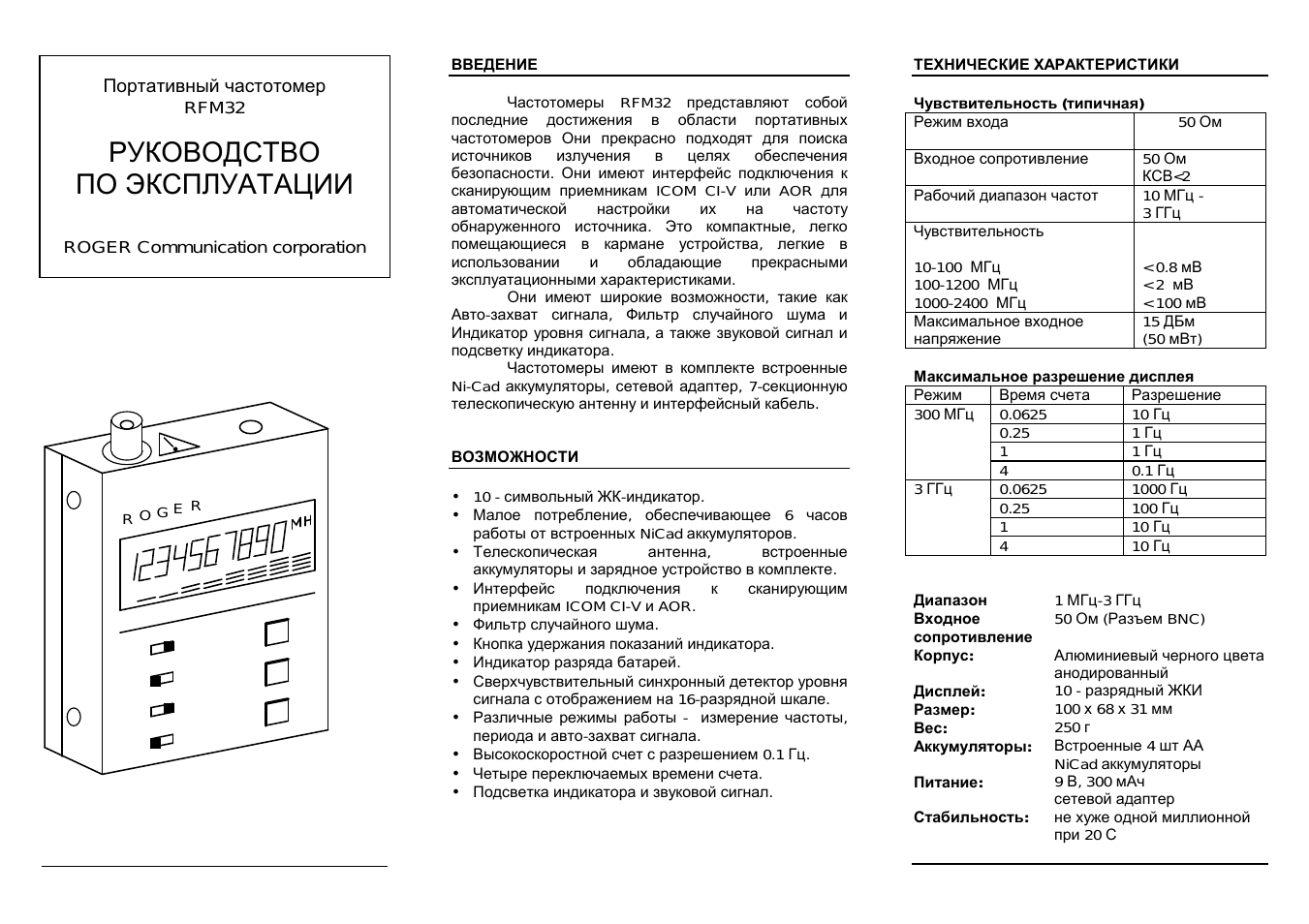

Инструкция по эксплуатации Roger RFM-32

Портативный частотомер

RFM32

РУКОВОДСТВО

ЭКСПЛУАТАЦИИ

ROGER Communication corporation

ВВЕДЕНИЕ

Частотомеры

RFM32 представляют собой последние достижения в

области портативных частотомеров

Они прекрасно подходят для поиска источников излучения в

целях обеспечения безопасности

Они имеют интерфейс подключения к

сканирующим приемникам

ICOM CI-V или

AOR для автоматической настройки их на частоту обнаруженного источника

Это компактные легко помещающиеся в

кармане устройства легкие в

использовании и

обладающие прекрасными эксплуатационными характеристиками

Они имеют широкие возможности такие как

Авто

захват сигнала

Фильтр случайного шума и

Индикатор уровня сигнала а также звуковой сигнал и

подсветку индикатора

Частотомеры имеют в

комплекте встроенные

Ni-Cad аккумуляторы сетевой адаптер

секционную телескопическую антенну и

интерфейсный кабель

ВОЗМОЖНОСТИ

10 символьный

индикатор

Малое потребление обеспечивающее

6 часов работы от встроенных

NiCad аккумуляторов

Телескопическая антенна встроенные аккумуляторы и

зарядное устройство в

комплекте

Интерфейс подключения к

сканирующим приемникам

ICOM CI-V и

AOR

Фильтр случайного шума

Кнопка удержания показаний индикатора

Индикатор разряда батарей

Сверхчувствительный синхронный детектор уровня сигнала с

отображением на

16-

разрядной шкале

Различные режимы работы

измерение частоты периода и

авто

захват сигнала

Высокоскоростной счет с

разрешением

0.1

Четыре переключаемых времени счета

Подсветка индикатора и

звуковой сигнал

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Чувствительность

типичная

Режим входа

Входное сопротивление

Рабочий диапазон частот

Чувствительность

10-100

100-1200

1000-2400

Максимальное входное напряжение

ДБм (50 мВт

Максимальное разрешение дисплея

Режим

Время счета

Разрешение

0.0625 10

0.25 1

4 0.1

0.0625 1000

0.25 100

1 10

4 10

Диапазон

Входное сопротивление

Разъем

BNC)

Корпус

Алюминиевый черного цвета анодированный

Дисплей

: 10 разрядный

Размер

: 100 х

68 х

31 мм

: 250 г

Аккумуляторы

Встроенные

4 шт

NiCad аккумуляторы

Питание

300 мАч сетевой адаптер

Стабильность

: не хуже одной миллионной при
