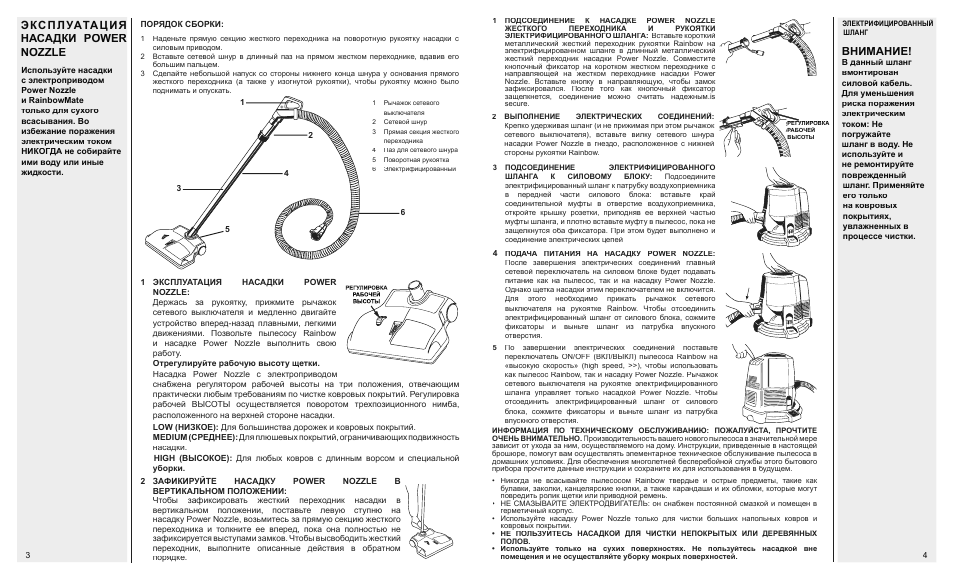

Инструкция по эксплуатации Rainbow Power Nozzle (e2) — страница 3

ЭКСПЛУАТАЦИЯ

НАСАДКИ POWER

NOZZLE

Используйте насадки с электроприводом

Power Nozzle и RainbowMate только для сухого всасывания Во избежание поражения электрическим током

НИКОГДА не собирайте ими воду или иные жидкости.

1 Рычажок сетевого выключателя

2 Сетевой шнур 3 Прямая секция жесткого переходника

4 Паз для сетевого шнура 5 Поворотная рукоятка 6 Электрифицированный 3

ПОРЯДОК СБОРКИ:

1 Наденьте прямую секцию жесткого переходника на поворотную рукоятку насадки с силовым приводом.

2 Вставьте сетевой шнур в длинный паз на прямом жестком переходнике вдавив его большим пальцем.

3 Сделайте небольшой напуск со стороны нижнего конца шнура у основания прямого жесткого переходника (а также у изогнутой рукоятки) чтобы рукоятку можно было поднимать и опускать.

1 ЭКСПЛУАТАЦИЯ

НАСАДКИ

POWER

NOZZLE:

Держась за рукоятку прижмите рычажок сетевого выключателя и медленно двигайте устройство вперед-назад плавными легкими движениями Позвольте пылесосу Rainbow и насадке Power Nozzle выполнить свою работу

Отрегулируйте рабочую высоту щетки

Насадка Power Nozzle с электроприводом снабжена регулятором рабочей высоты на три положения отвечающим практически любым требованиям по чистке ковровых покрытий Регулировка рабочей ВЫСОТЫ осуществляется поворотом трехпозиционного нимба расположенного на верхней стороне насадки LOW (НИЗКОЕ): Для большинства дорожек и ковровых покрытий.

MEDIUM (СРЕДНЕЕ): Для плюшевых покрытий ограничивающих подвижность насадки.

HIGH (ВЫСОКОЕ): Для любых ковров с длинным ворсом и специальной уборки.

2 ЗАФИКИРУЙТЕ

НАСАДКУ

POWER

NOZZLE

ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ:

Чтобы зафиксировать жесткий переходник насадки в вертикальном положении поставьте левую ступню на насадку Power Nozzle возьмитесь за прямую секцию жесткого переходника и толкните ее вперед пока она полностью не зафиксируется выступами замков Чтобы высвободить жесткий переходник выполните описанные действия в обратном порядке.

1 ПОДСОЕДИНЕНИЕ К НАСАДКЕ POWER NOZZLE

ЖЕСТКОГО

ПЕРЕХОДНИКА

РУКОЯТКИ

ЭЛЕКТРИФИЦИРОВАННОГО ШЛАНГА: Вставьте короткий металлический жесткий переходник рукоятки Rainbow на электрифицированном шланге в длинный металлический жесткий переходник насадки Power Nozzle Совместите кнопочный фиксатор на коротком жестком переходнике с направляющей на жестком переходнике насадки Power

Nozzle Вставьте кнопку в направляющую чтобы замок зафиксировался После того как кнопочный фиксатор защелкнется соединение можно считать надежным.is secure.

SWITCH

ACTUA

2 ВЫПОЛНЕНИЕ

ЭЛЕКТРИЧЕСКИХ

СОЕДИНЕНИЙ:

Крепко удерживая шланг (и не прижимая при этом рычажок сетевого выключателя) вставьте вилку сетевого шнура насадки Power Nozzle в гнездо расположенное с нижней стороны рукоятки Rainbow.

3 ПОДСОЕДИНЕНИЕ

ЭЛЕКТРИФИЦИРОВАННОГО

ШЛАНГА К СИЛОВОМУ БЛОКУ: Подсоедините электрифицированный шланг к патрубку воздухоприемника в передней части силового блока: вставьте край соединительной муфты в отверстие воздухоприемника откройте крышку розетки приподняв ее верхней частью муфты шланга и плотно вставьте муфту в пылесос пока не защелкнутся оба фиксатора При этом будет выполнено и соединение электрических цепей.

ИНФОРМАЦИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ: ПОЖАЛУЙСТА ПРОЧТИТЕ

ОЧЕНЬ ВНИМАТЕЛЬНО Производительность вашего нового пылесоса в значительной мере зависит от ухода за ним осуществляемого на дому Инструкции приведенные в настоящей брошюре помогут вам осуществлять элементарное техническое обслуживание пылесоса в домашних условиях Для обеспечения многолетней бесперебойной службы этого бытового прибора прочтите данные инструкции и сохраните их для использования в будущем.

- Никогда не всасывайте пылесосом Rainbow твердые и острые предметы такие как булавки заколки канцелярские кнопки а также карандаши и их обломки которые могут повредить ролик щетки или приводной ремень.

• НЕ СМАЗЫВАЙТЕ ЭЛЕКТРОДВИГАТЕЛЬ: он снабжен постоянной смазкой и помещен в повредить ролик щетки или приводной ремень.

повредить ролик щетки или приводной ремень.

герметичный корпус.

• Используйте насадку Power Nozzle только для чистки больших напольных ковров и ковровых покрытий.

• НЕ ПОЛЬЗУЙТЕСЬ НАСАДКОЙ ДЛЯ ЧИСТКИ НЕПОКРЫТЫХ ИЛИ ДЕРЕВЯННЫХ ковровых покрытий.

ковровых покрытий ПОЛОВ.

• Используйте только на сухих поверхностях Не пользуйтесь насадкой вне помещения и не осуществляйте уборку мокрых поверхностей.

ПОДАЧА ПИТАНИЯ НА НАСАДКУ POWER NOZZLE:

После завершения электрических соединений главный сетевой переключатель на силовом блоке будет подавать питание как на пылесос так и на насадку Power Nozzle

Однако щетка насадки этим переключателем не включится

Для этого необходимо прижать рычажок сетевого выключателя на рукоятке Rainbow Чтобы отсоединить электрифицированный шланг от силового блока сожмите фиксаторы и выньте шланг из патрубка впускного отверстия.

5 По завершении электрических соединений поставьте переключатель ON/OFF (ВКЛ/ВЫКЛ) пылесоса Rainbow на

«высокую скорость» (high speed >>) чтобы использовать как пылесос Rainbow так и насадку Power Nozzle Рычажок сетевого выключателя на рукоятке электрифицированного шланга управляет только насадкой Power Nozzle Чтобы отсоединить электрифицированный шланг от силового блока сожмите фиксаторы и выньте шланг из патрубка впускного отверстия.

ЭЛЕКТРИФИЦИРОВАННЫЙ

ШЛАНГ

ВНИМАНИЕ!

В данный шланг вмонтирован силовой кабель

Для уменьшения риска поражения электрическим током: Не погружайте шланг в воду Не используйте и не ремонтируйте поврежденный шланг Применяйте его только на ковровых покрытиях увлажненных в процессе чистки.

РЕГУЛИРОВКА

РЕГУЛИРОВКА

РАБОЧЕЙ

ВЫСОТЫ
