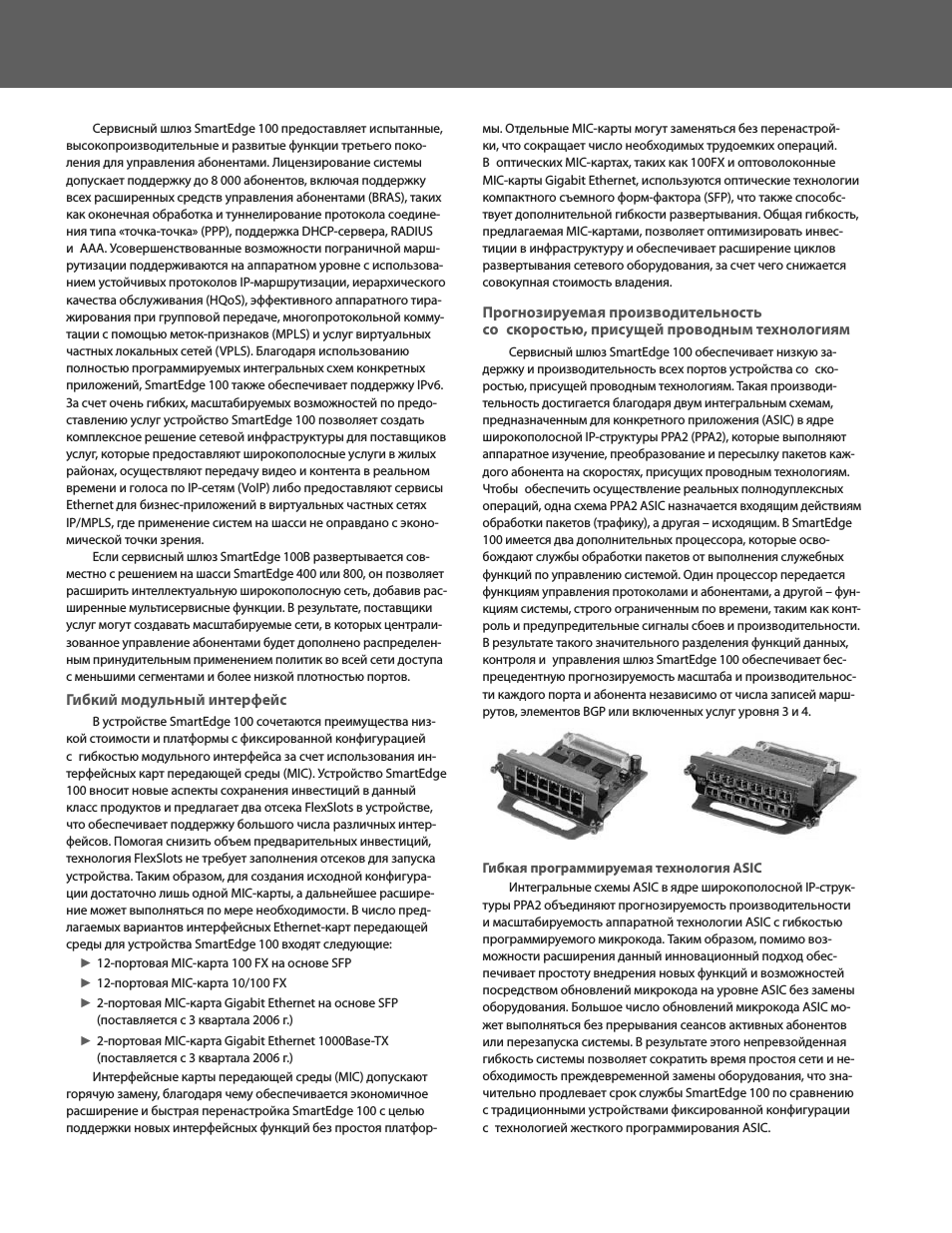

Инструкция по эксплуатации QTECH SmartEdge 100 — страница 2

Сервисный шлюз SmartEdge 100 предоставляет испытанные высокопроизводительные и развитые функции третьего поколения для управления абонентами Лицензирование системы допускает поддержку до 8 000 абонентов включая поддержку всех расширенных средств управления абонентами (BRAS) таких как оконечная обработка и туннелирование протокола соединения типа «точка-точка» (PPP) поддержка DHCP-сервера RADIUS и AAA Усовершенствованные возможности пограничной маршрутизации поддерживаются на аппаратном уровне с использованием устойчивых протоколов IP-маршрутизации иерархического качества обслуживания (HQoS) эффективного аппаратного тиражирования при групповой передаче многопротокольной коммутации с помощью меток-признаков (MPLS) и услуг виртуальных частных локальных сетей (VPLS) Благодаря использованию полностью программируемых интегральных схем конкретных приложений SmartEdge 100 также обеспечивает поддержку IPv6. За счет очень гибких масштабируемых возможностей по предоставлению услуг устройство SmartEdge 100 позволяет создать комплексное решение сетевой инфраструктуры для поставщиков услуг которые предоставляют широкополосные услуги в жилых районах осуществляют передачу видео и контента в реальном времени и голоса по IP-сетям (VoIP) либо предоставляют сервисы Ethernet для бизнес-приложений в виртуальных частных сетях IP/MPLS где применение систем на шасси не оправдано с экономической точки зрения.

Если сервисный шлюз SmartEdge 100В развертывается совместно с решением на шасси SmartEdge 400 или 800 он позволяет расширить интеллектуальную широкополосную сеть добавив расширенные мультисервисные функции В результате поставщики услуг могут создавать масштабируемые сети в которых централизованное управление абонентами будет дополнено распределенным принудительным применением политик во всей сети доступа с меньшими сегментами и более низкой плотностью портов.

Гибкий модульный интерфейс

В устройстве SmartEdge 100 сочетаются преимущества низкой стоимости и платформы с фиксированной конфигурацией с гибкостью модульного интерфейса за счет использования интерфейсных карт передающей среды (MIC) Устройство SmartEdge 100 вносит новые аспекты сохранения инвестиций в данный класс продуктов и предлагает два отсека FlexSlots в устройстве что обеспечивает поддержку большого числа различных интерфейсов Помогая снизить объем предварительных инвестиций технология FlexSlots не требует заполнения отсеков для запуска устройства Таким образом для создания исходной конфигурации достаточно лишь одной MIC-карты а дальнейшее расширение может выполняться по мере необходимости В число предлагаемых вариантов интерфейсных Ethernet-карт передающей среды для устройства SmartEdge 100 входят следующие:

12-портовая MIC-карта 100 FX на основе SFP

12-портовая MIC-карта 10/100 FX

2-портовая MIC-карта Gigabit Ethernet на основе SFP

(поставляется с 3 квартала 2006 г.)

2-портовая MIC-карта Gigabit Ethernet 1000Base-TX

(поставляется с 3 квартала 2006 г.)

Интерфейсные карты передающей среды (MIC) допускают горячую замену благодаря чему обеспечивается экономичное расширение и быстрая перенастройка SmartEdge 100 с целью поддержки новых интерфейсных функций без простоя платфор-

мы Отдельные MIC-карты могут заменяться без перенастройки что сокращает число необходимых трудоемких операций В оптических MIC-картах таких как 100FX и оптоволоконные MIC-карты Gigabit Ethernet используются оптические технологии компактного съемного форм-фактора (SFP) что также способствует дополнительной гибкости развертывания Общая гибкость предлагаемая MIC-картами позволяет оптимизировать инвестиции в инфраструктуру и обеспечивает расширение циклов развертывания сетевого оборудования за счет чего снижается совокупная стоимость владения.

Прогнозируемая производительность со скоростью присущей проводным технологиям

Сервисный шлюз SmartEdge 100 обеспечивает низкую задержку и производительность всех портов устройства со скоростью присущей проводным технологиям Такая производительность достигается благодаря двум интегральным схемам пред назначенным для конкретного приложения (ASIC) в ядре широкополосной IP-структуры PPA2 (PPA2) которые выполняют аппаратное изучение преобразование и пересылку пакетов каждого абонента на скоростях присущих проводным технологиям Чтобы обеспечить осуществление реальных полнодуплексных операций одна схема PPA2 ASIC назначается входящим действиям обработки пакетов (трафику) а другая – исходящим В SmartEdge 100 имеется два дополнительных процессора которые освобождают службы обработки пакетов от выполнения служебных функций по управлению системой Один процессор передается функциям управления протоколами и абонентами а другой – функциям системы строго ограниченным по времени таким как контроль и предупредительные сигналы сбоев и производительности В результате такого значительного разделения функций данных контроля и управления шлюз SmartEdge 100 обеспечивает беспрецедентную прогнозируемость масштаба и производительности каждого порта и абонента независимо от числа записей маршрутов элементов BGP или включенных услуг уровня 3 и 4.

Гибкая программируемая технология ASIC

Интегральные схемы ASIC в ядре широкополосной IP-структуры PPA2 объединяют прогнозируемость производительности и масштабируемость аппаратной технологии ASIC с гибкостью программируемого микрокода Таким образом помимо возможности расширения данный инновационный подход обеспечивает простоту внедрения новых функций и возможностей посредством обновлений микрокода на уровне ASIC без замены оборудования Большое число обновлений микрокода ASIC может выполняться без прерывания сеансов активных абонентов или перезапуска системы В результате этого непревзойденная гибкость системы позволяет сократить время простоя сети и необходимость преждевременной замены оборудования что значительно продлевает срок службы SmartEdge 100 по сравнению с традиционными устройствами фиксированной конфигурации с технологией жесткого программирования ASIC.
