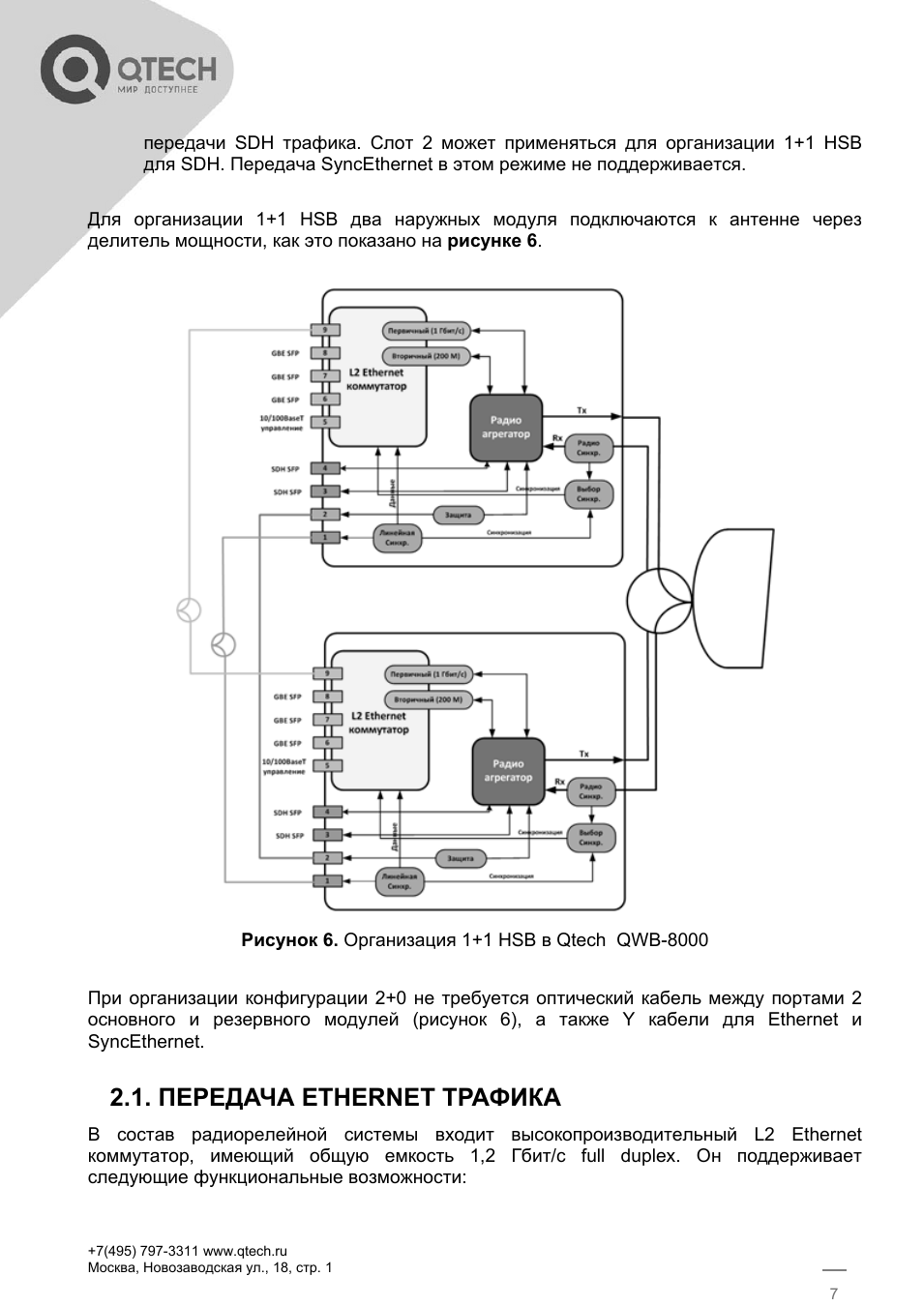

7 передачи SDH трафика Cлот 2 может применяться для организации 1+1 HSB для SDH Передача SyncEthernet в этом режиме не поддерживается

Для организации 1+1 HSB два наружных модуля подключаются к антенне через делитель мощности как это показано на рисунке 6.

Рисунок 6 Организация 1+1 HSB в Qtech QWB-8000

При организации конфигурации 2+0 не требуется оптический кабель между портами 2 основного и резервного модулей (рисунок 6) а также Y кабели для Ethernet и SyncEthernet 2.1 ПЕРЕДАЧА ETHERNET ТРАФИКА

В состав радиорелейной системы входит высокопроизводительный L2 Ethernet коммутатор имеющий общую емкость 1,2 Гбит/с full duplex Он поддерживает следующие функциональные возможности:
