Pyccкий

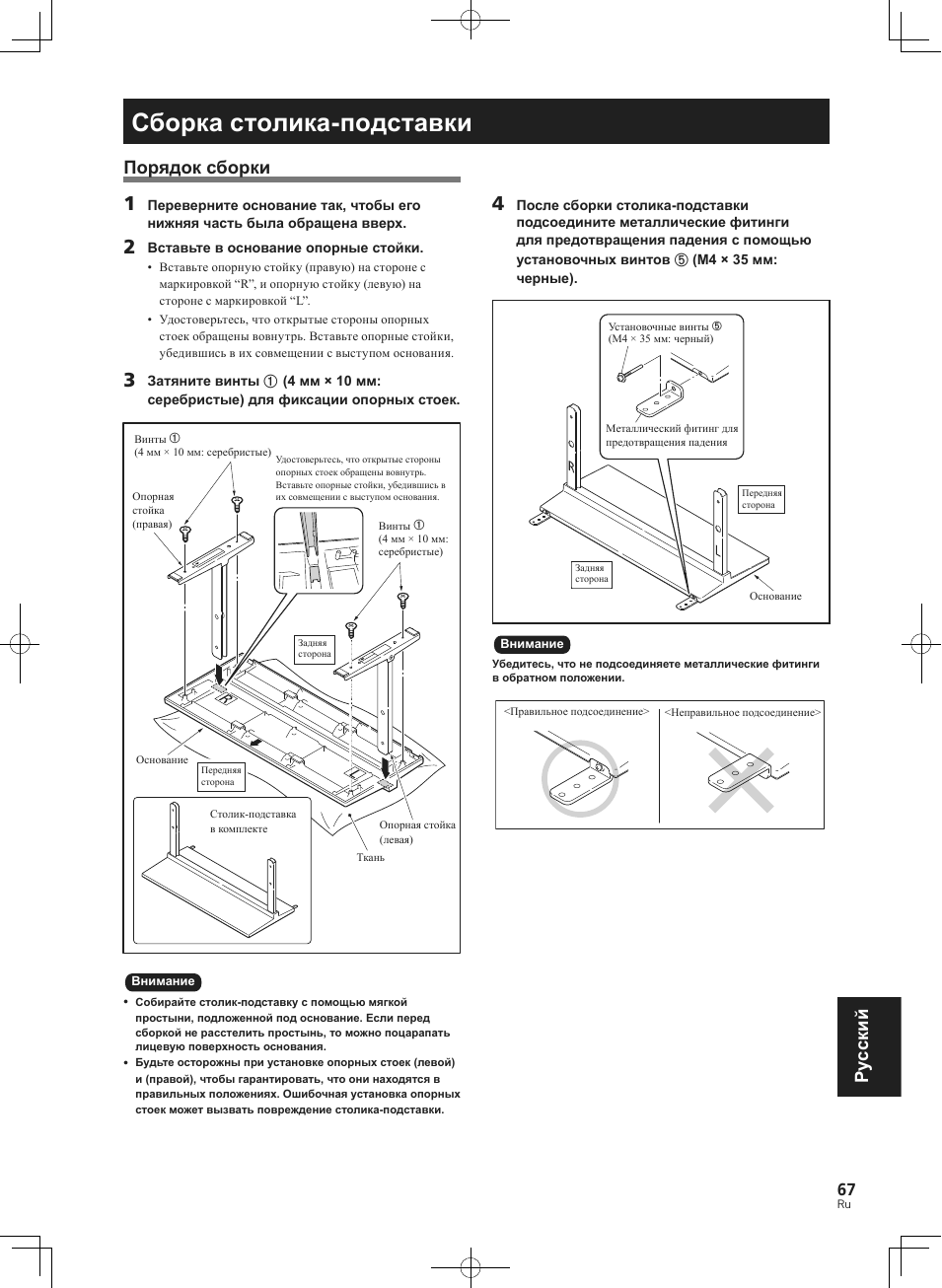

Сборка столика-подставки

Порядок сборки

Переверните основание так чтобы его нижняя часть была обращена вверх.

Вставьте в основание опорные стойки.

• Вставьте опорную стойку (правую) на стороне с маркировкой “R” и опорную стойку (левую) на стороне с маркировкой “L”.

• Удостоверьтесь что открытые стороны опорных стоек обращены вовнутрь Вставьте опорные стойки убедившись в их совмещении с выступом основания.

Затяните винты

(4 мм × 10 мм: серебристые) для фиксации опорных стоек.

Ткань

Винты�

(4 мм × 10 мм: серебристые)

Винты�

(4 мм × 10 мм: серебристые)

Опорная стойка (левая)

Опорная стойка (правая)

Удостоверьтесь что открытые стороны опорных стоек обращены вовнутрь

Вставьте опорные стойки убедившись в их совмещении с выступом основания.

Основание

Задняя сторона

Столик-подставка в комплекте

Передняя сторона

Внимание

• Собирайте столик-подставку с помощью мягкой простыни подложенной под основание Если перед сборкой не расстелить простынь то можно поцарапать лицевую поверхность основания.

• Будьте осторожны при установке опорных стоек (левой)
и (правой) чтобы гарантировать что они находятся в правильных положениях Ошибочная установка опорных стоек может вызвать повреждение столика-подставки.

После сборки столика-подставки подсоедините металлические фитинги для предотвращения падения с помощью установочных винтов

(M4 × 35 мм: черные).

Металлический фитинг для предотвращения падения

Основание

Установочные винты

(M4 × 35 мм: черный)

Задняя сторона

Передняя сторона

Внимание

Убедитесь что не подсоединяете металлические фитинги в обратном положении.
