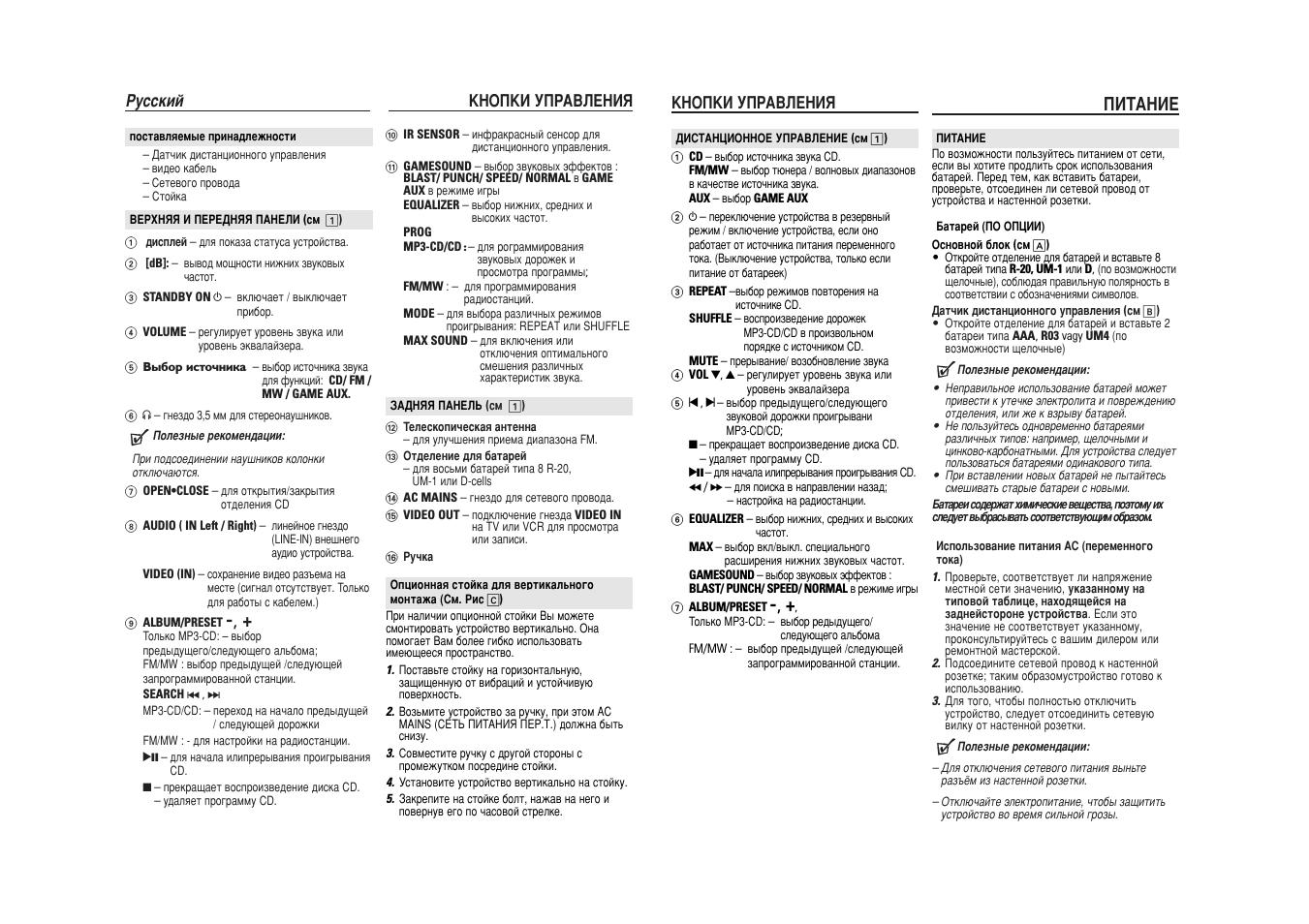

Инструкция по эксплуатации Philips AZ2537 — страница 3

Русский поставляемые принадлежности

Датчик дистанционного управления видео кабель Сетевого провода Стойка

ВЕРХНЯЯ И ПЕРЕДНЯЯ ПАНЕЛИ (см 1)

® дисплей

для показа статуса устройства.

[dB]:

вывод мощности нижних звуковых частот.

STANDBY ON

Ф включает выключает прибор.

VOLUME

регулирует уровень звука или уровень эквалайзера.

5 Выбор источника

выбор источника звука для функций:

CD FM

MW GAME AUX.

® P гнездо 3,5 мм для стереонаушников.

^ Полезные рекомендации:

При подсоединении наушников колонки отключаются.

OPEN»CLOSE

для открытия/закрытия отделения CD

AUDIO ( IN Left Right)

линейное гнездо (LINE-IN) внешнего аудио устройства.

VIDEO (IN)

сохранение видео разъема на месте (сигнал отсутствует Только для работы с кабелем.)

ALBUM/PRESET

Только MP3-CD: выбор предыдущего/следующего альбома;
FM/MW : выбор предыдущей следующей запрограммированной станции.

SEARCH ^

MP3-CD/CD: переход на начало предыдущей

следующей дорожки

FM/MW : для настройки на радиостанции.

для начала илипрерывания проигрывания

прекращает воспроизведение диска CD.

удаляет программу CD.

КНОПКИ УПРАВЛЕНИЯ

IR SENSOR

инфракрасный сенсор для дистанционного управления.

GAMESOUND

выбор звуковых эффектов :

BLAST PUNCH SPEED NORMAL в

GAME

AUX в режиме игры

EQUALIZER

выбор нижних средних и высоких частот.

PROG

MP3-CD/CD

: для рограммирования звуковых дорожек и просмотра программы;

FM/MW

: для программирования радиостанций.

MODE

для выбора различных режимов проигрывания: REPEAT или SHUFFLE

MAX SOUND

для включения или отключения оптимального смешения различных характеристик звука.

ЗАДНЯЯ ПАНЕЛЬ (см 1)

Телескопическая антенна

для улучшения приема диапазона FM.

Отделение для батарей

для восьми батарей типа 8 R-20,

UM-1 или D-cells

$ AC MAINS

гнездо для сетевого провода.

% VIDEO OUT

подключение гнезда

VIDEO IN на Tv или VCR для просмотра или записи.

@ Ручка

Опционная стойка для вертикального монтажа (См Рис C)

При наличии опционной стойки Вы можете смонтировать устройство вертикально Она помогает Вам более гибко использовать имеющееся пространство.

1 Поставьте стойку на горизонтальную защищенную от вибраций и устойчивую поверхность.

2 Возьмите устройство за ручку при этом AC

MAINS (СЕТЬ ПИТАНИЯ ПЕР.Т.) должна быть снизу.

3 Совместите ручку с другой стороны с промежутком посредине стойки.

4 Установите устройство вертикально на стойку.

5 Закрепите на стойке болт нажав на него и повернув его по часовой стрелке.

КНОПКИ УПРАВЛЕНИЯ

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ (см 1)

выбор источника звука CD.

FM/MW

выбор тюнера волновых диапазонов в качестве источника звука.

выбор

GAME AUX

@ Ф переключение устройства в резервный режим включение устройства если оно работает от источника питания переменного тока (Выключение устройства только если питание от батареек)

REPEAT

-выбор режимов повторения на источнике CD.

SHUFFLE

воспроизведение дорожек

MP3-CD/CD в произвольном порядке с источником CD.

MUTE

прерывание возобновление звука

VOL 4

регулирует уровень звука или уровень эквалайзера

выбор предыдущего/следующего звуковой дорожки проигрывани MP3-CD/CD;

прекращает воспроизведение диска CD.

удаляет программу CD.

для начала илипрерывания проигрывания CD 5

для поиска в направлении назад;

настройка на радиостанции.

EQUALIZER

выбор нижних средних и высоких частот.

выбор вкл/выкл специального расширения нижних звуковых частот

GAMESOUND

выбор звуковых эффектов :

BLAST PUNCH SPEED NORMAL в режиме игры

ALBUM/PRESET

Только MP3-CD: выбор редыдущего следующего альбома

FM/MW : выбор предыдущей следующей запрограммированной станции.

ПИТАНИЕ

ПИТАНИЕ

По возможности пользуйтесь питанием от сети если вы хотите продлить срок использования батарей Перед тем как вставить батареи проверьте отсоединен ли сетевой провод от устройства и настенной розетки.

Батарей (ПО ОПЦИИ)

Основной блок (см А)

• Откройте отделение для батарей и вставьте 8 батарей типа

Р-20 иМ-1 или

(по возможности щелочные) соблюдая правильную полярность в соответствии с обозначениями символов.

Датчик дистанционного управления (см В)

• Откройте отделение для батарей и вставьте 2 батареи типа

Р03 узду иМ4

(по возможности щелочные)

^ Полезные рекомендации:

• Неправильное использование батарей может привести к утечке электролита и повреждению отделения или же к взрыву батарей.

• Не пользуйтесь одновременно батареями различных типов: например щелочными и цинково-карбонатными Для устройства следует пользоваться батареями одинакового типа.

• При вставлении новых батарей не пытайтесь смешивать старые батареи с новыми.

Батареи со^жатхимические вещества^ позго^ их слезет выбрасывать соатветсгвук^им обра^м.

Использование питания АС (переменного тока)

1 Проверьте соответствует ли напряжение местной сети значению указанному на типовой таблице находящейся на заднейстороне устройства

Если это значение не соответствует указанному проконсультируйтесь с вашим дилером или ремонтной мастерской.

2 Подсоедините сетевой провод к настенной розетке; таким образомустройство готово к использованию.

3 Для того чтобы полностью отключить устройство следует отсоединить сетевую вилку от настенной розетки.

^ Полезные рекомендации:

Для отключения сетевого питания выньте разъём из настенной розетки.

Отключайте электропитание чтобы защитить устройство во время сильной грозы.
