1. Отключите зажигание автомобиля.

2. Установите камеры на автомобиль.

3. Подключите видео выходы камер к соответствующим

разъемам видео входов основного блока (Рис.2).

4. Подключите разъемы питания камер к соответствую-

щим разъемам питания камер на основном блоке (Рис.2).

5. Подключите сигналы автоматического переключе-

нием камер (см. Табл. 1).

Пин 5 - Фиолетовый провод - подключить к (+) сигнала

правого поворота. Автоматическое включение правой

камеры.

Пин 6 - Серый провод – подключить (+) лампы заднего

хода. Автоматическое включение камеры заднего вида.

Пин 7 - Коричневый провод - подключить к (+) сигнала

левого поворота. Автоматическое включение левой

камеры.

6. При необходимости подключите выходной видео

сигнал с блока на внешний монитор.

7. Выберите чистое, сухое место для установки блока.

Закрепите основной блок.

8. Вставьте SD карту в блок.

9. Подключите питание блока (см. Табл. 1).

Пин 1 - АСС - красный - Зажигание

Пин 2 - GND - черный - Соединить с массой

Пин 3 - BATT - желтый - Питание 12-24В

10. Включите зажигание: блок начнет запись по всем 4-м

каналам.

     

2.    (SYS  PWR).

(См. Рис. 1)

3.   (Video In&Out).

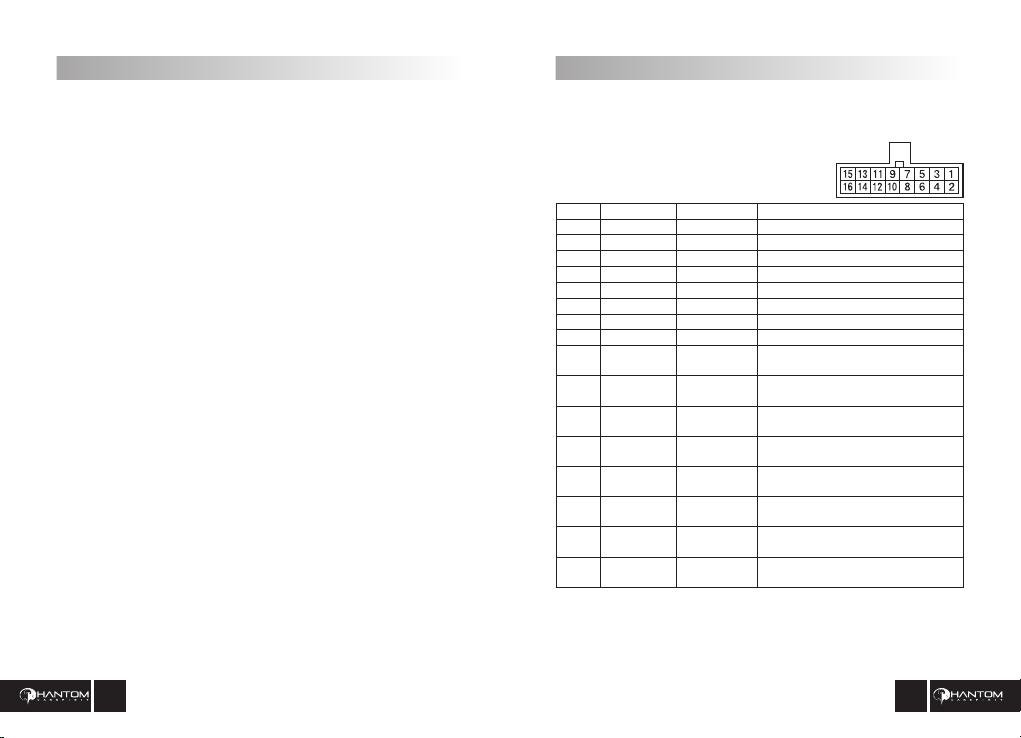

Табл. 2. Разъем видео.

№ пина Обозначение Цвет провода Назначение

1 NULL Нет Не используется

2 VIDEO OUT Красный Видео выход

3 FRONT Желтый Видео вход - передняя камера

4 BACK Желтый Видео вход - камера заднего вида

5 RIGHT Желтый Видео вход - правая камера

6 LEFT Желтый Видео вход - левая камера

7 NULL Нет Не используется

8 NULL Нет Не используется

9 GND Черный Земля: кабель питания левой

камеры

10 DC (+12V) Серый Питание: кабель питания камеры

переднего обзора

11 GND Черный Земля: кабель питания камеры

заднего вида

12 DC (+12V) Серый Питание: кабель питания камеры

заднего вида

13 GND Черный Земля: кабель питания правой

камеры

14 DC (+12V) Серый Питание: кабель питания правой

камеры

15 GND Черный Земля: кабель питания камеры

переднего обзора

16 DC (+12V) Серый Питание: кабель питания левой

камеры

 .

Представляет из себя косу из 4-х видео входов с отдельными

кабелями питания для камер и видео выход на монитор.
