Инструкция PHANTOM BS-2520 — страница 2

Инструкция ФорматPDF Размер3,59 МБ Страниц4 КатегорияДатчики парковки ДобавилMaxReader7

Инструкция для PHANTOM BS-2520 на русском языке. Документ можно использовать для ознакомления с информацией, относящейся к данной модели.

Инструкция представлена в формате PDF, просмотр, скачивание на компьютер, смартфон бесплатно. Возможность печати зависит от используемой программы и настроек устройства. Содержание, структура и объём документа могут различаться в зависимости от модели, версии и редакции руководства. Перед использованием рекомендуется убедиться, что инструкция соответствует вашей модели.

← Назад
/ 4
Вперёд →
6
5
4
3
2
1
0.90 S
0.75 S≤0.90
0.65 S≤0.75
0.50 S≤0.65
0.40 S≤0.50
0.0≤S≤0.40
1.20 S
0.90 S≤1.20
0.75 S≤0.90
0.65 S≤0.75
0.50 S≤0.65
0.40 S≤0.50
0.0≤S≤0.40
6
5
4
3
2
1
2.2 Задние датчики

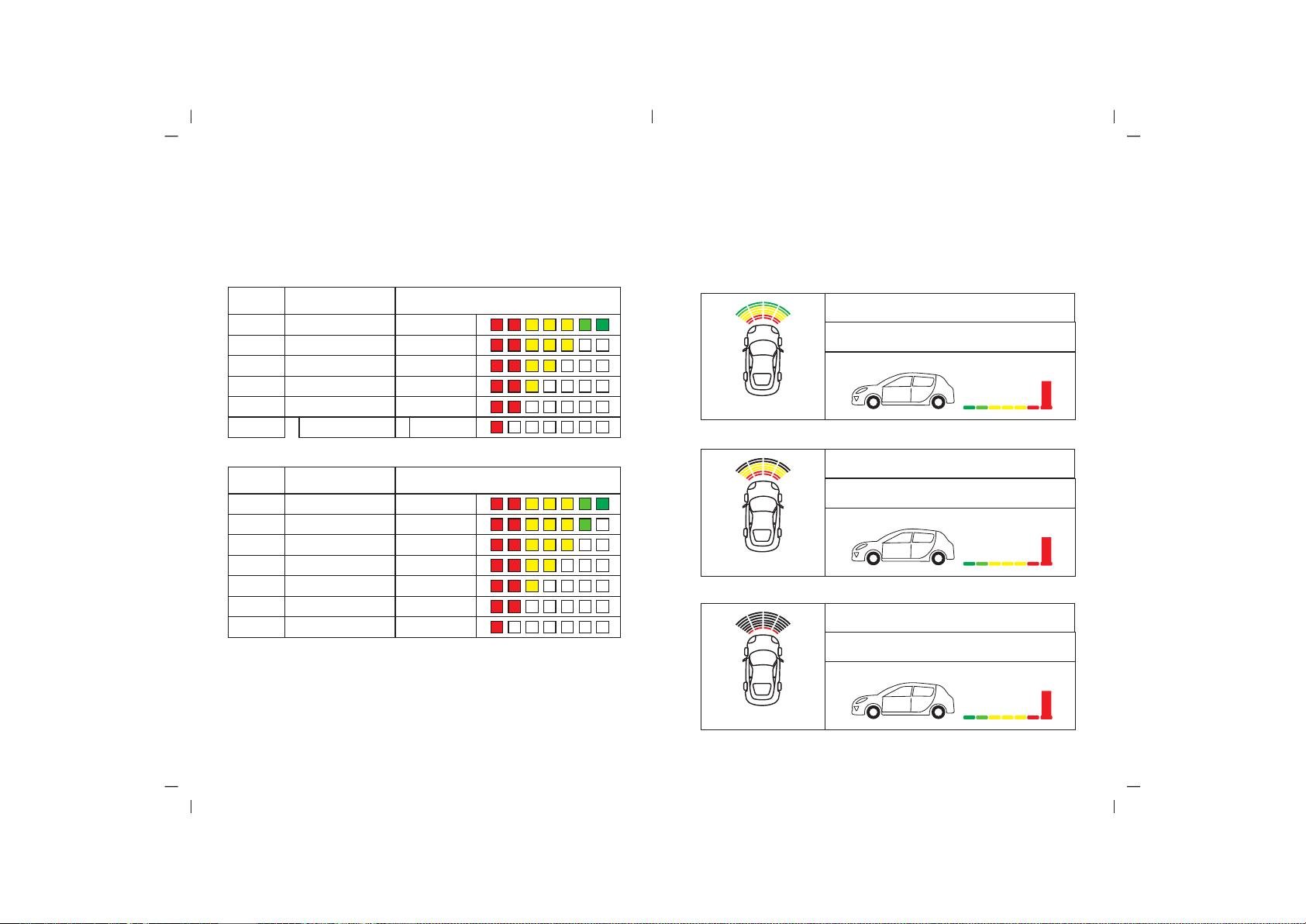

Front sensors:Keep moving forward
Рис 1 : Спереди нет препятствий ближе 0.9 метра
Front sensors:0.8m
Рис 2: Расстояние до препятствия спереди 0.8 метра
Front sensors:STOP!!!
Рис 3: Расстояние до препятствия спереди менее 0.4метра
1 2
7
Технические характеристики
1-1. Передние датчики
1 Рабочее напряжение: 9~16 В
2.Ток потребления: <100мА
3.Диапазон работы:0.4м~1,0м
4.Рабочая температура:
минус 40°C ~+85°C
1-2. Задние датчики
1.Рабочее напряжение: 9~16 В
2.Ток потребления: < 100мА
3.Диапазон работы:0.4м~1.2м
4. Рабочая температура:
минус 40°C ~+85°C
Отображение дистанции
2.1 Передние датчики
Секция
Расстояние до
препятствия, м
Отображение на дисплее
7 сегментов
5 сегментов
4 сегмента
3 сегмента
2 сегмента
1 сегмент
7 сегментов
6 сегментов
5 сегментов
4 сегмента
3 сегмента
2 сегмента
1 сегмент
Примечания:
1. Для каждого из четырех датчиков предусмотрена своя шкала
отображения расстояния до препятствия. Они работают независимо
друг от друга.
2. На дисплее появится предупреждение об остановке “front sensors:
STOP!”или “back sensors: STOP!”в случае, если расстояние до
Описание работы
3-1 Передние датчики.
Если подключены только передние датчики, на экране будет
отображаться расстояние до препятствий спереди автомобиля,
как показано на рисунках ниже.
Квадратики в таблице выше взять из оригинальной инструкции (они там нескольких цветов).
Первый столбец в таблицах можно безболезненно убрать, поскольку он никакой смысловой
нагруз ки не несет.
Секция
Расстояние до
препятствия, м
Отображение на дисплее
препятствия по любому из датчиков будет менее 0.4 метра. В случае,
если расстояние до препятствия превышает 0.9 метра для передних
датчиков или 1.2 метра для задних датчиков, на экране будет
отображаться соответственно: “front sensors: keep moving forward”,
“back sensors: reverse”
