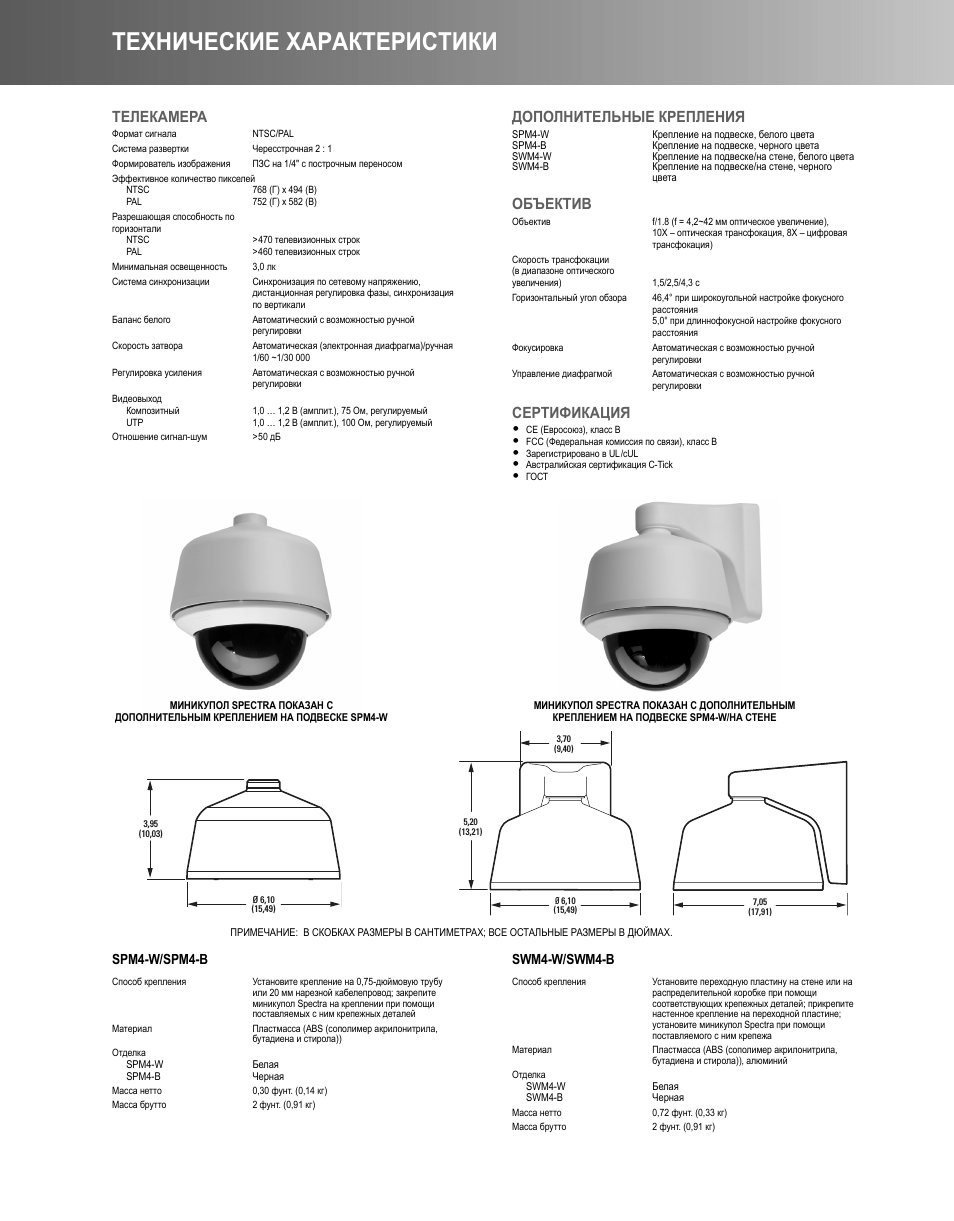

Инструкция по эксплуатации Pelco Spectra_series — страница 3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕЛЕКАМЕРА

Формат сигнала

NTSC/PAL

Система развертки

Чересстрочная 2 : 1

Формирователь изображения

ПЗС на 1/4" с построчным переносом

Эффективное количество пикселей

NTSC

768 (Г) x 494 (В)

752 (Г) x 582 (В)

Разрешающая способность по горизонтали

NTSC >470 телевизионных строк

PAL >460 телевизионных строк

Минимальная освещенность 3,0 лк

Система синхронизации

Синхронизация по сетевому напряжению дистанционная регулировка фазы синхронизация по вертикали

Баланс белого

Автоматический с возможностью ручной регулировки

Скорость затвора

Автоматическая (электронная диафрагма)/ручная

1/60

~1/30 000

Регулировка усиления

Автоматическая с возможностью ручной регулировки

Видеовыход

Композитный 1,0

… 1,2

В (амплит.) 75 Ом регулируемый

UTP 1,0

… 1,2

В (амплит.) 100 Ом регулируемый

Отношение сигнал-шум

>50 дБ

ДОПОЛНИТЕЛЬНЫЕ КРЕПЛЕНИЯ

SPM4-W

Крепление на подвеске белого цвета

SPM4-В

Крепление на подвеске черного цвета

SWM4-W

Крепление на подвеске/на стене белого цвета

SWM4-В

Крепление на подвеске/на стене черного цвета

ОБЪЕКТИВ

Объектив f/1.8 (f = 4,2~42 мм оптическое увеличение) 10X – оптическая трансфокация 8X – цифровая трансфокация)

Скорость трансфокации (в диапазоне оптического увеличения) 1,5/2,5/4,3 с

Горизонтальный угол обзора

46,4° при широкоугольной настройке фокусного расстояния

5,0° при длиннофокусной настройке фокусного расстояния

Фокусировка

Автоматическая с возможностью ручной регулировки

Управление диафрагмой

Автоматическая с возможностью ручной регулировки

СЕРТИФИКАЦИЯ

CE (Евросоюз) класс B

FCC (Федеральная комиссия по связи) класс B

Зарегистрировано в UL/cUL

Австралийская сертификация C-Tick

ГОСТ

SPM4-W/SPM4-B

Способ крепления

Установите крепление на 0,75-дюймовую трубу или 20 мм нарезной кабелепровод; закрепите миникупол Spectra на креплении при помощи поставляемых с ним крепежных деталей

Материал

Пластмасса (ABS (сополимер акрилонитрила бутадиена и стирола))

Отделка

SPM4-W

Белая

SPM4-B

Черная

Масса нетто

0,30 фунт (0,14 кг)

Масса брутто

2 фунт (0,91 кг)

SWM4-W/SWM4-B

Способ крепления

Установите переходную пластину на стене или на распределительной коробке при помощи соответствующих крепежных деталей; прикрепите настенное крепление на переходной пластине; установите миникупол Spectra при помощи поставляемого с ним крепежа

Материал

Пластмасса (ABS (сополимер акрилонитрила бутадиена и стирола)) алюминий

Отделка

SWM4-W

Белая

SWM4-B

Черная

Масса нетто

0,72 фунт (0,33 кг)

Масса брутто

2 фунт (0,91 кг)

Ш 6,10

(15,49)

3,95

(10,03)

Ш 6,10

(15,49)

3,70

(9,40)

5,20

(13,21)

7,05

(17,91)

МИНИКУПОЛ SPECTRA ПОКАЗАН С

ДОПОЛНИТЕЛЬНЫМ КРЕПЛЕНИЕМ НА ПОДВЕСКЕ SPM4-W

МИНИКУПОЛ SPECTRA ПОКАЗАН С ДОПОЛНИТЕЛЬНЫМ

КРЕПЛЕНИЕМ НА ПОДВЕСКЕ SPM4-W/НА СТЕНЕ

ПРИМЕЧАНИЕ: В СКОБКАХ РАЗМЕРЫ В САНТИМЕТРАХ; ВСЕ ОСТАЛЬНЫЕ РАЗМЕРЫ В ДЮЙМАХ.
