Датчик движения
PS-2103A 4
Конфигурация датчика
Чтобы увидеть скорость и ускорение
Измерение Позиции появляется по умолчанию Вы можете также сделать измерения скорости и ускорения
• В DataStudio щелкните Установка чтобы открыть окно экспериментальной установки Выберите контрольные окна скорости и ускорения
• На GLX при обзоре любого экрана показа нажмите s дважды чтобы открыть меню источника данных Выберите
Больше для расширения меню Выберите скорость или ускорение
Чтобы изменить степень выборки
• В DataStudio щелкните Установка чтобы открыть окно экспериментальной установки Щелкните кнопки вверх или вниз рядом с установкой степени выборки
• На GLX нажмите h + I t чтобы открыть экран датчиков Выберите установку степень выборки и нажмите + или
Нормальная амплитуда степеней выборок между 1 Гц и 50 Гц При значении степени 10 Гц (по умолчанию) датчик движения может измерять дистанцию до 8 м Максимальная дистанция уменьшается с увеличением степени выборки На самой высокой степени выборки (между50 Гц и 250 Гц) максимальная дистанция меньше чем 2 м
Чтобы калибровать датчик движения
Примечание: калибрование обычно не требуется Следующие шаги требуются для DataStudio 1 В окне экспериментальной установки щелкните на датчик движения 2 Поместите обьект на стандартную дистанцию перед датчиком движения (обычно около 1 м) 3 Точно измерьте дистанцию от преобразователя датчика движения к ближайщей точке обьекта 4 Введите эту дистанцию (в метрах) в поле стандартная дистанция 5 Щелкните на кнопку Установить дистанцию сенсора = стандартная дистанция
Data Studio регулирует константу звуковой скорости которую он использует чтобы вычислить дистанию
Установка оборудования
Вмонтируйте датчик движения как показано на вертикальном стержне (a) или на горизонтальном стержне (b)
Интегрированные зажимы позволяют ему прикрепиться к концу движущихся дорожек (c)
Отверствие с резьбой на дне (d) предусмотрено для прикрепления к магнитному кронштейну (e) PS-2546 ME-6743 адаптеру тележки (f) и другим 1/4-20 монтирующимся деталям с резьбой как к треножнику фотоаппарата
Чтобы защитить датчик движения от удара объектом используйте такую деталь как телохранитель датчика движения ( g )
SE-7256 или ME-9806 кронштейн с резиновым ободком (h) Датчик движения может “видеть через” экран из проводов или резиновый ободок установленный близко к преобразователю

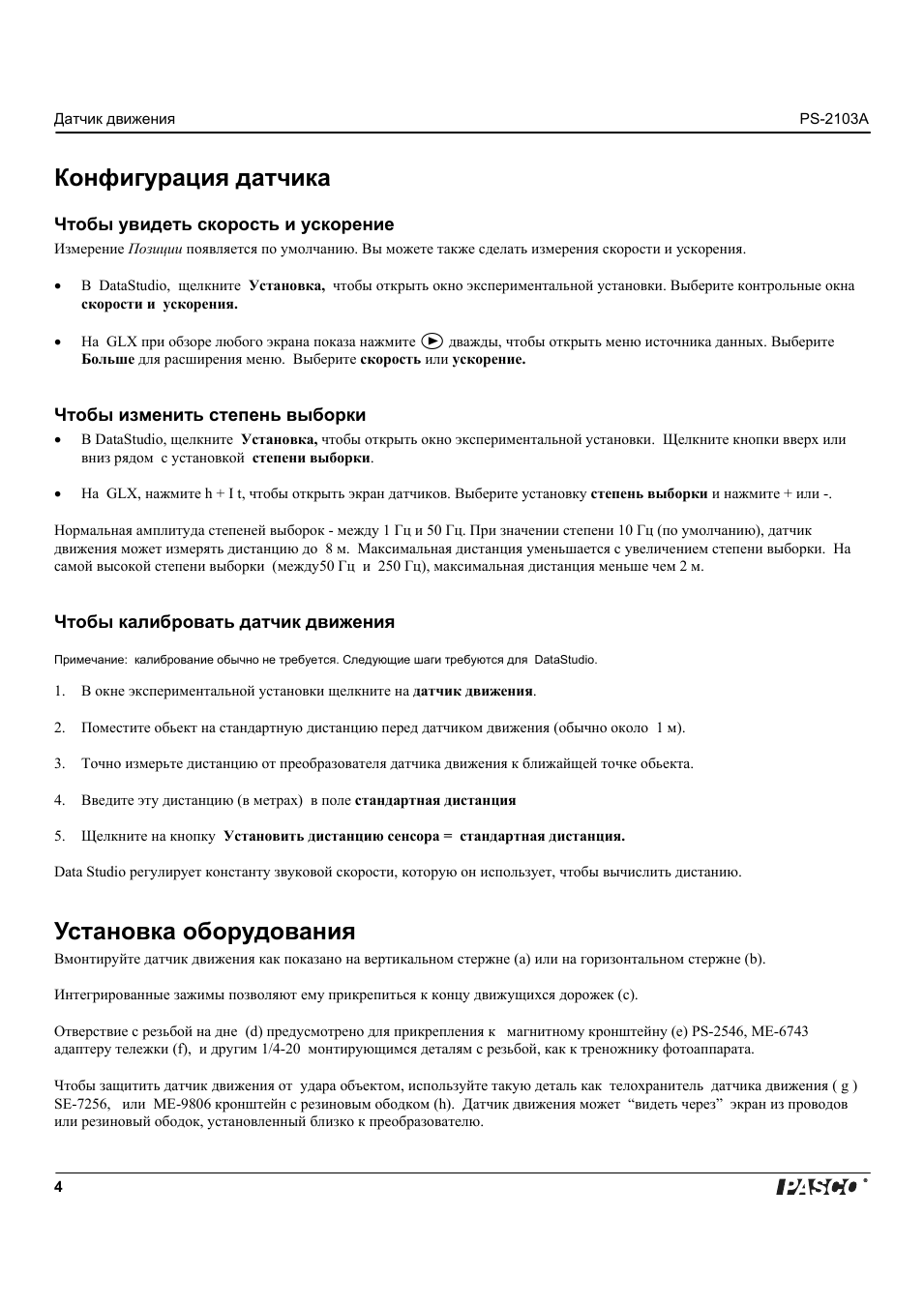

Инструкция по эксплуатации PASCO PS-2103A Motion Sensor — страница 4
