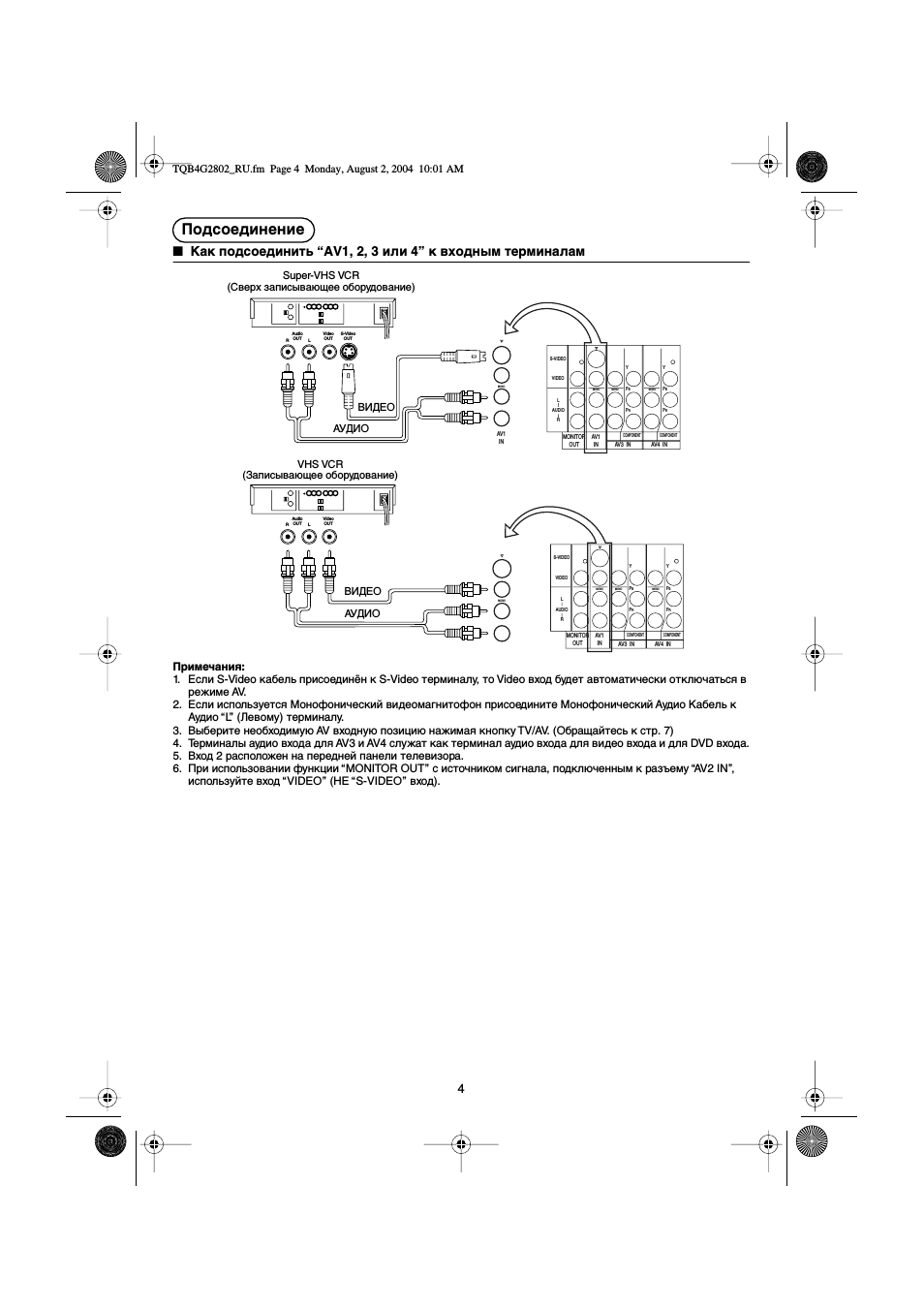

Подсоединение

Как подсоединить “AV1 2 3 или 4” к входным терминалам

Примечания:

1 Если S-Video кабель присоединён к S-Video терминалу то Video вход будет автоматически отключаться в режиме AV.

2 Если используется Монофонический видеомагнитофон присоедините Монофонический Аудио Кабель к

Аудио “L” (Левому) терминалу.

3 Выберите необходимую AV входную позицию нажимая кнопку TV/AV (Обращайтесь к стр 7)
4 Терминалы аудио входа для AV3 и AV4 служат как терминал аудио входа для видео входа и для DVD входа. 5 Вход 2 расположен на передней панели телевизора. 6 При использовании функции “MONITOR OUT” с источником сигнала подключенным к разъему “AV2 IN” используйте вход “VIDEO” (НЕ “S-VIDEO” вход).

S-VIDEO

VIDEO

MONO

MONO

MONO

AUDIO

COMPONENT

COMPONENT

MONITOR

AV3 IN

AV4 IN

S-VIDEO

VIDEO

MONO

MONO

MONO

AUDIO

COMPONENT

COMPONENT

MONITOR

AV3 IN

AV4 IN

Audio

Video

S-Video

MONO

MONO

Audio

Video

Super-VHS VCR

(Сверх записывающее оборудование)

VHS VCR

(Записывающее оборудование)

ВИДЕО

АУДИО

ВИДЕО

АУДИО
