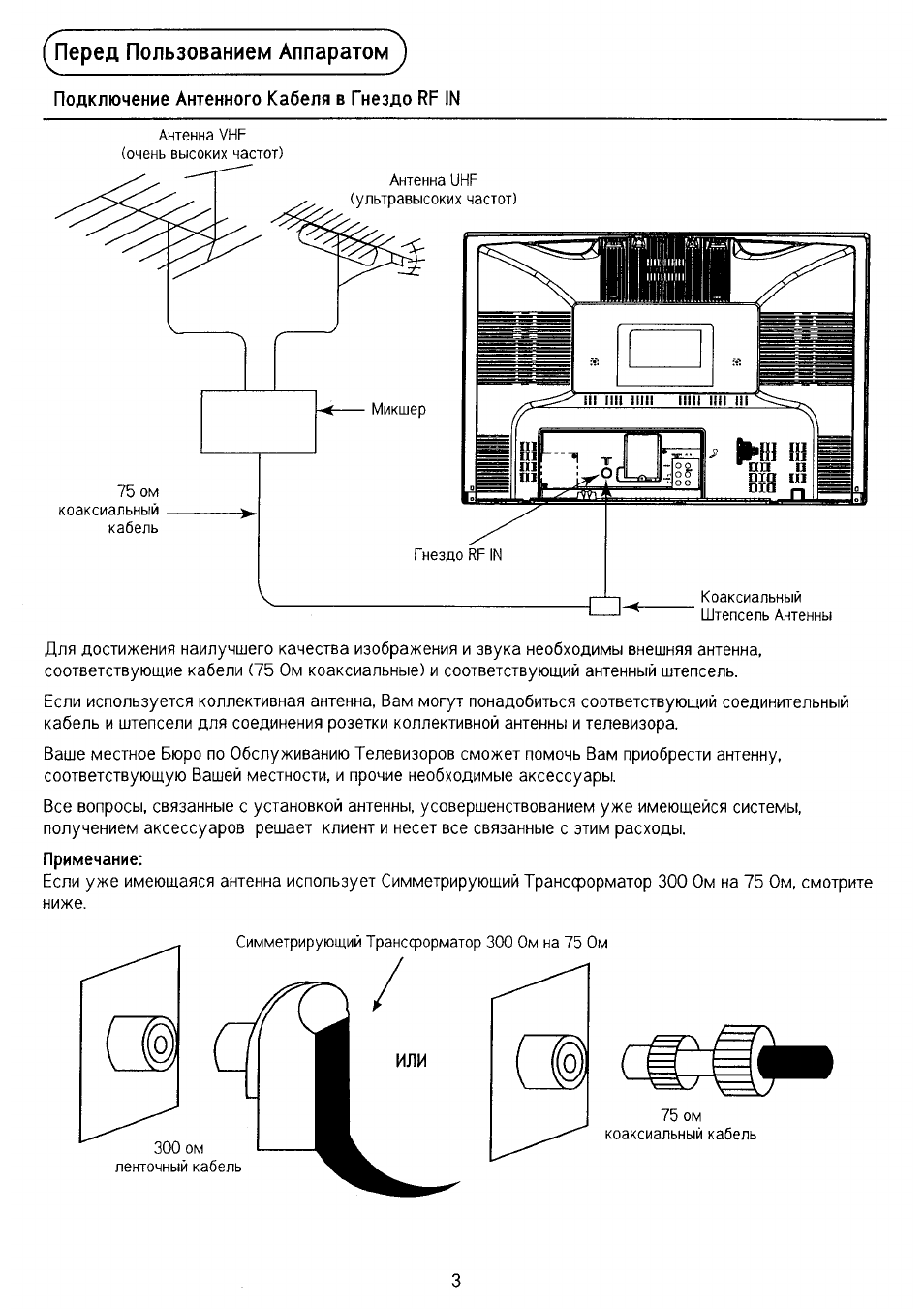

(^еред Пользованием Аппаратом^

Подключение Антенного Кабеля в Гнездо РР 1Ы

Антенна УНР

(очень высоких частот)

Антенна иНР

(ультравысоких частот)

Микшер

75 ом коаксиальный кабель

Гнездо РР

* ИР У 1

о о И

Коаксиальный Штепсель Антенны

Для достижения наилучшего качества изображения и звука необходимы внешняя антенна соответствующие кабели (75 Ом коаксиальные) и соответствующий антенный штепсель.

Если используется коллективная антенна Вам могут понадобиться соответствующий соединительный кабель и штепсели для соединения розетки коллективной антенны и телевизора

Ваше местное Бюро по Обслуживанию Телевизоров сможет помочь Вам приобрести антенну соответствующую Вашей местности и прочие необходимые аксессуары.

Все вопросы связанные с установкой антенны усовершенствованием уже имеющейся системы получением аксессуаров решает клиент и несет все связанные с этим расходы.

Примечание:

Если уже имеющаяся антенна использует Симметрирующий Трансформатор 300 Ом на 75 Ом смотрите ниже.

Симметрирующий Трансформатор 300 Ом на 75 Ом

300 ом ленточный кабель

75 ом коаксиальный кабель
