- 4 -
ТР-
101
N OVATEK-ELECTRO
Таблица 2
Напряжение питания, В
24 – 260 AC/DC
Рекомендованный предохранитель для защиты прибора, А
1
Тип датчиков, используемых для измерения температуры
Pt50, Pt100, Pt500,
Pt1000, Cu50, Cu100,
Ni100, Ni120, Ni500,
Ni1000, PTC1000
Количество подключаемых датчиков, шт.
1 – 4
Схема подключения датчиков
2 / 3 проводная
Длина провода датчика в зависимости от схемы включения, м:
2-х проводная до 5
3-х проводная до 100
Количество выходных реле, шт.
4
Время хранения данных, лет, не менее
10
Погрешность измерения температуры, не более С
2
Диапазон измеряемых температур, С
от минус 50 до +200
Тест выходных реле
есть
RS-485 MODBUS RTU
есть
ПИД – регулирование с ключевым элементом (реле)
есть
Двухпозиционное регулирование
есть
Время измерения канала, сек.
0,6
Степень защиты: - корпуса
- клеммника
ІР30
ІР20
Климатическое исполнение
У3.1
Потребляемая мощность (под нагрузкой), ВА, не более
4,0
Масса, кг, не более
0,370
Габаритные размеры, мм
90 х 139 х 63
Коммутационный ресурс выходных контактов:
- электрический ресурс 10A 250В AC, раз, не менее
- электрический ресурс 10А 24В DC, раз, не менее
100 тыс.
100 тыс.
Монтаж на стандартную DIN-рейку 35мм
Положение в пространстве произвольное
Характеристика выходных контактов
Cos
Макс. ток при U~250В
Макс. мощн.
Макс. напр.~
Макс. ток при Uпост=30В
1,0
10 А
4000 ВА
440 В
3 А
2.2 Прибор предназначен для эксплуатации в следующих условиях:
- температура окружающей среды от минус 35 до +55 °С;
- температура хранения от минус 45 до +70 °С;
- атмосферное давление от 84 до 106,7 кПа;
- относительная влажность воздуха (при температуре 35 °С) 30…80%.
3 УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
3.1 УСТРОЙСТВО ТР-101

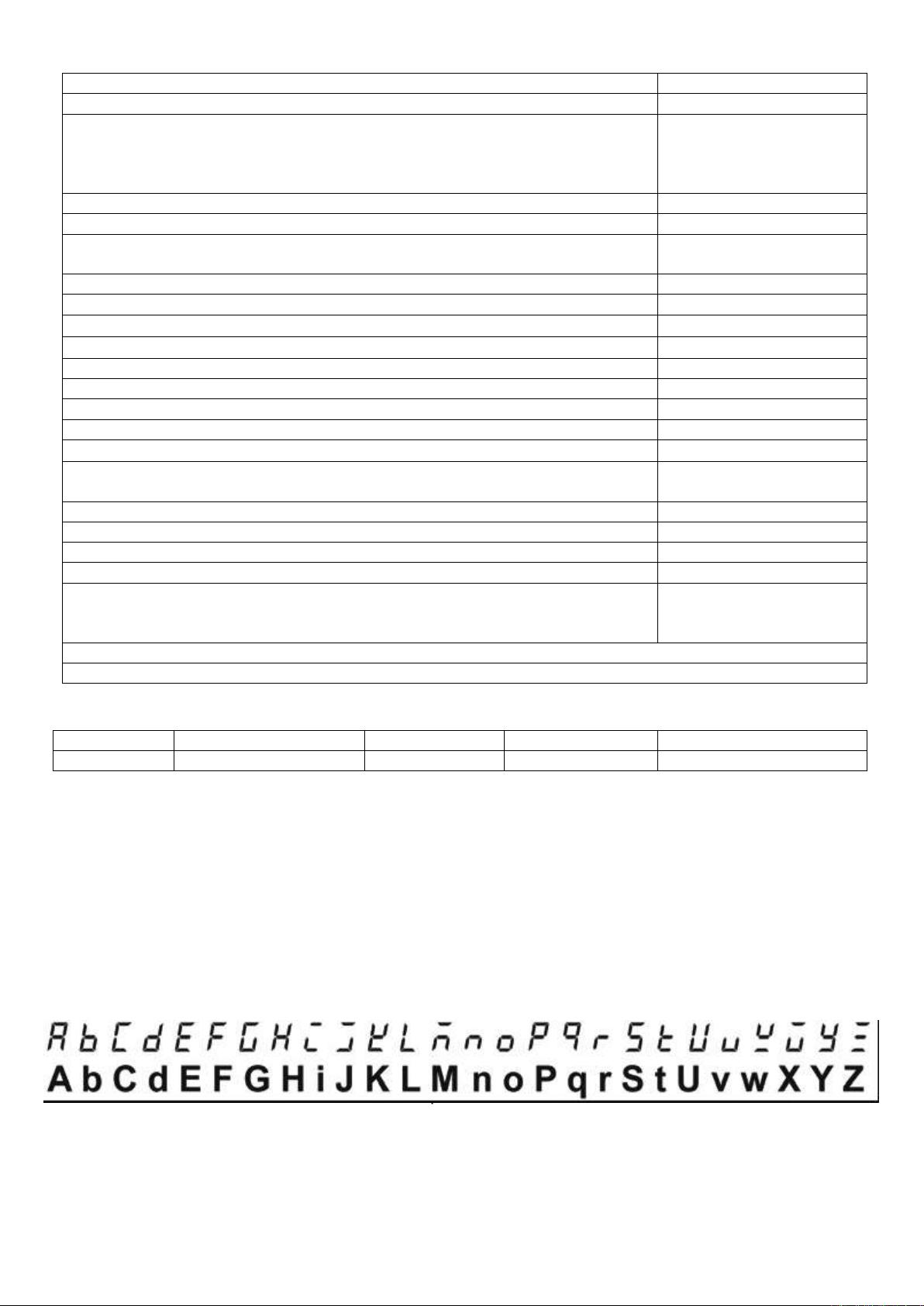

Соответствие начертания символов на цифровом индикаторе буквам латинского алфавита
приведено на рисунке 3.
Рисунок 3 - Соответствие начертания символов на цифровом индикаторе буквам
латинского алфавита.
Рисунок 3 - Соответствие начертания символов на цифровом индикаторе буквам
латинского алфавита
3.1.1 Конструкция
Прибор конструктивно выполнен в пластмассовом корпусе (9 модулей типа S), предназначенном
