- 4 -

РЭВ

-302

NOVAT EK-ELECTRO

Характеристика выходных контактов

сos 

Макс. ток при U~250В

Макс. мощн.

Макс. ток при Uпост=24В

1,0

16 А

4000 ВА

16 А

0,4

4 A

1000 ВА

Коммутационный ресурс выходных контактов:

- механический ресурс

- электрический ресурс 16A 250В AC, раз, не менее

- электрический ресурс 16А 24В DC, раз, не менее

- электрический ресурс 4A 250В AC (сos  = 0,4 ), раз, не менее

10

7

100 000

30 000

100 000

1.4 ИСТОЧНИКИ ПИТАНИЯ

РЭВ-302 может быть запитан от стандартной сети переменного тока 220-240 В/50Гц (клеммы 7-8)

или от источника постоянного тока (клеммы 9-10). Допустимо одновременное подключение нескольких

источников питания.

Для резервного хода часов, при отсутствии напряжения питания и сохранения запрограммированных

уставок, используется литиевая батарея напряжением 3,6 В. Срок службы батареи составляет 10 лет.

1.5 ФОТОДАТЧИК

Фотодатчик (рисунок 1.2), поставляемый в комплекте РЭВ-302, состоит из фотоприемника в

панельном держателе и двухжильного провода для подключения к клеммам 11-12. При необходимости

длина провода может быть увеличена до 20м.

1 – панельный держатель фотоприемника;

2 – двухжильный провод сечением 0,25 мм. кв.

3, 4 – контакты фотодатчика (подключается к клеммам 11-12).

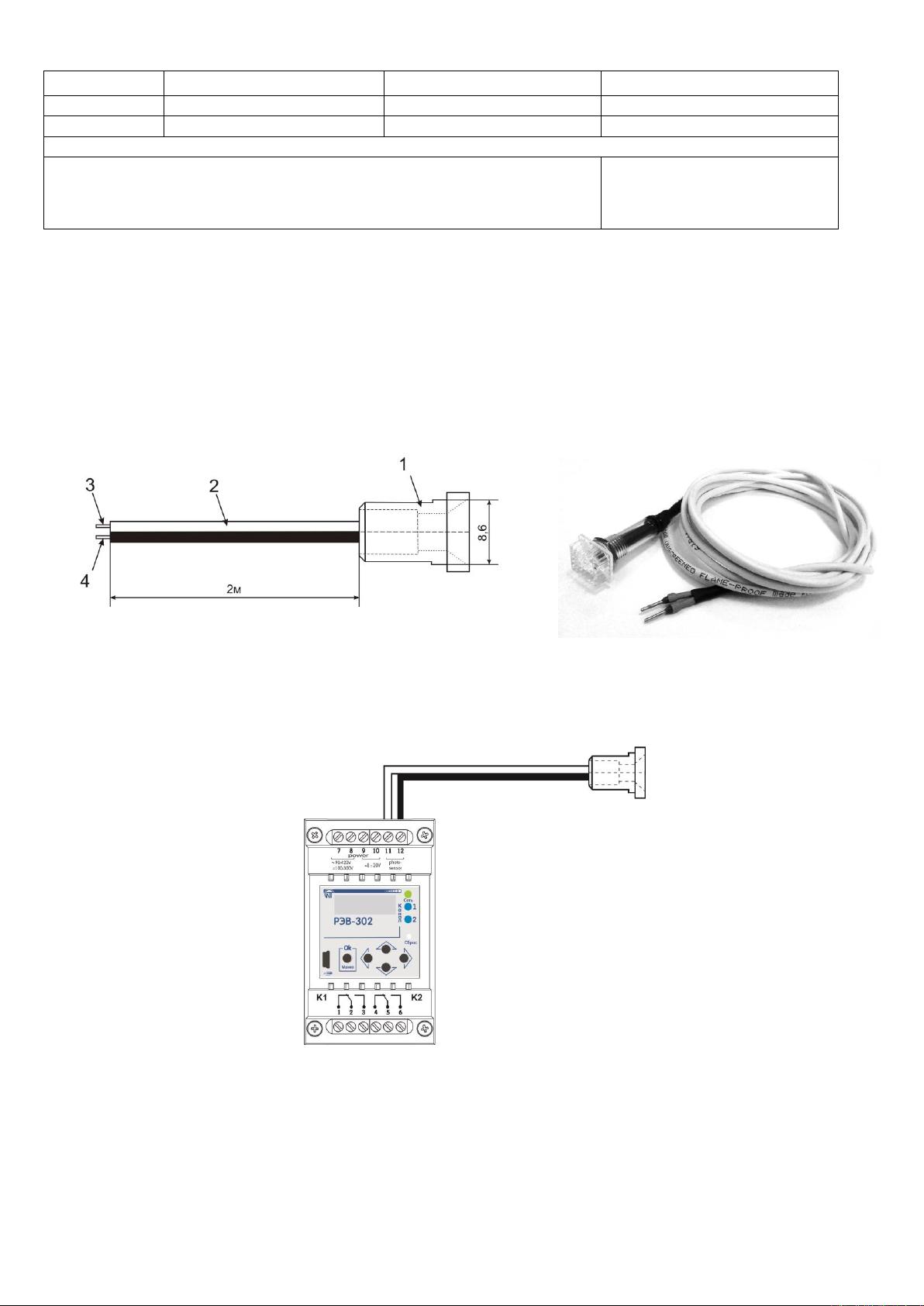

Рисунок 1.2 - Схема и внешний вид фотодатчика

На рисунке 1.3 показано подключение фотодатчика к клеммам реле.

Рисунок 1.3 - Подключение фотодатчика к РЭВ-302

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1 ПОДГОТОВКА РЭВ-302 К ИСПОЛЬЗОВАНИЮ

2.1.1 Меры безопасности

ВСЕ ПОДКЛЮЧЕНИЯ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ПРИ ОБЕСТОЧЕННОМ РЭВ-302.
