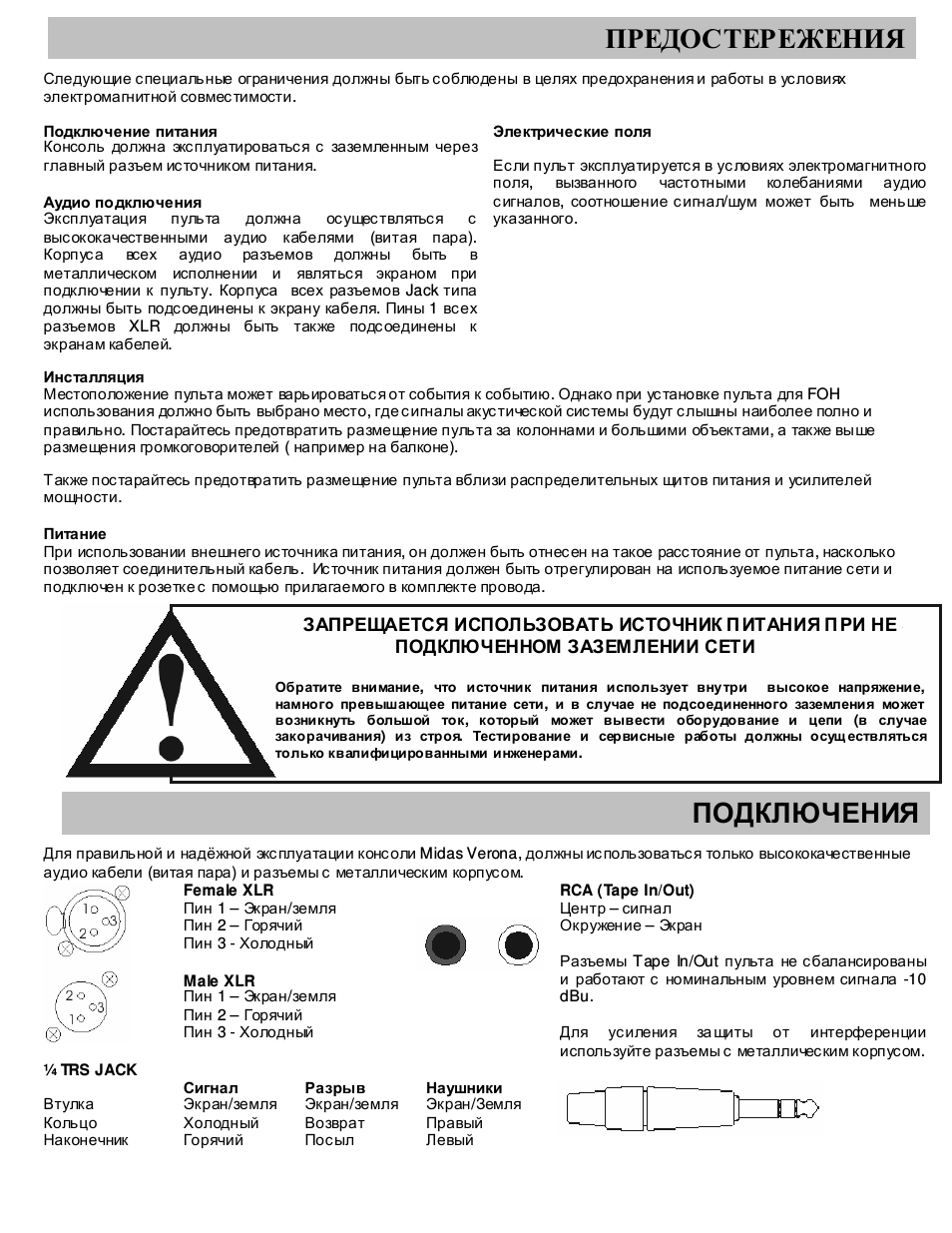

Инструкция по эксплуатации Midas Consoles Verona — страница 2

Следующие с пециальные ограничения должны быть с облюдены в целях предохранения и работы в ус ловиях электромагнитной совмес тимости

Подключение питания

Консоль должна экс плуатироватьс я с заземленным через главный разъем ис точником питания

Аудио подключения

Эксплуатация пульта должна ос ущес твлятьс я с

выс ококачественными аудио кабелями (витая пара)

Корпус а всех аудио разъемов должны быть в

металлическом исполнении и являтьс я экраном при подключении к пульту Корпуса всех разъемов Jack типа должны быть подс оединены к экрану кабеля Пины 1 вс ех разъемов

XLR должны быть также подс оединены к экранам кабелей

Электрические поля

Ес ли пульт эксплуатируетс я в ус ловиях электромагнитного поля вызванного частотными колебаниями аудио с игналов соотношение с игнал/шум может быть меньше указанного

Инсталляция

Местоположение пульта может варьироватьс я от события к событию Однако при ус тановке пульта для FOH использования должно быть выбрано место где с игналы акус тичес кой сис темы будут с лышны наиболее полно и правильно

Постарайтесь предотвратить размещение пульта за колоннами и большими объектами а также выше размещения громкоговорителей ( например на балконе)

Также пос тарайтесь предотвратить размещение пульта вблизи распределительных щитов питания и усилителей мощности

Питание

При использовании внешнего ис точника питания он должен быть отнес ен на такое расс тояние от пульта насколько позволяет соединительный кабель Ис точник питания должен быть отрегулирован на используемое питание с ети и подключен к розетке с помощью прилагаемого в комплекте провода

ЗАПРЕЩАЕТСЯ

ИСПОЛЬЗОВАТЬ ИСТОЧНИК П ИТАНИЯ П РИ НЕ

ПОДКЛЮЧЕННОМ ЗАЗЕМЛЕНИИ СЕТИ

Обратите внимание что источник питания использует вну три высокое напряжение намного превышающее питание сети и в случае не подсоединенного заземления может возникнуть большой ток который может вывести оборудование и цепи (в случае закорачивания

) из строя Тестирование и сервисные работы должны осущ ествляться только квалифицированными инженерами

Для правильной и надёжной экс плуатации конс оли Midas Verona должны ис пользоватьс я только высококачественные аудио кабели (витая пара) и разъемы с металлическим корпус ом

Female XLR Пин

1 – Экран/земля

2 – Горячий

3 Холодный

Male XLR Пин

1 – Экран/земля

2 – Горячий

3 Холодный

RCA (Tape In/Out)
Центр

– сигнал

Окружение

– Экран

Разъемы

Tape In/Out пульта не с балансированы и работают с номинальным уровнем сигнала 10 dBu Для ус иления за щиты от интерференции используйте разъемы с металличес ким корпус ом

¼ TRS JACK Втулка

Кольцо

Наконечник

Сигнал

Экран

/земля

Холодный

Горячий

Разрыв

Экран

/земля

Возврат

Пос ыл

Наушники

Экран

/Земля

Правый

Левый

ПРЕДОСТЕРЕЖЕНИЯ

ПОДКЛЮЧЕНИЯ
