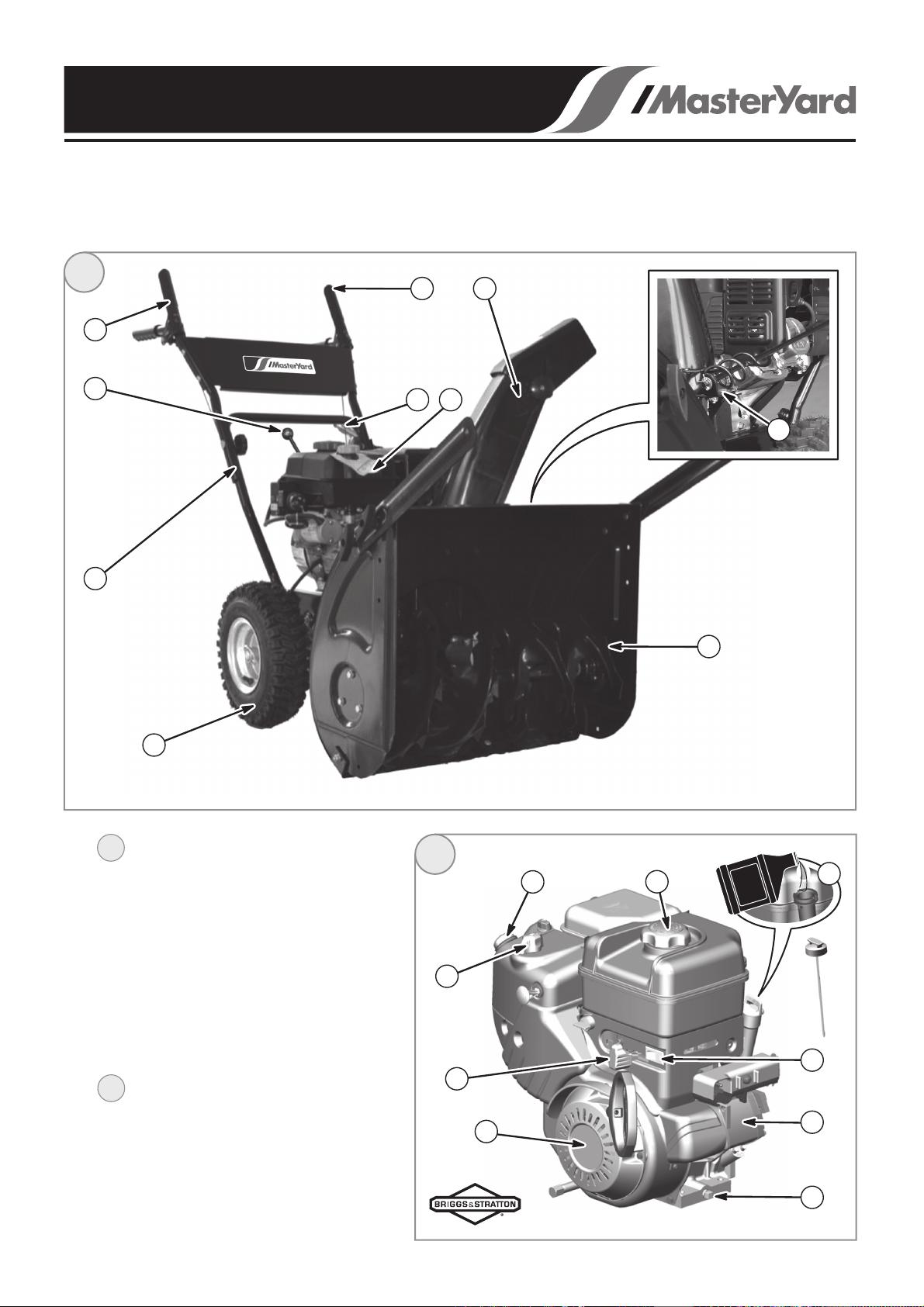

УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4
Информация, предоставленная в настоящем руководстве, может отличаться от конкретной модели.
Двигатель
Рычаг привода колес
Ручка переключения передач
Рычаг привода шнека
Кронштейн рычага управления дефлектором
Дефлектор выброса снега в сборе
Шнек
Пневмоколеса
Рама
Рычаг управления дефлектором
1
2
3
4
5
6
7
8
9
10
1
1
Рис. Общий вид
2
4
10 1
7
8
9
3
6
5
MX 8022B
Снегоотбрасыватель
Ручной стартер/электростартер
Праймер
Рычаг воздушной заслонки
Выключатель
Пробка для слива масла
Крышка топливного бака
Крышка маслоналивной горловины со щупом
Рычаг дросселя
1
2
3
4
5
6
7
8
2
Рис. Двигатель
7
62
3
1
1
8
5
4
2
