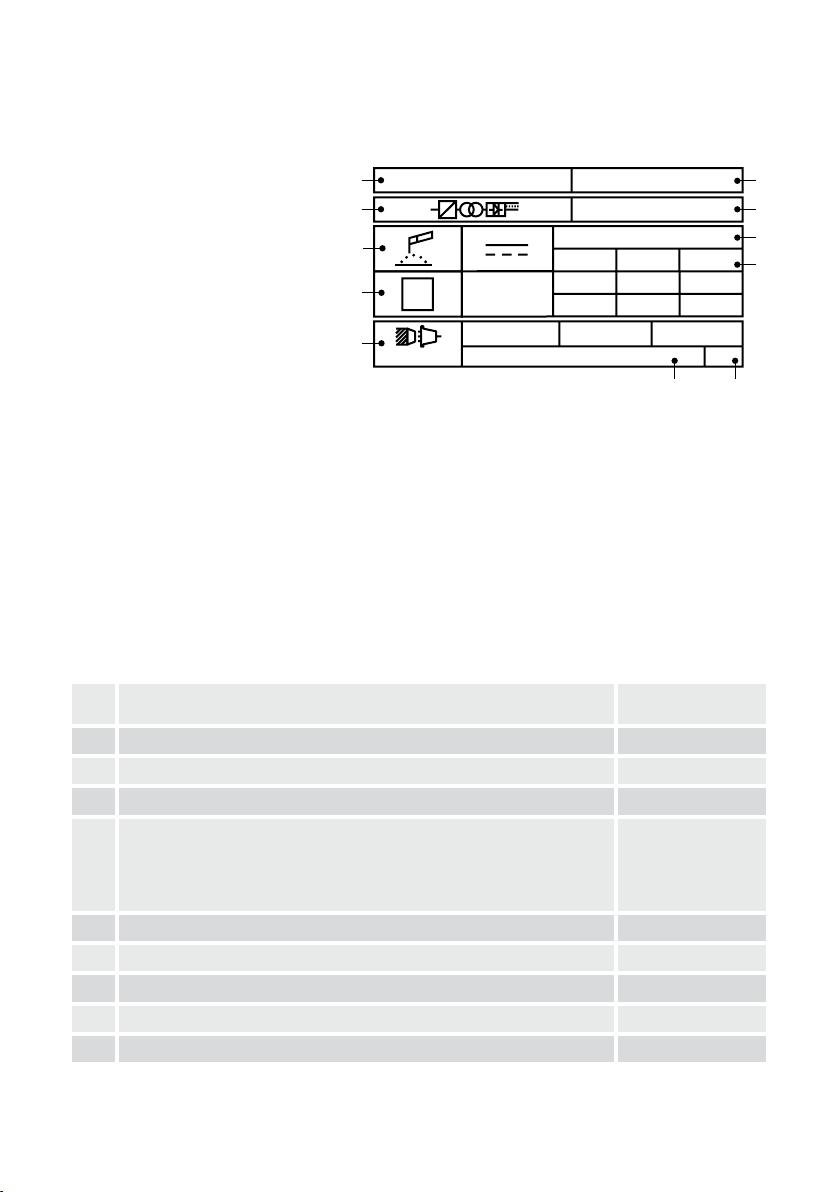

Рисунок 2. Технические данные аппарата.
1 — символ напряжения питающей сети:
однофазное переменное напряжение;
2 — символ указывает, что сварку можно
выполнять в помещении с повышенным
риском (рядом с металлическими массами);
3 — символ типа сварки: ручная дуговая
сварка покрытым электродом;
4 — тип структурной схемы аппарата:
инвертор-трансформатор-выпрямитель;
5 — модель аппарата;
6 — серийный номер аппарата;
7 — норматив исполнения;
8 — диапазон сварочного тока и
напряжения;
9 — характеристики сварочного контура:
U
0
— максимальное напряжение при холостом ходе;
U
1
— напряжение питающей сети;
I
2
, U
2
— ток и соответствующее напряжение, которые обеспечивает аппарат при определенной продолжительности
включения;
I
1max
— максимальный потребляемый ток;
I
1eff
— максимальный действующий (эффективный) потребляемый ток;
Х — продолжительность включения: период, в течение которого аппарат может подавать соответствующий ток;
коэффициент указывается в процентах и основан на 10-минутном цикле (60% означает 6 минут работы с 4-х
минутным перерывом);
10 — класс изоляции;
11 — класс защиты.
КОМПЛЕКТНОСТЬ
№ Наименование Количество
1 Сварочный аппарат 1 шт.
2 Сварочный кабель с электрододержателем 1 шт.
3 Кабель массы с зажимом 1 шт.
4 Защитная маска
маска
защитное стекло
ручка маски
1 шт.
1 шт.
1 шт.
5 Щётка-молоток для сбивания шлака 1 шт.
6 Ремень переносной, текстиль (для серии IGBT)
7 Руководство по эксплуатации 1 шт.
8 Кейс* 1 шт.
9 Упаковка 1 шт.
* — все модели инверторов выпускаются в комплектации без кейса и в кейсе.
Таблица 2
Технические данные аппарата нанесены на верхней части кожуха аппарата (рис. 2).
Рисунок отображает назначение символов и цифр. Точные технические данные размещены
непосредственно на корпусе сварочного аппарата.
5
1
2
3
4
5
6
7
8
9
11 10
МАСТЕР АСИ-160
EN 60974-1
~
1
U
2
В
U
0
= 62 В
U
1
= 220 В
Х %
I
2
A
I
1eff
= 22,5 A
I
1max
= 29 A
S
10 А/20,4 В – 160 А/26,4 В
IP21S H
26,4 24,8
60 100
1~50 Гц
160 120
f1
f2
№
