ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ MASTECH

Precision MASTECH Enterprises Co., Гонконг MASTECH

Детектор автоматов-выключателей,

бесконтактный детектор напряжения,

тестер розеток

MS5905

ФУНКЦИИ

• Прибор состоит из передатчика (MS5905T) и приемника

(MS5095R)

• Детектор автоматов-выключателей позволяет быстро и точно

найти искомый выключатель.

• Бесконтактное обнаружение напряжения

• Светодиодная индикация состояния проводки в розетках

• Звуковая и световая индикация

• Индикация разряженной батареи

• Рабочее напряжение: переменное 220-250 В / 50-60 Гц

• Стандарт безопасности: IEC1010-1, CAT II 600 В (только

MS5095R)

• Прибор предназначен для использования дома, в офисе, на

производстве, при монтаже и обследовании электросетей.

ВАЖНАЯ ИНФОРМАЦИЯ

• Внимательно прочтите инструкцию по эксплуатации

• Датчик прибора MS5905R (приемника) является направлен-

ным. Правильный метод поиска показан на иллюстрации ни-

же.

• Прибор MS5905T (передатчик) по условиям эксплуатации

должен был подключен к сети с переменным напряжением

220-250В / 50-60 Гц.

• Когда на приборе MS5905R загорается желтый светодиод,

замените батарею.

ИНСТРУКЦИЯ ПО РАБОТЕ С ПРИБОРОМ

1. Обнаружение автоматов-выключателей

а) Установите переключатель на передней панели прибора

MS5905T (передатчика) в положение «Breaker Find» (поиск авто-

мата-выключателя). Вставьте прибор в розетку. При этом должен

загореться красный светодиод, сигнализирующий, что линия

подсоединена к источнику напряжения. Если светодиод не заго-

релся, проверьте источник напряжения или качество подсоеди-

нения к нему.

б) Установите переключатель на передней панели прибора

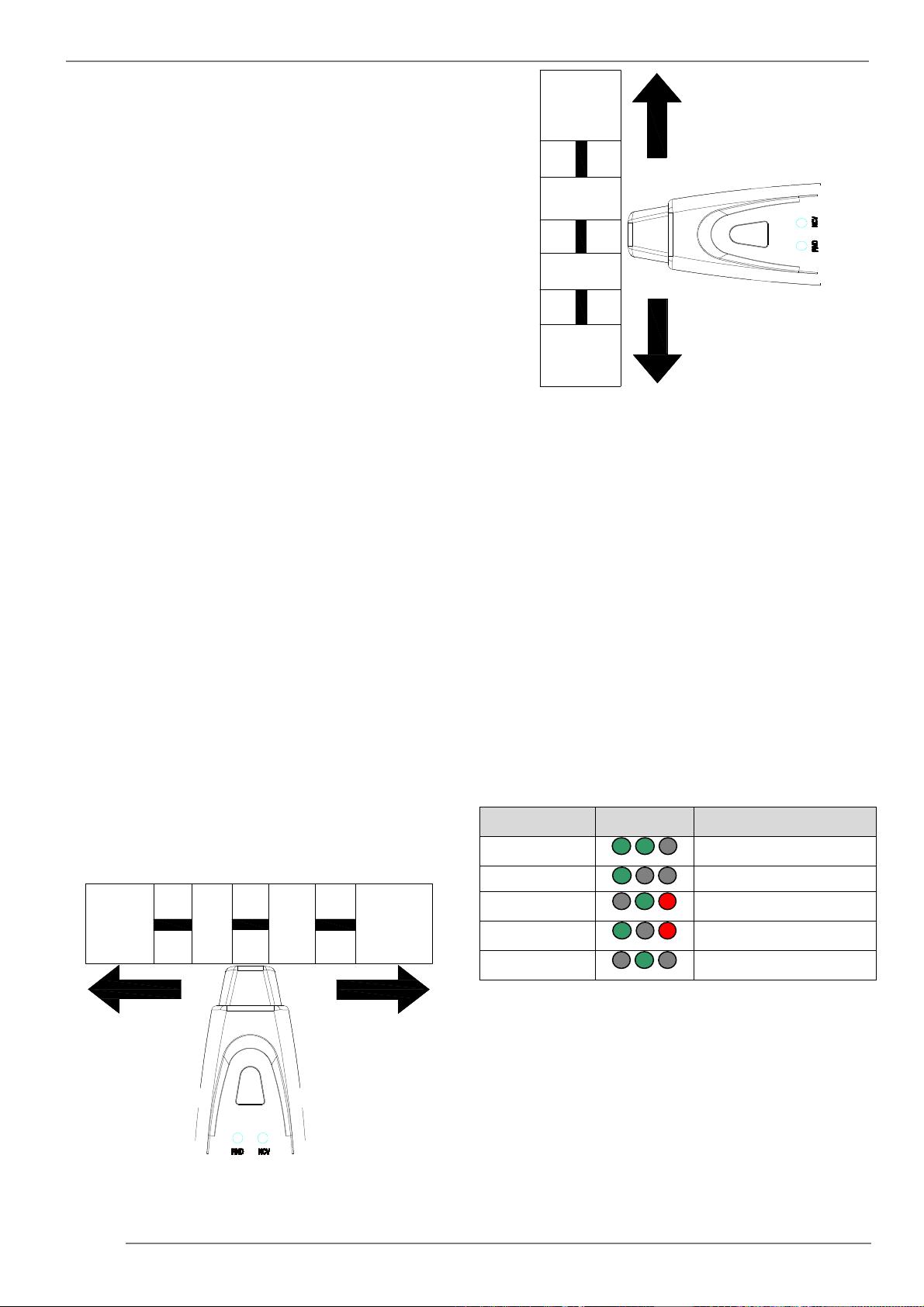

MS5905R (приемник) в положение «FIND» (поиск). Поднесите

приемник к панели с выключателями и перемещайте его датчик

вдоль выключателей, как показано на рисунке. Датчик приемника

направленный, поэтому использование его иначе, чем показано

на рисунке, может привести к снижению точности результатов.

OFF

O N

O FF

O N

OFF

O FF

O N

в) Несколько раз проведите приемником вдоль панели выключа-

телей. Когда приемник идентифицирует панель, на нем загорится

зеленый светодиод и зазвучит сигнал. После 2-3 проходов при-

емник будет реагировать только на выключатель линии, к кото-

рой подключен передатчик.

г) Выключение автомата-выключателя, определенного приемни-

ка, должно привести к обесточиванию розетки, в которую вклю-

чен передатчик.

2. Бесконтактное обнаружение напряжения

а) Установите переключатель на передней панели прибора

MS5905R (приемника) в положение «NCV» (бесконтактное обна-

ружение напряжения).

б) Перемещайте датчик приемника вдоль обследуемого провод-

ника. Если приемник обнаружит наличие напряжения, на нем

загорится светодиод и зазвучит сигнал.

3. Тестирование розеток

а) Установите переключатель на передней панели прибора

MS5905T (передатчика) в положение «Socket Test» (тестирова-

ние розеток).

б) Вставьте передатчик в розетку. Обратите внимание на то, ка-

кие индикаторы загорелись на передатчике и обратитесь к ниже-

следующей таблице, чтобы определить соответствующее со-

стояние подключения розетки.

в) Если передатчик обнаружит неисправность в розетке, немед-

ленно прекратите ее использование и свяжитесь специалистом-

электриком для устранения неисправности.

Звуковой сигнал

Индикаторы Неисправность

непрерывный

Розетка подключена пра-

вильно

прерывистый

Земля не подсоединена

прерывистый

Фаза и нулевой провод

перепутаны местами

прерывистый

Фаза и нулевой провод

перепутаны местами

прерывистый

Нулевой провод не подсое-

динен

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Рабочая температура: от 0°C до 50°C (от 32°F до 122°F).

• Относительная влажность: <80%.

• Размеры: приемник – 177х46х31 мм (6,97х1,81х1,22 дюймов)

передатчик – 71х64х55 мм (2,80х2,50х2,16 дюймов)

• Масса: приемник – 135 г (4,76 унций)

передатчик – 63 г (2,22 унций)

• Источник питания: батарея на 9 В.
