ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ MASTECH

MASTECH

Стрелочный мультиметр M-7002

СОДЕРЖАНИЕ

1.0. Введение……………………….............................................. 1

2.0. Информация по безопасности.......................................... 1

3.0. Схема мультиметра............................................................ 1

4.0. Выполнение измерений……………………......................... 1

4.1. Подготовка и техника безопасности…................................. 1

4.2. Измерение напряжения……………....................................... 1

4.2.1. Измерение постоянного напряжения……………………… 1

4.2.2. Измерение переменного напряжения…………………….. 2

4.3. Измерение сопротивления.................................................. 2

4.4. Измерение постоянного тока…........................................... 2

4.5. Измерение уровня сигнала в децибелах............................ 2

4.6. Проверка батарей………………………................................. 2

5.0. Уход и обслуживание......................................................... 2

5.1. Замена батарей…………………........................................... 2

5.2. Замена предохранителей..……........................................... 2

5.3. Чистка………………….......................................................... 2

6.0. Технические

характеристики…......................................... 2

1.0. Введение

Мультиметр M-7002 – универсальный многофункциональный ин-

струмент. Мультиметр сконструирован в соответствии с послед-

ними нормами и стандартами и обеспечивает надежные безопас-

ные измерения. Этот компактный прибор станет во всех стан-

дартных электрических измерениях в быту, на производстве и в

радиолюбительстве.

• Аналоговая шкала

• Измерение постоянного и переменного напряжения дл 500 В

• Измерение постоянного тока до 10 А

• Измерение сопротивления до 2 МОм

• Прозвонка электрических цепей

• Проверка батарей на 1,5 В и 9 В

В комплект поставки мультиметра входят измерительные прово-

да. При распаковке удостоверьтесь в наличии и надлежащем

состоянии мультиметра и всех принадлежностей.

Комплект поставки

Мультиметр M-7002 1 шт.

Батареи 1,5В IEC LR06 2 шт.

Инструкция по эксплуатации 1 шт.

Чехол-кобура 1 шт.

Измерительные щупы модели No.96923 1 пара

Международные символы, используемые на приборе

Предупреждение о потенциальной опасности, об-

ратитесь к инструкции по эксплуатации

Присутствие опасного напряжения

Символ соответствия стандартам Европейского

союза

2.0. Информация по безопасности

Мультиметр покидает нашу фабрику в хорошем состоянии и безо-

пасных условиях. Чтобы поддерживать хорошее состояние при-

бора, необходимо обратить внимание на информацию по

безопасности, содержащуюся в данной инструкции.

Внимание! Инструкция по эксплуатации содержит информацию и

предупреждения, необходимые для безопасности работы и об-

служивания прибора. Настоятельно рекомендуется внимательно

прочесть и осмыслить инструкцию прежде, чем приступать к ра-

боте с мультиметром. Несоблюдение содержащихся в ней указа-

ний и предупреждений может привести к серьезным травмам и

ущербу.

Внимание! Во избежание поражения электрическим током сле-

дует с особой осторожностью проводить измерения при постоян-

ном напряжении, превышающем 120 В (60 В) и переменном на-

пряжении со среднеквадратичным значением, превышающим

50 В (25 В). Эти напряжения являются пороговыми для контакта с

телом в соответствии с немецким стандартом DIN VDE.

Внимание! Прежде чем приступать к измерениям, удостоверь-

тесь, что измерительные провода и мультиметр исправны и в

хорошем состоянии. Мультиметр можно использовать только для

измерения величин в установленных техническими характеристи-

ками пределах. Открывать корпус мультиметра разрешается

только для замены батарей и предохранителей квалифицирован-

ным персоналом.

Прежде чем открывать корпус мультиметра, убедитесь, что при-

бор выключен и отсоединен от любых цепей.

Никогда не проводите измерение силы тока в цепях, на которых

подается постоянное или переменное напряжение выше 240 В.

Внимание! Используйте этот мультиметр только в цепях с токами

до 16 А. Чтобы обеспечить правильную работу и долгий срок

службы, не оставляйте прибор под прямыми солнечными лучами,

где он может нагреться.

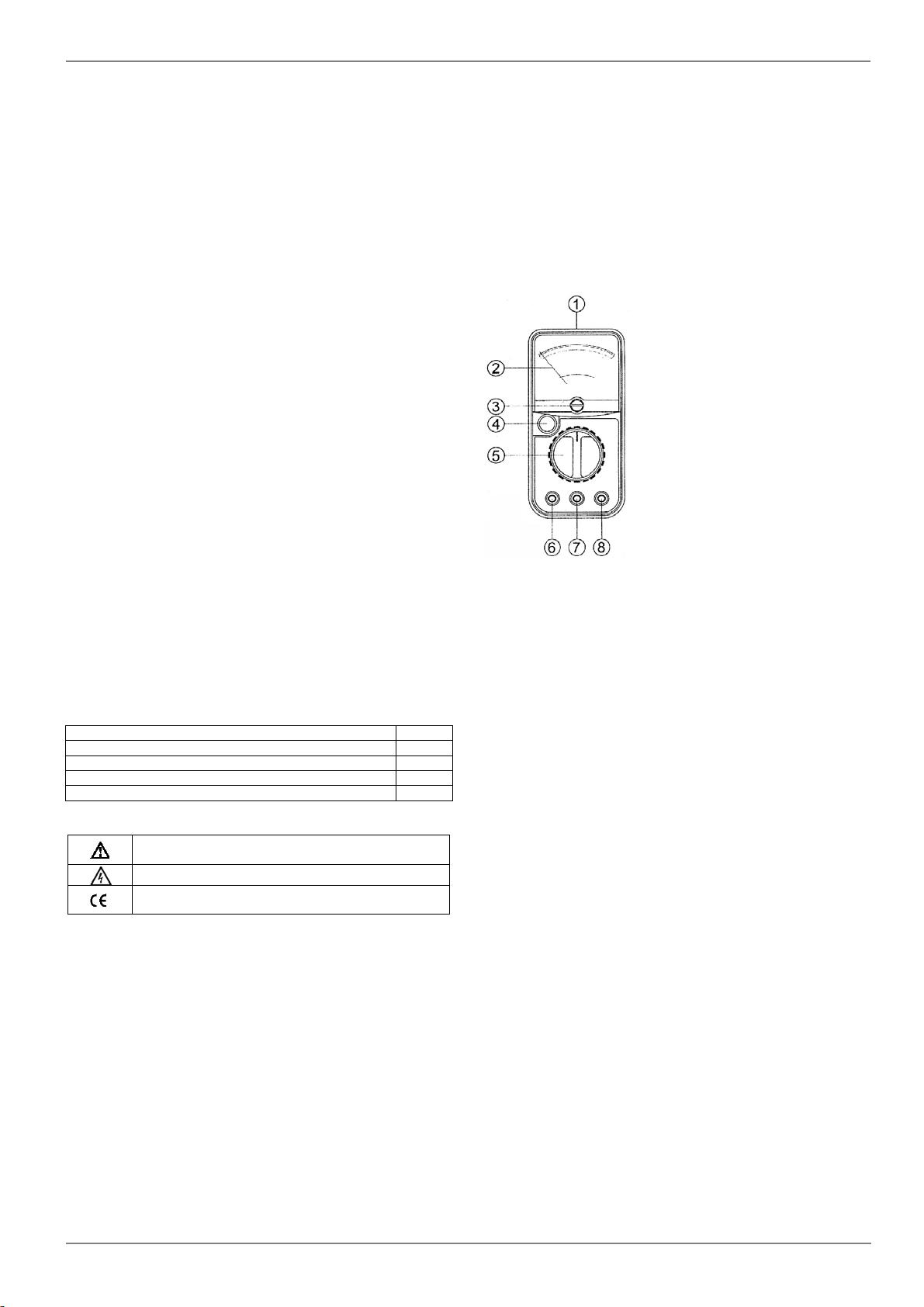

3.0. Схема мультиметра

1. Батарейный отсек (на задней сто-

роне корпуса)

2. Аналоговая шкала

3. Подстройка нуля шкалы

4. Подстройка нуля сопротивления

5. Переключатель диапазонов изме-

рений

6. Входное гнездо «10 А»

7. Входное гнездо «COM»

8. Входное гнездо «VΩmA»

4.0. Выполнение измерений

4.1. Подготовка и техника безопасности

Внимание!

• Перед присоединением измерительных проводов к обсле-

дуемой цепи установите переключатель в положение, соот-

ветствующее типу измерения.

• Перед переключением на другой тип или предел измерений

обязательно отсоединяйте измерительные провода от обсле-

дуемой цепи.

• Используйте мультиметр только в сухой и чистой среде. Грязь

и влажность ухудшают сопротивление изоляции и при работе

с высоким напряжением могут привести к поражению элек-

трическим током.

• Используйте мультиметр только для измерения величин, ле-

жащих в пределах, соответствующих его техническим харак-

теристикам.

• Перед использованием для измерений проконтролируйте,

правильно ли он функционирует (например, с помощью ис-

точника напряжения известной величины).

• Удостоверьтесь в том, что состояние измерительных прово-

дов безукоризненно.

• Для замены перегоревших предохранителей используйте

предохранители только того же типа и с такими же характери-

стиками. Замыкать гнезда для предохранителя накоротко за-

прещено.

• Используйте только измерительные провода модели

No.96923, входящие в комплект поставки.

4.2. Измерение напряжения

Внимание! Никогда не подавайте на входные гнезда мультимет-

ра постоянное или переменное напряжение выше 500 В. Превы-

шение этих пороговых значений может привести к получению

травм и повреждению прибора.

Внимание! Перед переключением на другой предел измерений

отсоединяйте измерительные щупы от обследуемой цепи.

4.2.1. Измерение постоянного напряжения

1. Установите поворотный переключатель (5) на режим измере-

ния постоянного напряжения (DCV). При измерении заранее

не известных напряжений всегда вначале выбирайте наи-

больший предел измерений и далее, если потребуется, пере-

ключайтесь на меньшие пределы, пока не будет получен ре-

зультат с наилучшим возможным разрешением.

2. Подсоедините измерительные щупы к обследуемой цепи.
