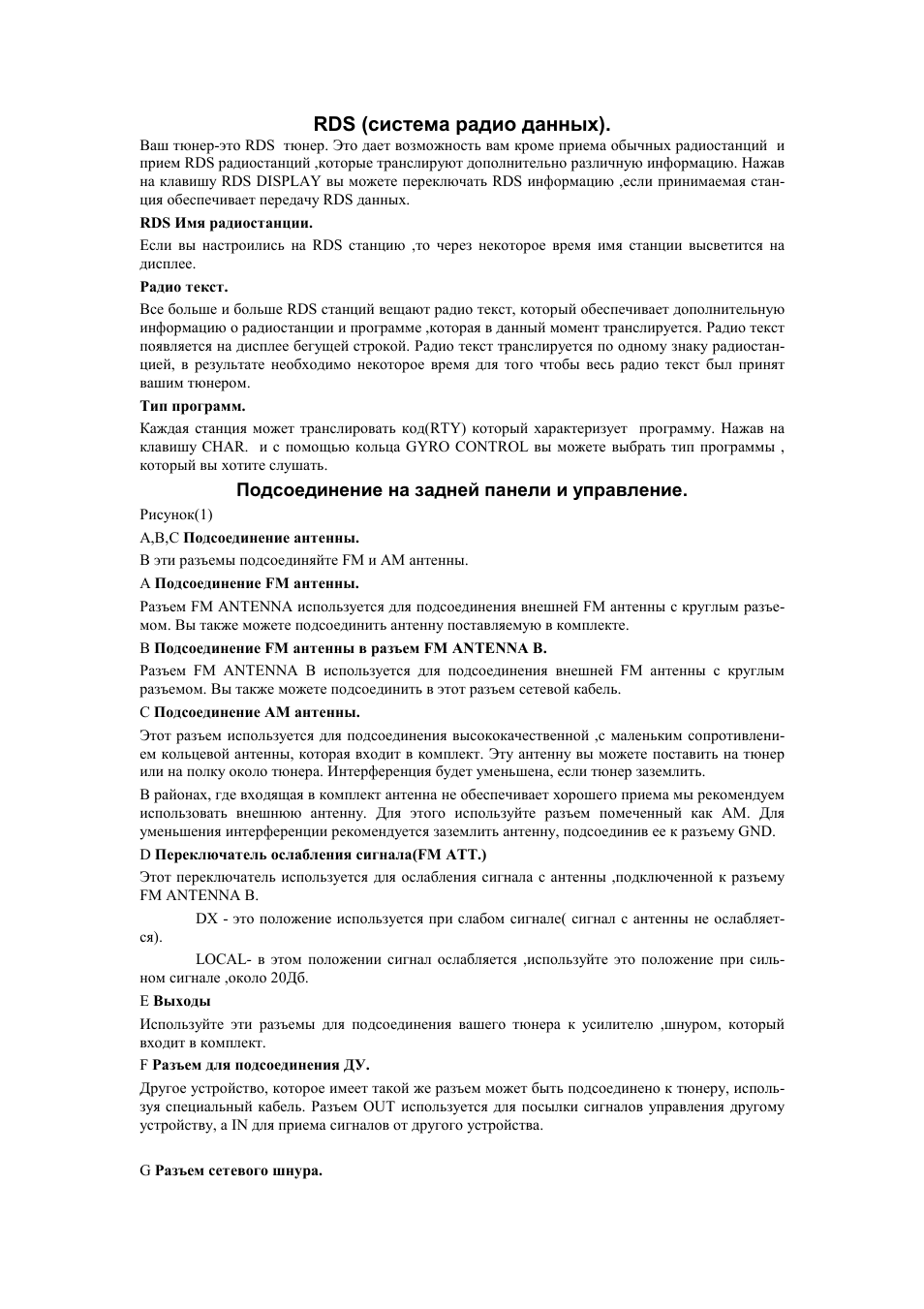

Инструкция по эксплуатации Marantz ST-17 — страница 2

RDS (система радио данных).

Ваш тюнер-это RDS тюнер Это дает возможность вам кроме приема обычных радиостанций и прием RDS радиостанций которые транслируют дополнительно различную информацию Нажав на клавишу RDS DISPLAY вы можете переключать RDS информацию если принимаемая станция обеспечивает передачу RDS данных RDS Имя радиостанции Если вы настроились на RDS станцию то через некоторое время имя станции высветится на дисплее Радио текст Все больше и больше RDS станций вещают радио текст который обеспечивает дополнительную информацию о радиостанции и программе которая в данный момент транслируется Радио текст появляется на дисплее бегущей строкой Радио текст транслируется по одному знаку радиостанцией в результате необходимо некоторое время для того чтобы весь радио текст был принят вашим тюнером Тип программ Каждая станция может транслировать код(RTY) который характеризует программу Нажав на клавишу CHAR и с помощью кольца GYRO CONTROL вы можете выбрать тип программы который вы хотите слушать.

Подсоединение на задней панели и управление.

Рисунок(1)
A,B,C Подсоединение антенны В эти разъемы подсоединяйте FM и AM антенны А Подсоединение FM антенны Разъем FM ANTENNA используется для подсоединения внешней FM антенны с круглым разъемом Вы также можете подсоединить антенну поставляемую в комплекте В Подсоединение FM антенны в разъем FM ANTENNA B. Разъем FM ANTENNA В используется для подсоединения внешней FM антенны с круглым разъемом Вы также можете подсоединить в этот разъем сетевой кабель С Подсоединение АМ антенны Этот разъем используется для подсоединения высококачественной с маленьким сопротивлением кольцевой антенны которая входит в комплект Эту антенну вы можете поставить на тюнер или на полку около тюнера Интерференция будет уменьшена если тюнер заземлить В районах где входящая в комплект антенна не обеспечивает хорошего приема мы рекомендуем использовать внешнюю антенну Для этого используйте разъем помеченный как AM Для уменьшения интерференции рекомендуется заземлить антенну подсоединив ее к разъему GND. D Переключатель ослабления сигнала(FM ATT.)
Этот переключатель используется для ослабления сигнала с антенны подключенной к разъему FM ANTENNA В.

DX это положение используется при слабом сигнале( сигнал с антенны не ослабляется).

LOCAL в этом положении сигнал ослабляется используйте это положение при сильном сигнале около 20Дб Е Выходы Используйте эти разъемы для подсоединения вашего тюнера к усилителю шнуром который входит в комплект F Разъем для подсоединения ДУ. Другое устройство которое имеет такой же разъем может быть подсоединено к тюнеру используя специальный кабель Разъем OUT используется для посылки сигналов управления другому устройству а IN для приема сигналов от другого устройства.

G Разъем сетевого шнура.
