Mic/Line Input Transformer Transformers
LL7905
The LL7905 is a large, high level, high performance audio transformer, made for extraordinary requirements.
The transformer combines very high secondary level capability (+37 dBU [54.5V rms] @ 50 Hz ) with low
copper resistance and is designed for the most demanding applications. The LL7905 consists of two coils, each
with two primary and one secondary windings separated by electrostatic shields. The core is a high permeability
mu metal lamination core.
The transformer is magnetically shielded by a mu metal case.
Turns ratio: 1 + 1 + 1 + 1 : 5.6 + 5.6
Dims (Length x Width x Height above PCB (mm)): 66 x 32 x 21

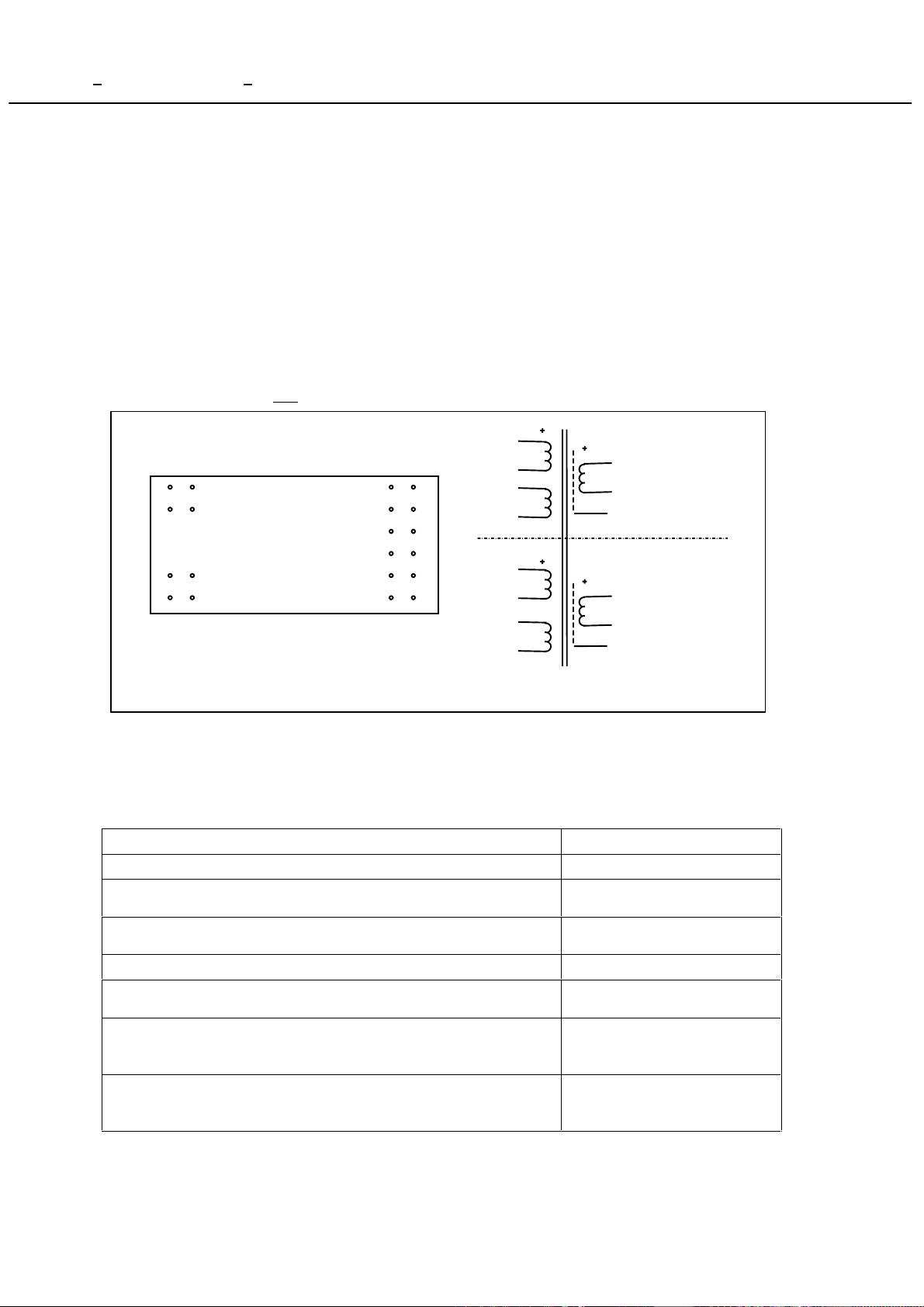

Pin layout (viewed from pins
side) and winding schematics:
Spacing between pins:
5.08 mm (0.2")
Spacing between rows of pins:
5.08 / 45.72 mm (0.2 / 1.8")
Weight:
155 g
Rec. PCB hole diameter:
1.5 mm
Static resistance of each primary (average):
28
Ω
Static resistance of each secondary (average):
395Ω
Distortion (primaries connected in series, source impedance 600
Ω
):
+ 10 dBU primary level, 50 Hz:
0.1 %
+ 28 dBU primary level, 50 Hz:
1 %
Self resonance point :
80 kHz
Optimum termination for best square-wave response
(Connections L4-R2 , source imp. 600Ω ) :
30kΩ in series with 100pF
Frequency response
(source and load as above, connection L4-R2, secondary side balanced
with or without grounded centertap.
10 Hz - 55 kHz +/- 1 dB
Frequency response
(source and load as above, connection L4-R2, secondary side
unbalanced with pin 23 grounded)
10 Hz - 30 kHz +/- 1 dB
Isolation between primary and secondary windings/ between windings and shield: 4 kV / 2 kV
R020130
7 1
8 2
12 6
11 5
19 13
20 14
21 15
22 16
23 17
24 18
7
8
1
2
6
5
12
11
Coil 1
Coil 2


Tibeliusgatan 7 International Domestic
SE-761 50 NORRTÄLJE Phone +46 - 176 13930 0176-13930
SWEDEN Fax +46 - 176 13935 0176-13935
Note! Isolation between shields is not guaranteed!
13 + Core & Can
