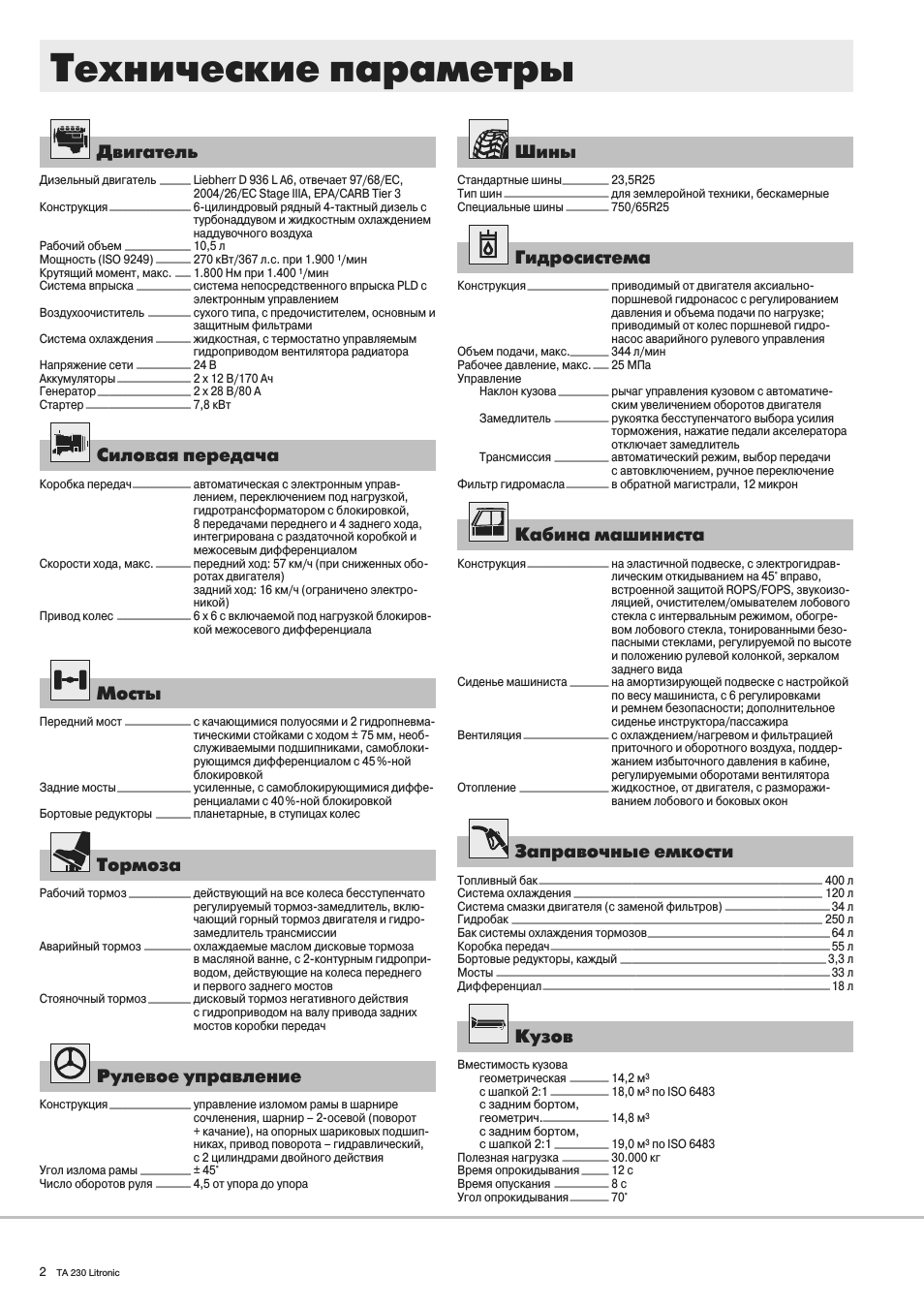

TA 230 Litronic

Технические параметры

Двигатель

Дизельный двигатель

Liebherr D 936 L A6 отвечает 97/68/EC,

2004/26/EC Stage IIIA EPA/CARB Tier 3

Конструкция

6-цилиндровый рядный 4-тактный дизель с турбонаддувом и жидкостным охлаждением наддувочного воздуха

Рабочий объем

10,5 л

Мощность (ISO 9249)

270 кВт/367 л.с при 1.900 1

/мин

Крутящий момент макс.

1.800 Нм при 1.400 1

/мин

Cистема впрыска система непосредственного впрыска PLD с электронным управлением

Воздухоочиститель

сухого типа с предочистителем основным и защитным фильтрами

Система охлаждения жидкостная с термостатно управляемым гидроприводом вентилятора радиатора

Напряжение сети

24 В

Аккумуляторы

2 x 12 В/170 Ач

Генератор

2 x 28 В/80 А

Стартер

7,8 кВт

Гидросистема

Конструкция приводимый от двигателя aксиальнопоршневой гидронасос с регулированием давления и объема подачи по нагрузке;

приводимый от колес поршневой гидронасос аварийного рулевого управления

Объем подачи макс.

344 л/мин

Рабочее давление макс.

25 МПа

Управление

Наклон кузова рычаг управления кузовом с автоматическим увеличением оборотов двигателя

Замедлитель рукоятка бесступенчатого выбора усилия торможения нажатие педали акселератора отключает замедлитель

Трансмиссия автоматический режим выбор передачи с автовключением ручное переключение

Фильтр гидромасла в обратной магистрали 12 микрон

Шины

Стандартные шины

23,5R25

Тип шин для землеройной техники бескамерные

Специальные шины

750/65R25

Рулевое управление

Конструкция управление изломом рамы в шарнире сочленения шарнир – 2-осевой (поворот

+ качание) на опорных шариковых подшипниках привод поворота – гидравлический с 2 цилиндрами двойного действия

Угол излома рамы

± 45°

Число оборотов руля

4,5 от упора до упора

Заправочные емкости

Топливный бак

400 л

Система охлаждения

120 л

Система смазки двигателя (с заменой фильтров)

34 л

Гидробак

250 л

Бак системы охлаждения тормозов

64 л

Коробка передач

55 л

Бортовые редукторы каждый

3,3 л

Мосты

33 л

Дифференциал

18 л

Силовая передача

Коробка передач автоматическая с электронным управлением переключением под нагрузкой гидротрансформатором с блокировкой 8 передачами переднего и 4 заднего хода интегрирована с раздаточной коробкой и межосевым дифференциалом

Скорости хода макс.

передний ход: 57 км/ч (при сниженных оборотах двигателя) задний ход: 16 км/ч (ограничено электроникой)

Привод колес

6 x 6 с включаемой под нагрузкой блокировкой межосевого дифференциала

Мосты

Передний мост с качающимися полуосями и 2 гидропневматическими стойками с ходом ± 75 мм необслуживаемыми подшипниками самоблокирующимся дифференциалом с 45 %-ной блокировкой

Задние мосты усиленные с самоблокирующимися дифференциалами с 40 %-ной блокировкой

Бортовые редукторы

планетарные в ступицах колес

Тормоза

Рабочий тормоз действующий на все колеса бесступенчато регулируемый тормоз-замедлитель включающий горный тормоз двигателя и гидрозамедлитель трансмиссии

Аварийный тормоз охлаждаемые маслом дисковые тормоза в масляной ванне с 2-контурным гидроприводом действующие на колеса переднего и первого заднего мостов

Стояночный тормоз дисковый тормоз негативного действия с гидроприводом на валу привода задних мостов коробки передач

Кабина машиниста

Конструкция на эластичной подвеске с электрогидравлическим откидыванием на 45° вправо встроенной защитой ROPS/FOPS звукоизоляцией очистителем/омывателем лобового стекла с интервальным режимом обогревом лобового стекла тонированными безопасными стеклами регулируемой по высоте и положению рулевой колонкой зеркалом заднего вида

Сиденье машиниста на амортизирующей подвеске с настройкой по весу машиниста с 6 регулировками и ремнем безопасности; дополнительное сиденье инструктора/пассажира

Вентиляция с охлаждением/нагревом и фильтрацией приточного и оборотного воздуха поддержанием избыточного давления в кабине регулируемыми оборотами вентилятора

Отопление жидкостное от двигателя с размораживанием лобового и боковых окон

Кузов

Вместимость кузова геометрическая

14,2 м

с шапкой 2:1

18,0 м по ISO 6483

с задним бортом геометрич.

14,8 м

с задним бортом с шапкой 2:1

19,0 м по ISO 6483

Полезная нагрузка

30.000 кг

Время опрокидывания

12 c

Время опускания
