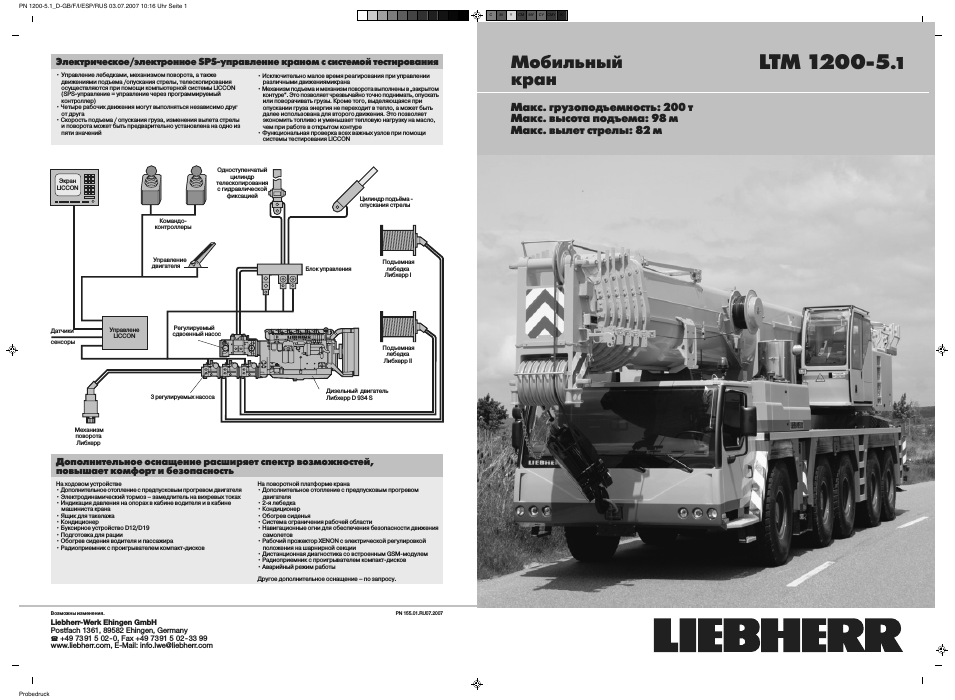

Мобильный кран

Макс грузоподъемность: 200 т Макс высота подъема: 98 м Макс вылет стрелы: 82 м

Электрическое/электронное SPS-управление краном с системой тестирования

• Управление лебедками механизмом поворота а также движениями подъема опускания стрелы телескопирования осуществляются при помощи компьютерной системы LICCON (SPS-управление = управление через программируемый контроллер)

• Четыре рабочих движения могут выполняться независимо друг от друга

• Скорость подъема опускания груза изменения вылета стрелы и поворота может быть предварительно установлена на одно из пяти значений

• Исключительно малое время реагирования при управлении различными движениямикрана

• Механизм подъема и механизм поворота выполнены в „закрытом контуре“ Это позволяет чрезвычайно точно поднимать опускать или поворачивать грузы Кроме того выделяющаяся при опускании груза энергия не переходит в тепло а может быть далее использована для второго движения Это позволяет экономить топливо и уменьшает тепловую нагрузку на масло чем при работе в открытом контуре

• Функциональная проверка всех важных узлов при помощи системы тестирования LICCON

На ходовом устройстве • Дополнительное отопление с предпусковым прогревом двигателя • Электродинамический тормоз – замедлитель на вихревых токах • Индикация давления на опорах в кабине водителя и в кабине машиниста крана

• Ящик для такелажа • Кондиционер • Буксирное устройство D12/D19 • Подготовка для рации • Обогрев сидения водителя и пассажира • Радиоприемник с проигрывателем компакт-дисков

На поворотной платформе крана • Дополнительное отопление с предпусковым прогревом двигателя

• 2-я лебедка • Кондиционер • Обогрев сиденья • Система ограничения рабочей области • Навигационные огни для обеспечения безопасности движения самолетов

• Рабочий прожектор XENON с электрической регулировкой положения на шарнирной секции

• Дистанционная диагностика со встроенным GSM-модулем • Радиоприемник с проигрывателем компакт-дисков • Аварийный режим работы

Другое дополнительное оснащение – по запросу.

Дополнительное оснащение расширяет спектр возможностей повышает комфорт и безопасность

LTM 1200-5

Экран

LICCON

Командоконтроллеры

Одноступенчатый цилиндр телескопирования с гидравлической фиксацией

Цилиндр подъёма
опускания стрелы

Датчики сенсоры

Регулируемый сдвоенный насос

Механизм поворота

Либхерр

Подъемная лебедка

Либхерр II

3 регулируемых насоса

Дизельный двигатель Либхерр D 934 S

Блок управления

Управлене

LICCON

Управление двигателя

Подъемная лебедка

Либхерр I
