DV4S2H-P.BUKRLLK_5947_RUS 11/20/08 2:03 PM Page 4

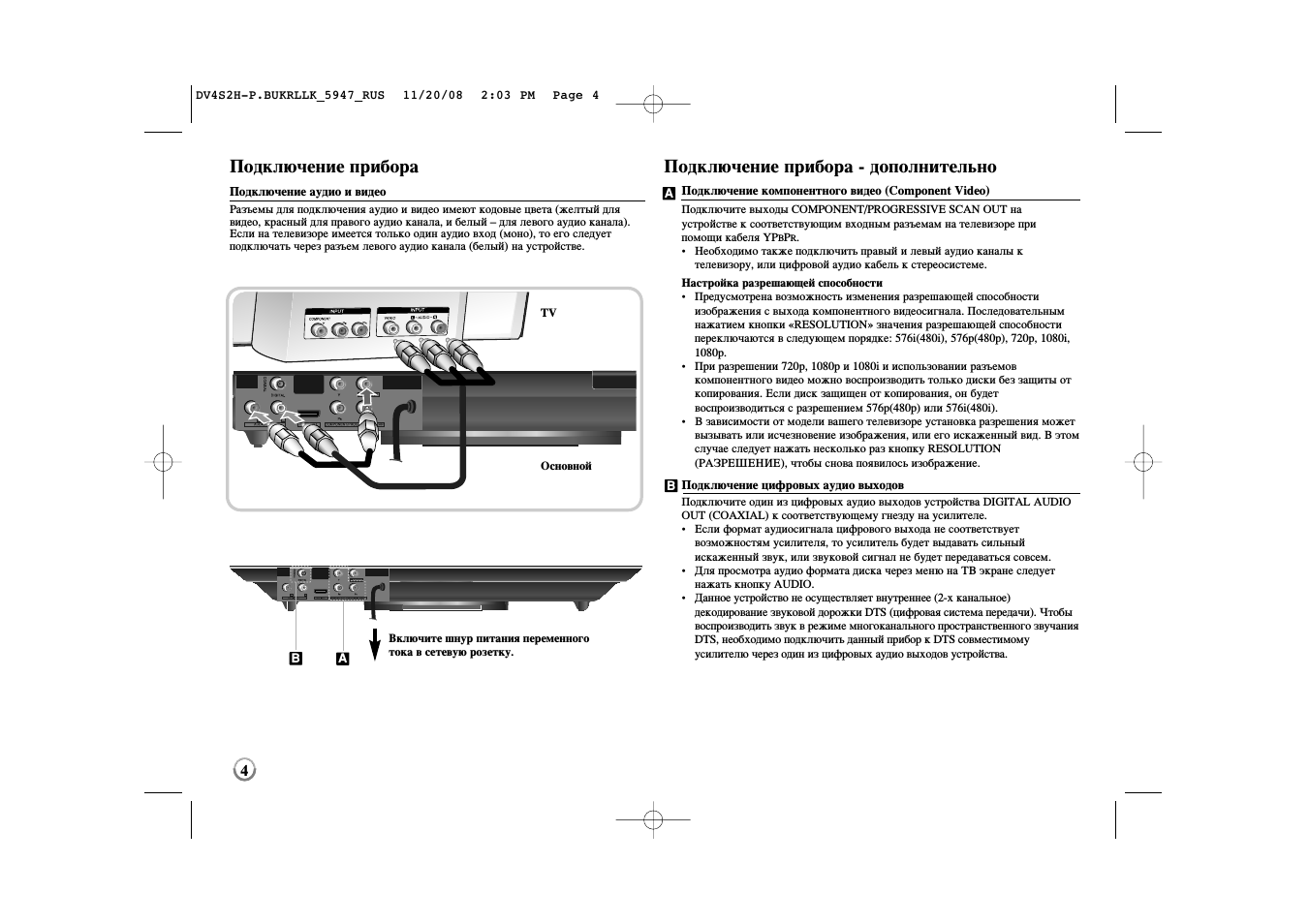

Подключение прибора

Подключение аудио и видео

Разъемы для подключения аудио и видео имеют кодовые цвета (желтый для видео красный для правого аудио канала и белый для левого аудио канала). Если на телевизоре имеется только один аудио вход (моно) то его следует подключать через разъем левого аудио канала (белый) на устройстве.

0 « ó

Основной

Включите шнур питания переменного тока в сетевую розетку.

Подключение прибора дополнительно

A Подключение компонентного видео (Component Video)

Подключите выходы COMPONENT/PROGRESSIVE SCAN OUT на устройстве к соответствующим входным разъемам на телевизоре при помощи кабеля YP

r.

• Необходимо также подключить правый и левый аудио каналы к телевизору или цифровой аудио кабель к стереосистеме.

Настройка разрешающей способности

• Предусмотрена возможность изменения разрешающей способности изображения с выхода компонентного видеосигнала Последовательным нажатием кнопки «RESOLUTION» значения разрешающей способности переключаются в следующем порядке: 576i(480i) 576p(480p) 720p 1080i,

1080p.

• При разрешении 720p 1080p и 1080i и использовании разъемов компонентного видео можно воспроизводить только диски без защиты от копирования Если диск защищен от копирования он будет воспроизводиться с разрешением 576p(480p) или 576i(480i).

• В зависимости от модели вашего телевизоре установка разрешения может вызывать или исчезновение изображения или его искаженный вид В этом случае следует нажать несколько раз кнопку RESOLUTION (РАЗРЕШЕНИЕ) чтобы снова появилось изображение.

0 Подключение цифровых аудио выходов

Подключите один из цифровых аудио выходов устройства DIGITAL AUDIO OUT (COAXIAL) к соответствующему гнезду на усилителе.

- Если формат аудиосигнала цифрового выхода не соответствует возможностям усилителя то усилитель будет выдавать сильный искаженный звук или звуковой сигнал не будет передаваться совсем.

• Для просмотра аудио формата диска через меню на ТВ экране следует нажать кнопку AUDIO.

• Данное устройство не осуществляет внутреннее (2-х канальное) декодирование звуковой дорожки DTS (цифровая система передачи) Чтобы воспроизводить звук в режиме многоканального пространственного звучания DTS необходимо подключить данный прибор к DTS совместимому усилителю через один из цифровых аудио выходов устройства.
