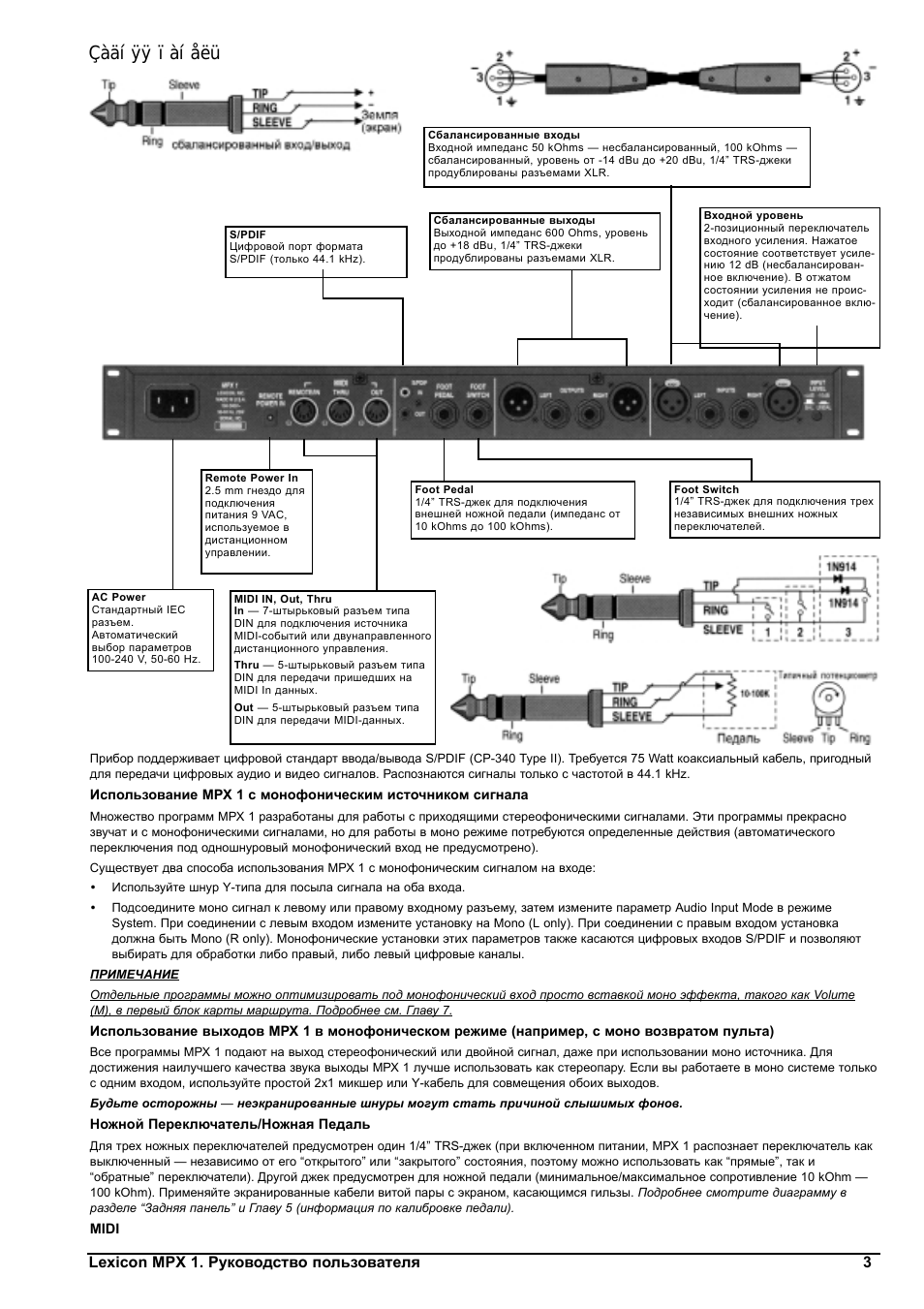

Инструкция по эксплуатации Lexicon mpx1 — страница 3

Прибор поддерживает цифровой стандарт ввода/вывода S/PDIF (CP-340 Type II) Требуется 75 Watt коаксиальный кабель пригодный для передачи цифровых аудио и видео сигналов Распознаются сигналы только с частотой в 44.1 kHz.

Использование МРХ 1 с монофоническим источником сигнала

Множество программ МРХ 1 разработаны для работы с приходящими стереофоническими сигналами Эти программы прекрасно звучат и с монофоническими сигналами но для работы в моно режиме потребуются определенные действия (автоматического переключения под одношнуровый монофонический вход не предусмотрено). Существует два способа использования МРХ 1 с монофоническим сигналом на входе:

Используйте шнур Y-типа для посыла сигнала на оба входа.

Подсоедините моно сигнал к левому или правому входному разъему затем измените параметр Audio Input Mode в режиме System При соединении с левым входом измените установку на Mono (L only) При соединении с правым входом установка должна быть Mono (R only) Монофонические установки этих параметров также касаются цифровых входов S/PDIF и позволяют выбирать для обработки либо правый либо левый цифровые каналы.

ПРИМЕЧАНИЕ Отдельные программы можно оптимизировать под монофонический вход просто вставкой моно эффекта такого как Volume (M) в первый блок карты маршрута Подробнее см Главу 7.

Использование выходов МРХ 1 в монофоническом режиме (например с моно возвратом пульта)

Все программы МРХ 1 подают на выход стереофонический или двойной сигнал даже при использовании моно источника Для достижения наилучшего качества звука выходы МРХ 1 лучше использовать как стереопару Если вы работаете в моно системе только с одним входом используйте простой 2х1 микшер или Y-кабель для совмещения обоих выходов Будьте осторожны неэкранированные шнуры могут стать причиной слышимых фонов.

Ножной Переключатель/Ножная Педаль

Для трех ножных переключателей предусмотрен один 1/4” TRS-джек (при включенном питании МРХ 1 распознает переключатель как выключенный независимо от его “открытого” или “закрытого” состояния поэтому можно использовать как “прямые” так и “обратные” переключатели) Другой джек предусмотрен для ножной педали (минимальное/максимальное сопротивление 10 kOhm
100 kOhm) Применяйте экранированные кабели витой пары с экраном касающимся гильзы Подробнее смотрите диаграмму в разделе “Задняя панель” и Главу 5 (информация по калибровке педали).

MIDI

Lexicon MPX 1 Руководство пользователя 3

Сбалансированные входы Входной импеданс 50 kOhms несбалансированный 100 kOhms
сбалансированный уровень от 14 dBu до +20 dBu 1/4” TRS-джеки продублированы разъемами XLR.

Входной уровень 2-позиционный переключатель входного усиления Нажатое состояние соответствует усилению 12 dB (несбалансированное включение) В отжатом состоянии усиления не происходит (сбалансированное включение).

Сбалансированные выходы Выходной импеданс 600 Ohms уровень до +18 dBu 1/4” TRS-джеки продублированы разъемами XLR.

S/PDIF Цифровой порт формата S/PDIF (только 44.1 kHz).

Remote Power In 2.5 mm гнездо для подключения питания 9 VAC используемое в дистанционном управлении.

Foot Pedal 1/4” TRS-джек для подключения внешней ножной педали (импеданс от 10 kOhms до 100 kOhms).

Foot Switch 1/4” TRS-джек для подключения трех независимых внешних ножных переключателей.

MIDI IN Out Thru In 7-штырьковый разъем типа DIN для подключения источника MIDI-событий или двунаправленного дистанционного управления Thru 5-штырьковый разъем типа DIN для передачи пришедших на MIDI In данных Out 5-штырьковый разъем типа DIN для передачи MIDI-данных.

AC Power Стандартный IEC разъем Автоматический выбор параметров 100-240 V 50-60 Hz.

Çàäíÿÿ ïàíåëü
