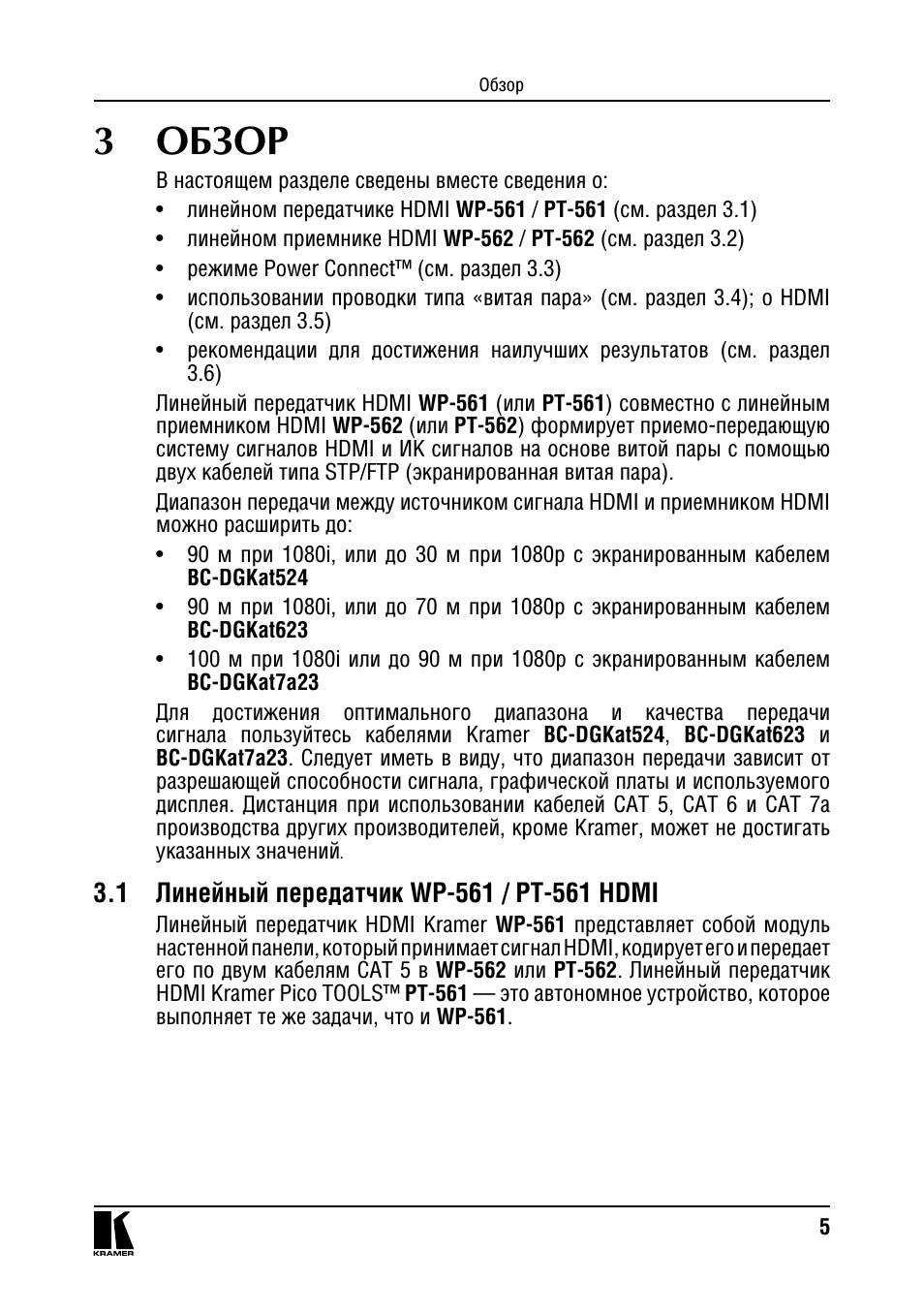

Инструкция по эксплуатации Kramer WP-562 — страница 5

Обзор

3 ОБЗОР

В настоящем разделе сведены вместе сведения о:

- линейном передатчике HDMI WP-561 PT-561 (см раздел 3.1)

- линейном приемнике HDMI WP-562 PT-562 (см раздел 3.2)

- режиме Power Connect™ (см раздел 3.3)

- использовании проводки типа «витая пара» (см раздел 3.4); о HDMI

(см раздел 3.5)

• рекомендации для достижения наилучших результатов (см раздел 3.6)

Линейный передатчик HDMI WP-561 (или PT-561) совместно с линейным приемником HDMI WP-562 (или PT-562) формирует приемо-передающую систему сигналов HDMI и ИК сигналов на основе витой пары с помощью двух кабелей типа STP/FTP (экранированная витая пара). Диапазон передачи между источником сигнала HDMI и приемником HDMI можно расширить до:

- 90 м при 1080i или до 30 м при 1080p с экранированным кабелем

BC-DGKat524

• 90 м при 1080i или до 70 м при 1080p с экранированным кабелем

BC-DGKat623

• 100 м при 1080i или до 90 м при 1080p с экранированным кабелем

BC-DGKat7a23

Для достижения оптимального диапазона и качества передачи сигнала пользуйтесь кабелями Kramer BC-DGKat524 BC-DGKat623 и BC-DGKat7a23 Следует иметь в виду что диапазон передачи зависит от разрешающей способности сигнала графической платы и используемого дисплея Дистанция при использовании кабелей CAT 5 CAT 6 и CAT 7a производства других производителей кроме Kramer может не достигать указанных значений.

3.1 Линейный передатчик WP-561 PT-561 HDMI

Линейный передатчик HDMI Kramer WP-561 представляет собой модуль настенной панели который принимает сигнал HDMI кодирует его и передает его по двум кабелям CAT 5 в WP-562 или PT-562 Линейный передатчик HDMI Kramer Pico TOOLS™ PT-561 это автономное устройство которое выполняет те же задачи что и WP-561.
