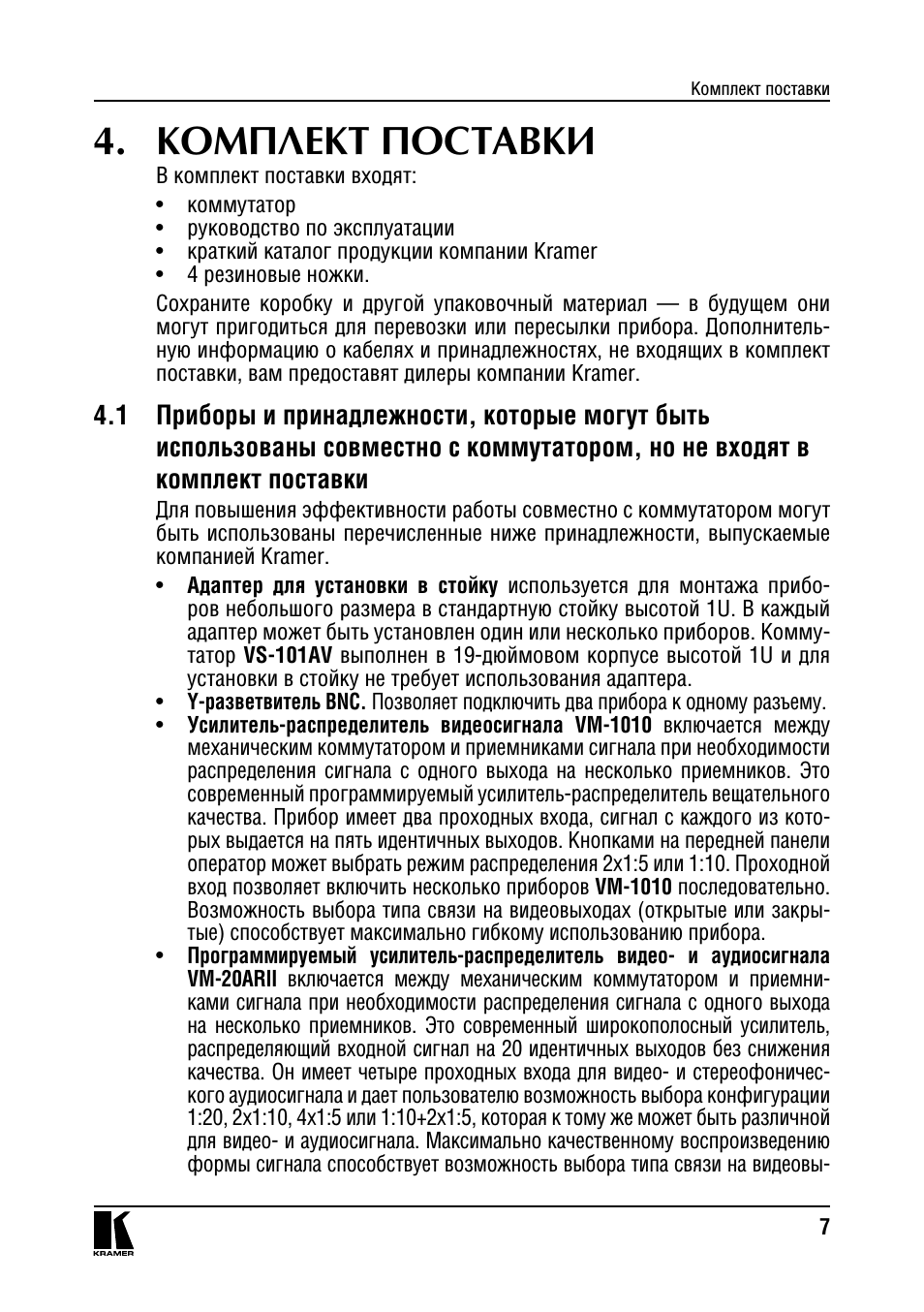

Инструкция по эксплуатации Kramer VS-4X — страница 7

4 КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят:

- коммутатор • руководство по эксплуатации

• краткий каталог продукции компании Kramer • 4 резиновые ножки Сохраните коробку и другой упаковочный материал в будущем они могут пригодиться для перевозки или пересылки прибора Дополнительную информацию о кабелях и принадлежностях не входящих в комплект поставки вам предоставят дилеры компании Kramer.

4.1 Приборы и принадлежности которые могут быть использованы совместно с коммутатором но не входят в комплект поставки

Для повышения эффективности работы совместно с коммутатором могут быть использованы перечисленные ниже принадлежности выпускаемые компанией Kramer.

- Адаптер для установки в стойку используется для монтажа приборов небольшого размера в стандартную стойку высотой 1U В каждый адаптер может быть установлен один или несколько приборов Коммутатор VS-101AV выполнен в 19-дюймовом корпусе высотой 1U и для установки в стойку не требует использования адаптера.

• Y-разветвитель BNC Позволяет подключить два прибора к одному разъему.

- Усилитель-распределитель видеосигнала VM-1010 включается между механическим коммутатором и приемниками сигнала при необходимости распределения сигнала с одного выхода на несколько приемников Это современный программируемый усилитель-распределитель вещательного качества Прибор имеет два проходных входа сигнал с каждого из которых выдается на пять идентичных выходов Кнопками на передней панели оператор может выбрать режим распределения 2x1:5 или 1:10 Проходной вход позволяет включить несколько приборов VM-1010 последовательно Возможность выбора типа связи на видеовыходах (открытые или закрытые) способствует максимально гибкому использованию прибора.

• Программируемый усилитель-распределитель видео и аудиосигнала

VM-20ARII включается между механическим коммутатором и приемниками сигнала при необходимости распределения сигнала с одного выхода на несколько приемников Это современный широкополосный усилитель распределяющий входной сигнал на 20 идентичных выходов без снижения качества Он имеет четыре проходных входа для видео и стереофонического аудиосигнала и дает пользователю возможность выбора конфигурации 1:20 2x1:10 4x1:5 или 1:10+2x1:5 которая к тому же может быть различной для видео и аудиосигнала Максимально качественному воспроизведению формы сигнала способствует возможность выбора типа связи на видеовы-

Комплект поставки
