4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

На рис 1 и в табл 1 и 2 показано расположение и рассмотрено назначение органов управления и разъемов VS-44HD.

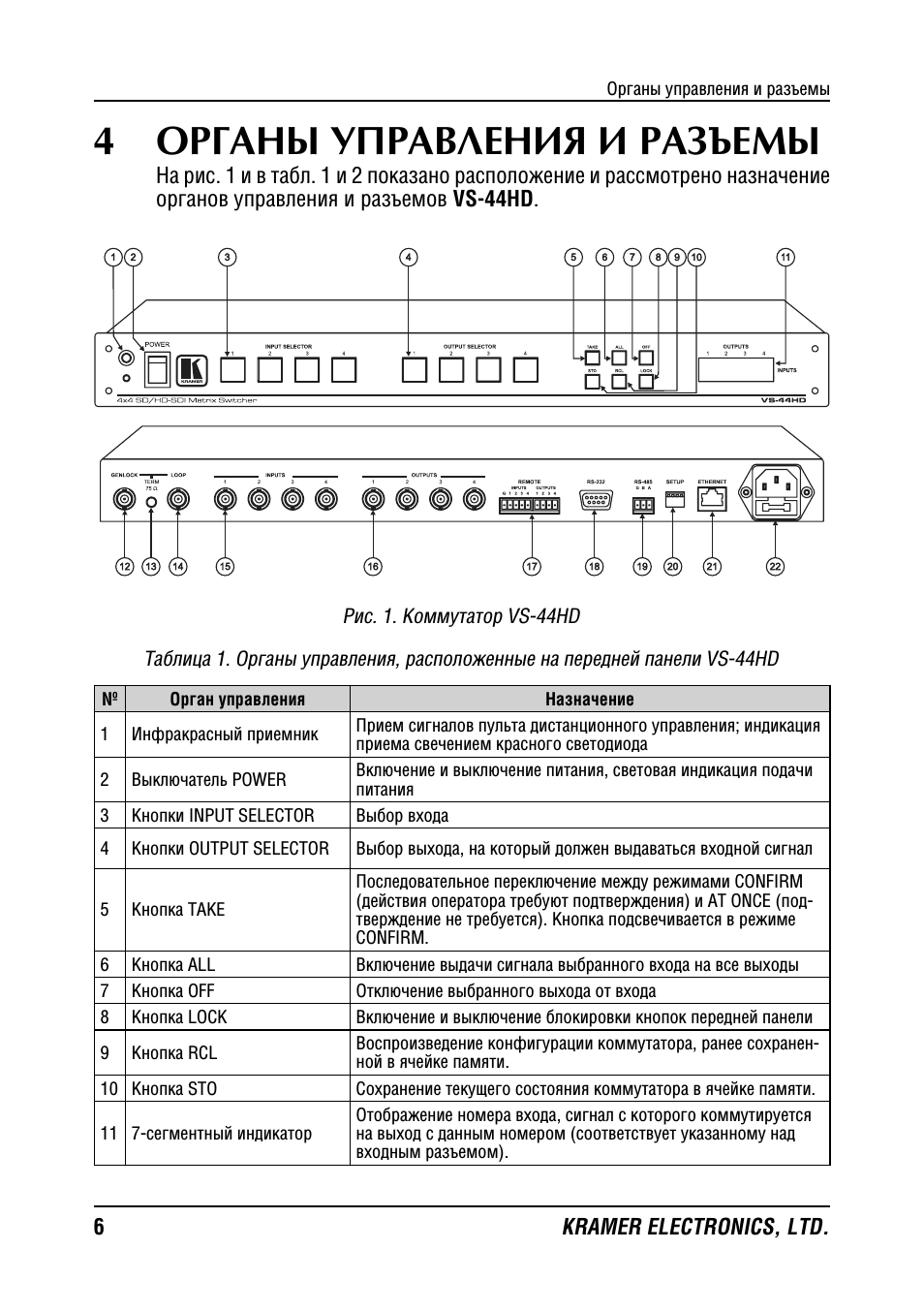

Рис 1 Коммутатор VS-44HD

Таблица 1 Органы управления расположенные на передней панели VS-44HD

Орган управления

Назначение

Инфракрасный приемник

Прием сигналов пульта дистанционного управления; индикация приема свечением красного светодиода

Выключатель POWER

Включение и выключение питания световая индикация подачи питания

Кнопки INPUT SELECTOR

Выбор входа

Кнопки OUTPUT SELECTOR

Выбор выхода на который должен выдаваться входной сигнал

Кнопка TAKE

Последовательное переключение между режимами CONFIRM (действия оператора требуют подтверждения) и AT ONCE (подтверждение не требуется) Кнопка подсвечивается в режиме CONFIRM.

Кнопка ALL

Включение выдачи сигнала выбранного входа на все выходы

Кнопка OFF

Отключение выбранного выхода от входа

Кнопка LOCK

Включение и выключение блокировки кнопок передней панели

Кнопка RCL

Воспроизведение конфигурации коммутатора ранее сохраненной в ячейке памяти.

10 Кнопка STO

Сохранение текущего состояния коммутатора в ячейке памяти.

11 7-сегментный индикатор

Отображение номера входа сигнал с которого коммутируется на выход с данным номером (соответствует указанному над входным разъемом)
