Инструкция по эксплуатации Kramer VS-41USB — страница 4

KRAMER ELECTRONICS LTD.

Обзор

3 обзоР

Устройство Kramer VS-41USB представляет собой высококачественный USB-коммутатор 4 x 1 К нему можно подключить до четырех USB-

устройств и коммутировать выбранный вход на выход (здесь и далее условные наименования для USB-портов для подключения ведомых Slaveустройств и ведущего Host-устройства соответственно) Его конструкция не требующая электропитания имеет преимущества при использовании в тех системах в которых в противном случае потребовалось бы соответствие различным стандартам

Внимание! Прибор не является USB-хабом Он позволяет подключать к компьютеру устройства накопители и т.д по одному.

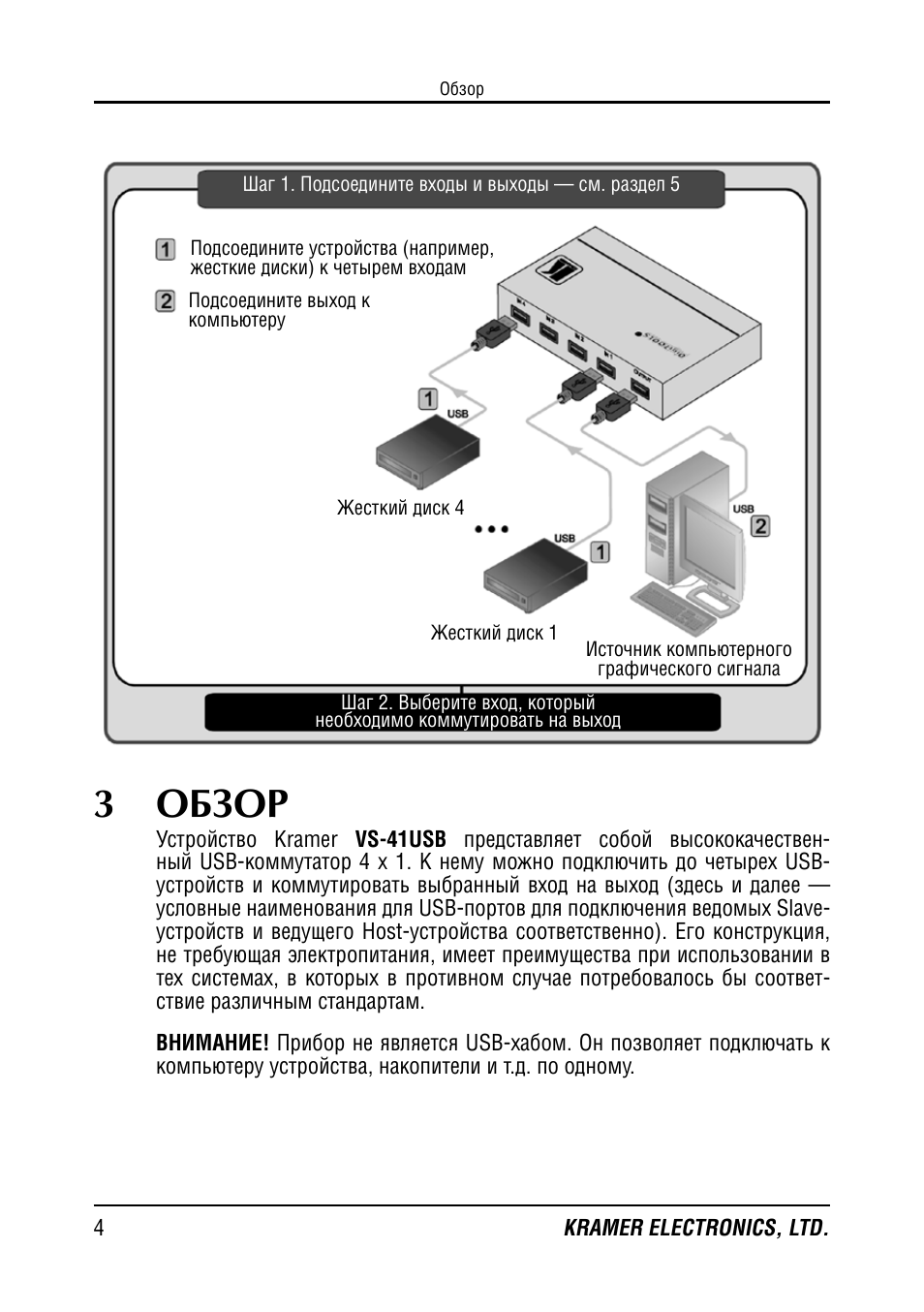

Шаг 1 Подсоедините входы и выходы см раздел 5

Шаг 2 Выберите вход который необходимо коммутировать на выход

Подсоедините устройства (например жесткие диски) к четырем входам

Подсоедините выход к компьютеру

Жесткий диск 4

Жесткий диск 1

Источник компьютерного графического сигнала
