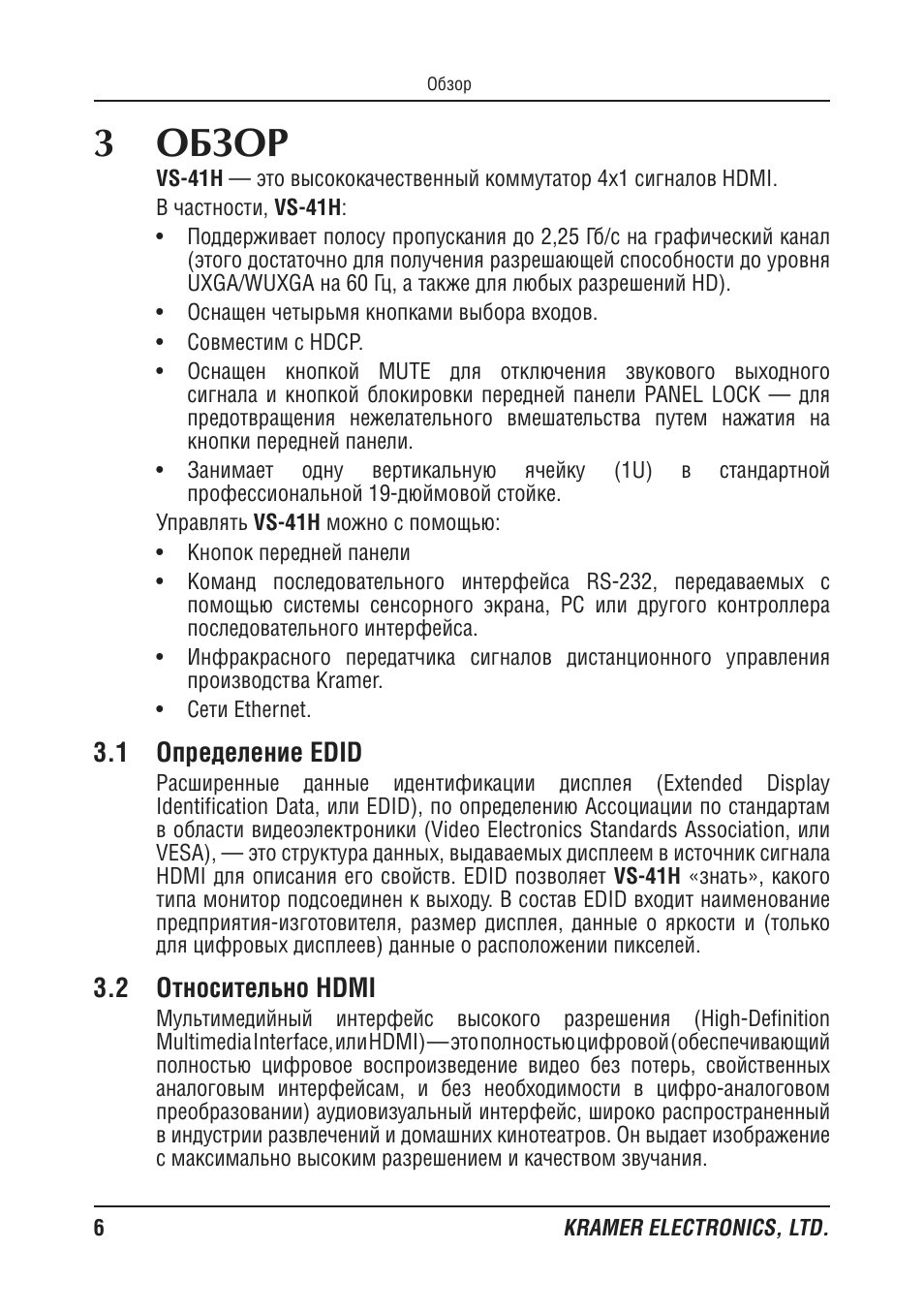

Инструкция по эксплуатации Kramer VS-41H — страница 5

KRAMER ELECTRONICS LTD.

Обзор

3 ОбзОР

VS-41H это высококачественный коммутатор 4х1 сигналов HDMI. В частности VS-41H:

- Поддерживает полосу пропускания до 2,25 Гб/с на графический канал

(этого достаточно для получения разрешающей способности до уровня

UXGA/WUXGA на 60 Гц а также для любых разрешений HD).

• Оснащен четырьмя кнопками выбора входов.

- Совместим с HDCP.

- Оснащен кнопкой MUTE для отключения звукового выходного сигнала и кнопкой блокировки передней панели PANEL LOCK для предотвращения нежелательного вмешательства путем нажатия на кнопки передней панели

• Занимает одну вертикальную ячейку (1U) в стандартной профессиональной 19-дюймовой стойке.

Управлять VS-41H можно с помощью:

- Кнопок передней панели • Команд последовательного интерфейса RS-232 передаваемых с

помощью системы сенсорного экрана PC или другого контроллера последовательного интерфейса.

• Инфракрасного передатчика сигналов дистанционного управления

производства Kramer.

• Сети Ethernet 3.1 определение EDID

Расширенные данные идентификации дисплея (Extended Display

Identification Data или EDID) по определению Ассоциации по стандартам

в области видеоэлектроники (Video Electronics Standards Association или

VESA) это структура данных выдаваемых дисплеем в источник сигнала

HDMI для описания его свойств EDID позволяет VS-41H «знать» какого типа монитор подсоединен к выходу В состав EDID входит наименование предприятия-изготовителя размер дисплея данные о яркости и (только

для цифровых дисплеев) данные о расположении пикселей.

3.2 относительно HDMI

Мультимедийный интерфейс высокого разрешения (High-Definition

Multimedia Interface или HDMI) это полностью цифровой (обеспечивающий полностью цифровое воспроизведение видео без потерь свойственных аналоговым интерфейсам и без необходимости в цифро-аналоговом

преобразовании) аудиовизуальный интерфейс широко распространенный в индустрии развлечений и домашних кинотеатров Он выдает изображение с максимально высоким разрешением и качеством звучания
