KRAMER ELECTRONICS LTD.

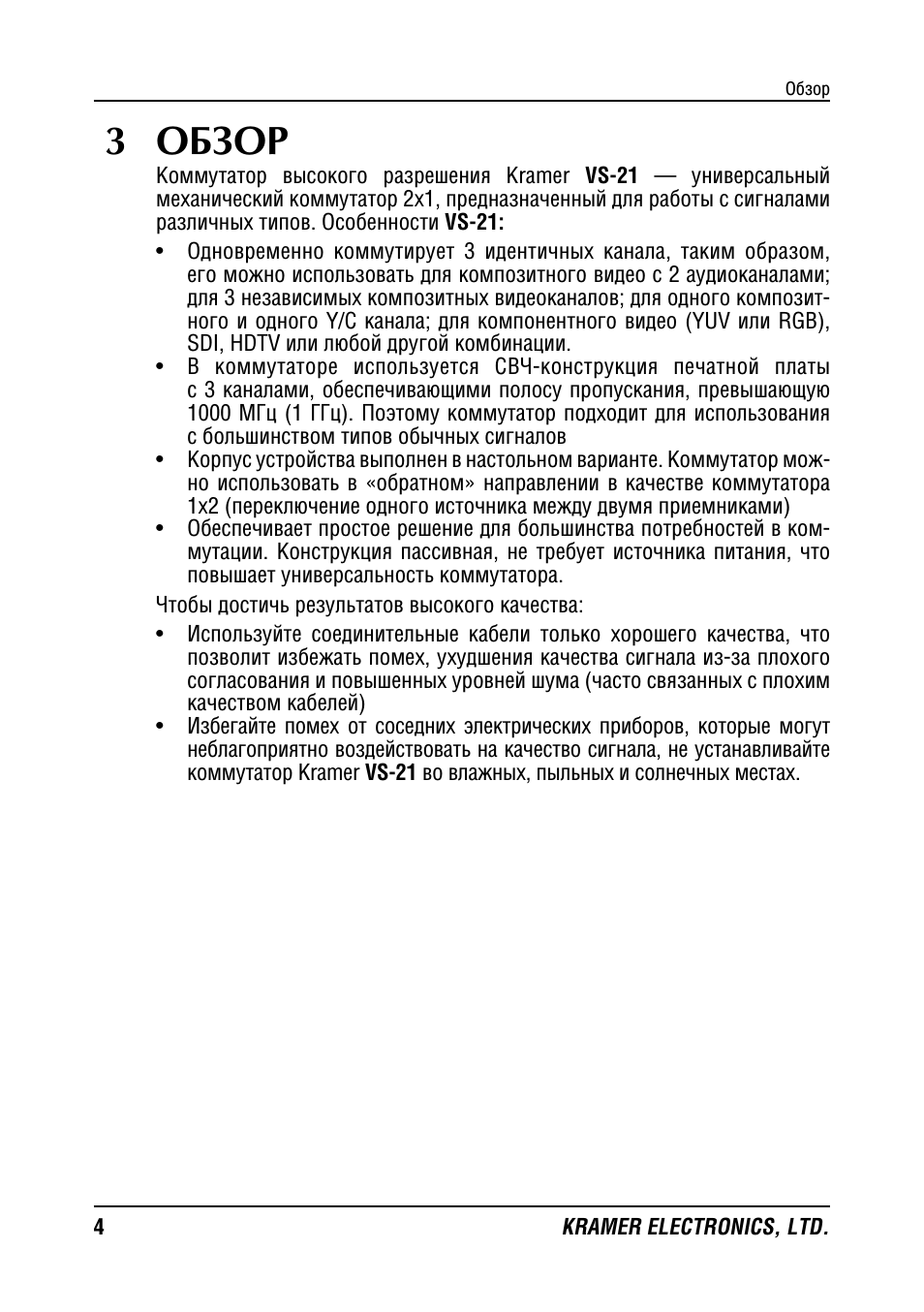

3 ОБЗОР

Коммутатор высокого разрешения Kramer VS-21 универсальный механический коммутатор 2x1 предназначенный для работы с сигналами различных типов Особенности VS-21:

- Одновременно коммутирует 3 идентичных канала таким образом его можно использовать для композитного видео с 2 аудиоканалами;
для 3 независимых композитных видеоканалов; для одного композитного и одного Y/C канала; для компонентного видео (YUV или RGB) SDI HDTV или любой другой комбинации.

• В коммутаторе используется СВЧ-конструкция печатной платы с 3 каналами обеспечивающими полосу пропускания превышающую 1000 МГц (1 ГГц) Поэтому коммутатор подходит для использования с большинством типов обычных сигналов

• Корпус устройства выполнен в настольном варианте Коммутатор можно использовать в «обратном» направлении в качестве коммутатора 1x2 (переключение одного источника между двумя приемниками)

• Обеспечивает простое решение для большинства потребностей в коммутации Конструкция пассивная не требует источника питания что повышает универсальность коммутатора.

Чтобы достичь результатов высокого качества:

- Используйте соединительные кабели только хорошего качества что позволит избежать помех ухудшения качества сигнала из-за плохого согласования и повышенных уровней шума (часто связанных с плохим качеством кабелей)

• Избегайте помех от соседних электрических приборов которые могут неблагоприятно воздействовать на качество сигнала не устанавливайте коммутатор Kramer VS-21 во влажных пыльных и солнечных местах.

Обзор
